ОСТ 26.260.468-2000 СТАНДАРТ ОТРАСЛИ
УСТРОЙСТВА ДЛЯ
УСТАНОВКИ ПРИБОРОВ Конструкция и размеры Предисловие 1 РАЗРАБОТАН Дочерним открытым акционерным обществом Центральное конструкторское бюро нефтеаппаратуры ДАО ЦКБН 2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Техническим комитетом 260 «Оборудование химическое и нефтегазоперерабатывающее» 3 ВВЕДЕН ВПЕРВЫЕ СТАНДАРТ ОТРАСЛИ УСТРОЙСТВА ДЛЯ
УСТАНОВКИ ПРИБОРОВ ИЗМЕРЕНИЯ Конструкция и размерыДата введения 2000-12-01 1 Область примененияНастоящий стандарт устанавливает пределы применения, конструкцию и основные размеры устройств для установки приборов измерения давления на трубопроводах и аппаратах, применяемых в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа, температуру от минус 40 до 200 °С и от минус 70 до 300 °С в зависимости от материального исполнения. Материальное исполнение 5 - для неагрессивной среды со скоростью коррозии до 0,1 мм/год: - природный газ с содержанием углекислоты до 1 % объемных, сероводорода не более 20 мг/нм3, нефтегазовая смесь, углеводородный конденсат, конденсационная вода, метанол, мехпримеси. Материальное исполнение 6 - для агрессивной среды со скоростью коррозии свыше 0,1 мм/год: - природный газ, углеводородный конденсат, нефтегазовая смесь, содержащие сероводород, вызывающий коррозионное растрескивание при парциальном давлении сероводорода более 0,0003 МПа; - растворы щелочей, аминов, вызывающие коррозионное растрескивание; - растворы гликолей, содержащие продукты окисления - муравьиную и уксусную кислоты. 2 Нормативные ссылкиВ настоящем стандарте использованы ссылки на следующие стандарты: ОСТ 26.260.465-2000 Устройства для установки приборов измерения давления на Ру 1,6 МПа (с краном трехходовым). Конструкция и размеры ОСТ 26.260.466-2000 Устройства для установки приборов измерения давления на Ру 4,0 и 16,0 МПа (с двумя вентилями). Конструкция и размеры ОСТ 26.260.472-2000 Устройства для установки приборов измерения и отбора давления. Общие технические требования ТУ 3742-008-31688214-95 Клапаны сальниковые DN 6; 10; 15 мм PIN 16 МПа 3 Конструкция и размеры3.1 По конструкции и размерам устройства имеют шестнадцать исполнений: исполнения 1 - 8 - рисунки 1 - 8, таблица 1 исполнения 9 - 16 - рисунки 9 - 16, таблица 1. 1 - прокладка 1 ОСТ 26.260.465; 2 - ниппель 1 ОСТ 26.260.466; 3 - гайка накидная 1 ОСТ 26.260.466; 4 - тройник равнопроходный 1 ОСТ 26.260.466; 5 - клапан DN10, ВНИЛ.491116.011-09, М22×1,5 ТУ 3742-008-31688214 или клапан DN10, ВНИЛ.491116.011-25, М22×1,5 ТУ 3742-008-31688214 (Измененная редакция, Изм. № 1). Рисунок 1 Остальное см. исполнение 1
6 - тройник переходный 2 ОСТ 26.260.466 Рисунок 2 Остальное см. исполнение 1

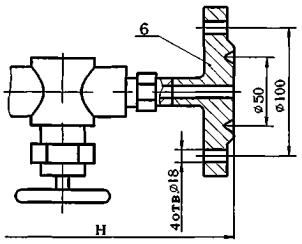

6 - заглушка 3 ОСТ 26.260.466 Рисунок 3 Остальное см. исполнение 1
6* - заглушка 4 ОСТ 26.260.466 Рисунок 4

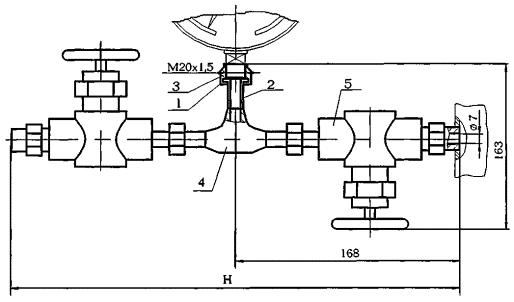

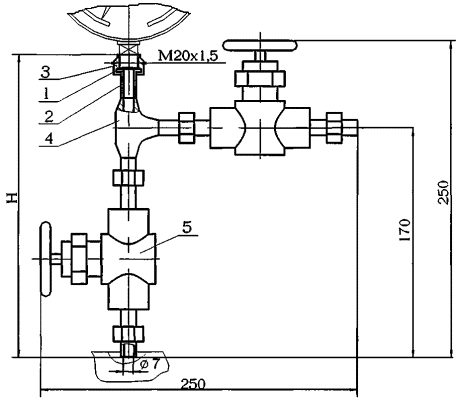

1 - прокладка 1 ОСТ 26.260.465; 2 - ниппель 1 ОСТ 26.260.466; 3 - гайка накидная 1 ОСТ 26.260.466; 4 - тройник равнопроходный 1 ОСТ 26.260.466; 5 - клапан DN10, ВНИЛ.491116.011-09, М22×1,5 ТУ 3742-008-31688214 или клапан DN10, ВНИЛ.491116.011-25, М22×1,5 ТУ 3742-008-31688214 (Измененная редакция, Изм. № 1). Рисунок 5 Остальное см. исполнение 5
6 - тройник переходный 2 ОСТ 26.260.466 Рисунок 6 Остальное см. исполнение 5

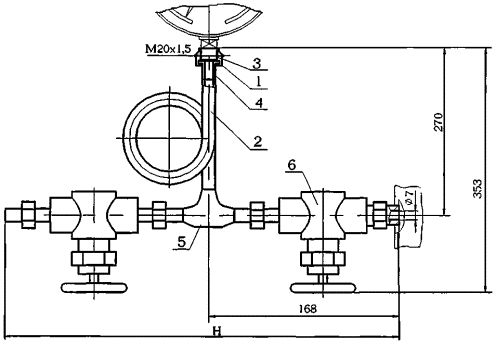

6 - заглушка 3 ОСТ 26.260.466 Рисунок 7 Остальное см. исполнение 5 6* - заглушка 4 ОСТ 26.260.466 Рисунок 8 _____________ * Заглушку поз. 6 в устройствах исполнений 4 и 8 для сосудов и аппаратов 1 и 2 группы применять с уплотнительной поверхностью «выступ» рисунок 24 ОСТ 26.260.466. 1 - прокладка 1 ОСТ 26.260.465; 2 - трубка сифонная 4 ОСТ 26.260.465; 3 - гайка накидная 1 ОСТ 26.260.466; 4 - ниппель 1 ОСТ 26.260.466; 5 - тройник равнопроходный 2 ОСТ 26.260.466; 6 - клапан DN10, ВНИЛ.491116.011-09, М22×1,5 ТУ 3742-008-31688214 или клапан DN10, ВНИЛ.491116.011-25, М22×1,5 ТУ 3742-008-31688214 Рисунок 9 (Измененная редакция, Изм. № 1). Остальное см. исполнение 9
7 - тройник переходный 2 ОСТ 26.260.466 Рисунок 10 Остальное см. исполнение 9

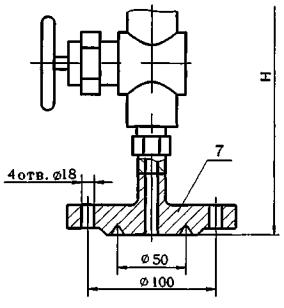

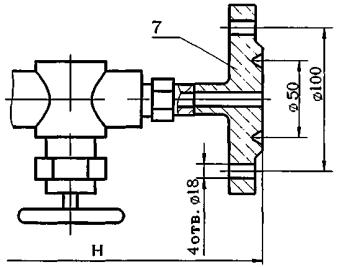

7 - заглушка 3 ОСТ 26.260.466 Рисунок 11 Остальное см. исполнение 9

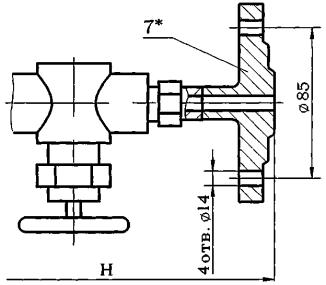

7* - заглушка 4 ОСТ 26.260.466 Рисунок 12

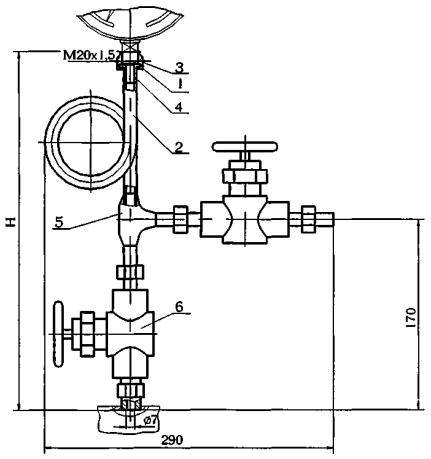

1 - прокладка 1 ОСТ 26.260.465; 2 - трубка сифонная 4 ОСТ 26.260.465; 3 - гайка накидная 1 ОСТ 26.260.466; 4 - ниппель 1 ОСТ 26.260.466; 5 - тройник равнопроходный 1 ОСТ 26.260.466; 6 - клапан DN10, ВНИЛ.491116.011-09, М22×1,5 ТУ 3742-008-31688214 или клапан DN10, ВНИЛ.491116.011-25, М22×1,5 ТУ 3742-008-31688214 (Измененная редакция, Изм. № 1). Рисунок 13 Остальное см. исполнение 13
7 - тройник переходный 2 ОСТ 26.260.466 Рисунок 14 Остальное см. исполнение 13
7 - заглушка 3 ОСТ 26.260.466 Рисунок 15 Остальное см. исполнение 13 7* - заглушка 4 ОСТ 26.260.466 Рисунок 16 _____________ * Заглушку поз. 7 в устройствах исполнений 12 и 16 для сосудов и аппаратов 1 и 2 группы применять с уплотнительной поверхностью «выступ» рисунок 24 ОСТ 26.260.466. Таблица 1
Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 5, на Ру 16,0 МПа: Устройство измерения давления 2-5-16,0 ОСТ 26.260.468-2000 3.2 Технические требования - по ОСТ 26.260.472 СОДЕРЖАНИЕ
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
