ОТРАСЛЕВЫЕ СТАНДАРТЫ
КОРПУСА ВЕРХНИЕКонструкция и размеры |
ОСТ 1 10518-72 Введен впервые |
Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с 1/IV 1973 г.
Несоблюдение стандарта преследуется по закону

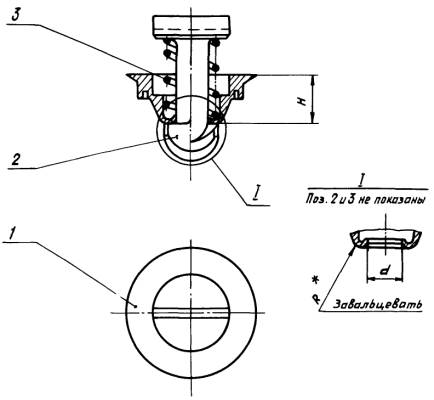

1. Конструкция и размеры верхних корпусов должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Применяемость |
d |
H |
R |
Поз. 1 Втулка |
Поз. 2 Штырь |
Поз. 3 Пружина |
Масса 100 шт., кг |
|
|||
|
30ХГСА |
07Х16Н6-Ш |
ВТ 16 |
Пред. откл. |
Количество |
|
||||||
|
+0,7 |
± 0,2 |
1 |
1 |
1 |
|
||||||
|
Обозначение |
|
||||||||||
|
1 |
|
|
|
3,8 |
5,5 |
1,5 |
1-ОСТ 1 10520-72 |
1-ОСТ 1 10506-72 |
1916А-0,5-6-8 |
0,5 |
|
|
|
|
|
|||||||||
|
1-ОСТ 1 10507-72 |
1-ОСТ 1 10508-72 |
||||||||||
|
|
|
|
1-ОСТ 1 12173-75 |
0,3 |
|
||||||
|
2 |
|
|
|
5,8 |
7,5 |
2,0 |
2-ОСТ 1 10520-72 |
3-ОСТ 1 10506-72 |
1916А-0,5-8-13 |
1,0 |
|
|
|
|
|
3-ОСТ 1 10507-72 |
2-ОСТ 1 10508-72 |
|
||||||
|
|
|
|
2-ОСТ 1 12173-75 |
0,6 |
|
||||||
___________
* Размер обеспеч. инстр.
2. При завальцовке деформация конуса не допускается.
3. Маркировать обозначение и клеймить окончательную приемку на бирке.
4. Технические условия - по ОСТ 1 00547-72.
Пример наименования и обозначения верхнего корпуса типоразмера 1 с втулкой 1-ОСТ 1 10520-72 и штырем 1-ОСТ 1 10506-72:
Корпус верхний 1-ОСТ 1 10518-72
То же, с втулкой 1-ОСТ 1 10520-72 и штырем 1-ОСТ 1 10507-72:
Корпус верхний 1-ОСТ 1 10519-72
То же, с втулкой 1-ОСТ 1 12173-75 и штырем 1-ОСТ 1 10507-72:
Корпус верхний 1-ОСТ 1 12172-75
