ОТРАСЛЕВОЙ СТАНДАРТ
КОНУСЫ ОПОРНЫЕКонструкция и размеры |
ОСТ 1 10458-72Введен впервые |
Распоряжением Министерства от 7 января 1972 г. № 087-16 срок введения установлен с 1/VI 1972 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на опорные конусы, предназначенные для применения в уплотнительных радиальных устройствах.

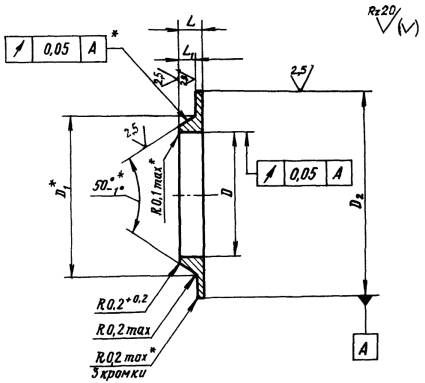

2. Конструкция и размеры конусов должны соответствовать указанным на чертеже и в таблице.
_____________
* Размер обеспеч. инстр.
Размеры в мм
|
D |
D1 |
D2 |
L |
L1 |
Масса, 1000 шт. кг, не более |
|
|
Пред. откл. |
||||||
|
по H12 |
по h8 |
по f9 |
-0,1 |
± 0,1 |
||
|
6 |
7,0 |
9,4 |
16 |
2,8 |
1,8 |
0,58 |
|
7 |
8,0 |
10,4 |
17 |
0,63 |
||
|
8 |
9,0 |
11,4 |
18 |
0,68 |
||
|
9 |
10,0 |
12,4 |
19 |
0,73 |
||
|
10 |
11,0 |
13,4 |
20 |
0,78 |
||
|
11 |
12,0 |
14,4 |
21 |
0,83 |
||
|
12 |
13,0 |
15,4 |
22 |
0,88 |
||
|
13 |
14,0 |
17,8 |
25 |
1,30 |
||
|
14 |
15,0 |
18,6 |
26 |
3,4 |
2,4 |
1,36 |
|
15 |
16,0 |
19,6 |
27 |
1,43 |
||
|
16 |
17,0 |
20,6 |
28 |
1,50 |
||
|
17 |
18,0 |
21,6 |
29 |
1,56 |
||
|
18 |
19,0 |
22,6 |
30 |
1,65 |
||
|
19 |
20,0 |
23,6 |
31 |
1,70 |
||
|
20 |
21,0 |
24,6 |
32 |
1,76 |
||
|
21 |
22,5 |
26,6 |
35 |
3,9 |
2,9 |
2,17 |
|
22 |
23,5 |
27,6 |
36 |
2,25 |
||
|
24 |
25,5 |
29,6 |
38 |
2,40 |
||
|
25 |
26,5 |
30,6 |
39 |
2,47 |
||
|
26 |
27,5 |
31,6 |
40 |
2,55 |
||
|
28 |
29,5 |
33,6 |
42 |
2,70 |
||
|
30 |
31,5 |
35,6 |
45 |
4,4 |
4,42 |
|
|
32 |
33,5 |
37,6 |
48 |
5,05 |
||
|
34 |
35,5 |
39,6 |
50 |
5,30 |
||
|
35 |
36,5 |
40,6 |
5,00 |
|||
|
36 |
37,5 |
41,6 |
4,80 |
|||
|
38 |
39,5 |
43,6 |
55 |
6,28 |
||
|
40 |
41,5 |
45,6 |
5,57 |
|||
|
42 |
43,5 |
47,6 |
58 |
6,28 |
||
|
45 |
46,5 |
50,6 |
60 |
6,07 |
||
|
48 |
49,5 |
53,6 |
65 |
7,60 |
||
|
50 |
51,5 |
55,6 |
6,77 |
|||
_____________
** Размер для справок.
3. Материал: алюминиевый сплав марки АМг6 или АМц по ГОСТ 21488-76 или ГОСТ 18482-73.
4. Покрытие: Ан.Окс.хр**.
_____________
** По действующему отраслевому документу.
5. Маркировать обозначение конуса и клеймить окончательную приемку на бирке.
Пример наименования и обозначения опорного конуса для уплотнения вала d = 6 мм:
Конус 6-ОСТ 1 10458-72
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
