ОТРАСЛЕВЫЕ СТАНДАРТЫ

ФЛАНЦЫ НИЖНИЕ

Конструкция и размеры

ОСТ 1 10537-72
ОСТ 1 10538-72
ОСТ 1 12182-75

Введен впервые

Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с 1/IV 1973 г.

Несоблюдение стандарта преследуется по закону

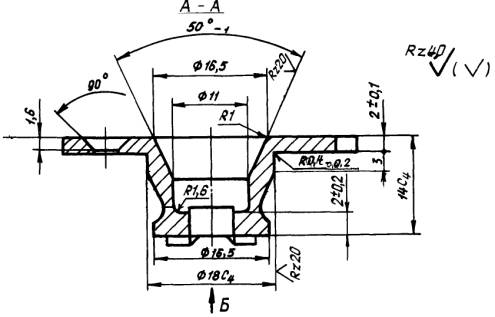

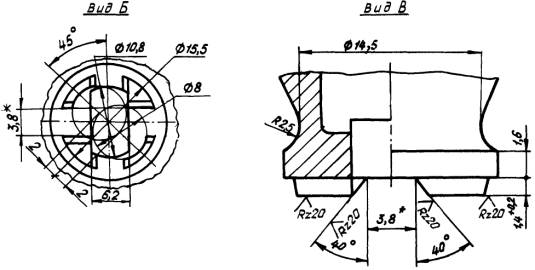

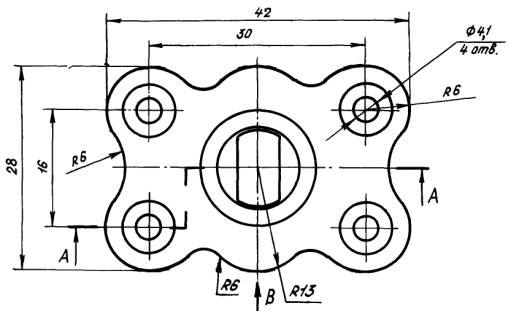

1. Конструкция и размеры нижних фланцев должны соответствовать указанным на чертеже.

_____________

* Размеры для справок.

2. Материал: сталь 30ХГСА по ТУ 14-1-950-74, сталь 07Х16Н6-Ш (Х16Н6-Ш) по ТУ 14-1-22-71, сортамент по ГОСТ 2590-71, прутки из ВТ 16 по ОСТ 1 90202-75.

3. Термическая обработка: sв = 120 ± 10 кгс/мм2 - для стали 30ХГСА, sв = 105 ÷ 125 кгс/мм2 - для ВТ 16;  кгс/мм2 - для стали 07Х16Н6-Ш. Гр. контроля 2а - по ОСТ 1 00021-78.

4. Неуказанные предельные отклонения размеров - по 722AT.

5. Покрытие: Кд15.хр - для стали 30ХГСА; Хим.Пас. - для стали 07Х16Н6-Ш*.

_____________

* По действующему в отрасли документу.

6. Маркировать обозначение и клеймить окончательную приемку на бирке.

7. Масса 100 шт: 2 кг - для стали 30ХГСА и 07Х16Н6-Ш; 1,2 кг - для ВТ 16.

8. Технические условия - по ОСТ 1 00547-72.

Пример наименования и обозначения нижнего фланца из стали 30ХГСА:

Фланец нижний ОСТ 1 10537-72

То же, из стали 07Х16Н6-Ш:

Фланец нижний ОСТ 1 10538-72

То же, из ВТ 16:

Фланец нижний ОСТ 1 12182-75

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

ОСТ 1 10537-72, ОСТ 1 10538-72, ОСТ 1 12182-75

ФЛАНЦЫ НИЖНИЕ

Конструкция и размеры

№ изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

2, 3

-

-

-

5570



15/IX-74

1/I-75

2

1, 2, 3

-

-

-

6085



20/VII-75

1/VII-76

3

2, 3

-

-

-

7111



17/I-78 г.

1/VII-78 г.

4

2, 3

-

-

-

7621
