КОРПУСА ВЕРХНИЕКонструкция и размеры |
ОСТ 1 10531-72 Введен впервые |
Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с 1/IV 1973 г.
Несоблюдение стандарта преследуется по закону

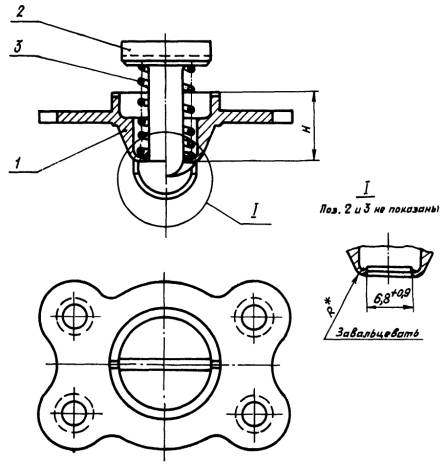

1. Конструкция и размеры верхних корпусов должны соответствовать указанным на чертеже и в таблице.
_____________
* Размер обеспеч. инстр.
|
Применяемость |
H, мм Пред. откл. +0,1 -0,2 |
R, мм |
Поз. 1 Фланец |
Поз. 2 Штырь |
Поз. 3 Пружина |
Масса 100 шт., кг |
|||
|
30ХГСА |
07Х16Н6-Ш |
ВТ 16 |
Количество |
||||||
|
1 |
1 |
1 |
|||||||
|
Обозначение |
|||||||||
|
1 |
|
|
|
11,0 |
1,5 |
1-ОСТ 1 10533-72 |
5-ОСТ 1 10506-72 |
1916А-0,8-10-19 |
2,60 |
|
|
|
|
1-ОСТ 1 10534-72 |
5-ОСТ 1 10507-72 |
3-ОСТ 1 10508-72 |
||||
|
|
|
|
1-ОСТ 1 12180-75 |
1,56 |
|||||
|
2 |
|
|
|
13,0 |
2,0 |
2-ОСТ 1 10533-72 |
6-ОСТ 1 10506-72 |
1916А-0,8-10-19 |
2,80 |
|
|
|
|
2-ОСТ 1 10534-72 |
6-ОСТ 1 10507-72 |
3-ОСТ 1 10508-72 |
||||
|
|
|
|
2-ОСТ 1 12180-75 |
1,68 |
|||||
2. При завальцовке деформация конуса не допускается.
3. При нарушении кадмиевого покрытия завальцованное место покрыть Гр.АК-069.199 ОСТ 1 90055-72* с добавлением 1,5 % алюминиевой пудры ПАП-2 по ГОСТ 5494-71.
_____________
* По действующему в отрасли документу.
4. Маркировать обозначение и клеймить окончательную приемку на бирке.
5. Технические условия - по ОСТ 1 00547-72.
Пример наименования и обозначения верхнего корпуса типоразмера 1 из стали 30ХГСА:
Корпус верхний 1-ОСТ 1 10531-72
То же, из стали 07Х16Н6-Ш:
Корпус верхний 1-ОСТ 1 10532-72
То же, из ВТ 16:
Корпус верхний 1-ОСТ 1 12179-75
