ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
ЗАМКИ СИЛОВЫЕ ДЛЯ ОКАНТОВОК ДО 2 мм Конструкция и размеры |
ОСТ 1 10527-72 Введен впервые |
Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с 1/IV 1973 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на силовые замки, предназначенные для запирания люков самолетов и вертолетов.

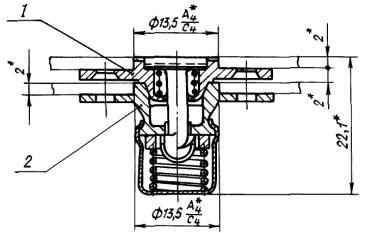

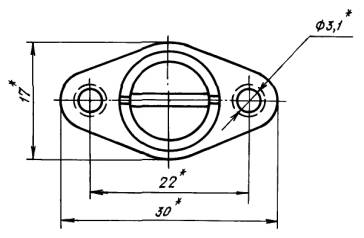

2. Конструкция, размеры и комплектность замков должны соответствовать указанным на чертеже и в таблице.
_____________
* Размеры для справок.
|
Марка материала фланца |
Применяемость |
Разрушающие усилия*, кгс, не менее |
Поз. 1 Корпус верхний |
Поз. 2 Корпус нижний |
Масса 100 шт., кг |
||||
|
корпуса |
Количество |
||||||||
|
верхнего |
нижнего |
30ХГСА |
07X16H6-Ш |
ВТ 16 |
на отрыв |
на срез |
1 |
1 |
|
|
Обозначение |
|||||||||
|
30ХГСА |
30ХГСА |
|
|
|
400 |
800 |
1-ОСТ 1 10502-72 |
ОСТ 1 10523-72 |
1,6 |
|
07Х16Н6-Ш |
07Х16Н6-Ш |
|
|
|
1-ОСТ 1 10503-72 |
ОСТ 1 10524-72 |
|||
|
ВТ 16 |
ВТ 16 |
|
|
|
1-ОСТ 1 12167-75 |
ОСТ 1 12175-75 |
1,0 |
||
_____________
* Разрушающие усилия даны без учета прочности люка и крепления к нему замка.
3. Маркировать обозначение и клеймить окончательную приемку на бирке.
4. Технические условия - по ОСТ 1 00547-72.
Пример наименования и обозначения замка из стали 30ХГСА:
Замок ОСТ 1 10527-72
То же, из стали 07Х16Н6-Ш:
Замок ОСТ 1 10528-72
То же, из ВТ16:
Замок ОСТ 1 12177-75
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
ОСТ 1 10527-72, ОСТ 1 10528-72, ОСТ 1 12177-75
ЗАМКИ СИЛОВЫЕ ДЛЯ ОКАНТОВОК ДО 2 мм
Конструкция и размеры
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
1 |
2 |
- |
- |
- |
5576 |
|
15/XI-74 |
1/I-75 |
|
2 |
1, 2, 3 |
- |
- |
- |
6085 |
|
20/XII-75 |
1/VII-76 |
|
3 |
2 |
- |
- |
- |
7111 |
|
17/I-78 г. |
1/VII-78 г. |
|
4 |
2, 3 |
- |
- |
- |
7620 |
|
|
|
|
|
|
|
|
|
|
|
|
|
