ОТРАСЛЕВЫЕ СТАНДАРТЫ

ЗАМКИ СИЛОВЫЕ
С КРЕПЛЕНИЕМ ЧЕТЫРЬМЯ ЗАКЛЕПКАМИ

Конструкция и размеры

ОСТ 1 10529-72
ОСТ 1 10530-72
ОСТ 1 12178-75

Введен впервые

Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с 1/IV 1973 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на силовые замки, предназначенные для запирания люков самолетов и вертолетов.

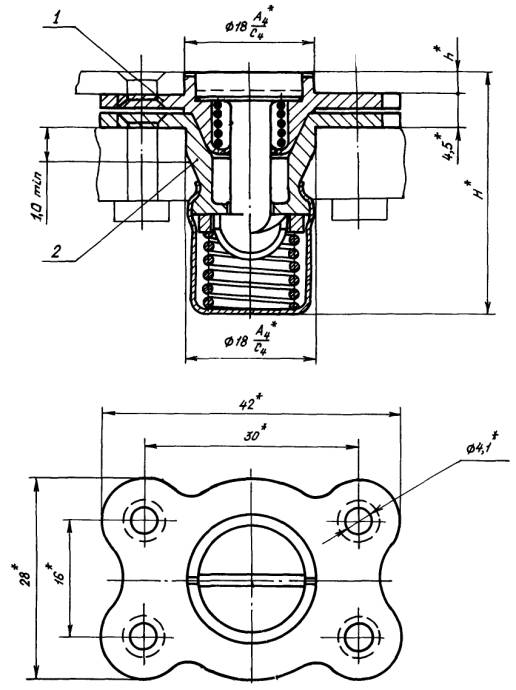

2. Конструкция, размеры и комплектность замков должны соответствовать указанным на чертеже и в таблице.

______________

* Размеры для справок.

Типоразмеры

Марка материала фланца корпуса

Применяемость

H, мм

h, мм

Разрушающие усилия*, кгс, не менее

Поз. 1 Корпус верхний

Поз. 2 Корпус нижний

Масса 100 шт., кг

Количество

верхнего

нижнего

30ХГСА

07Х16Н6-Ш

ВТ 16

на отрыв

на срез

1

1

Обозначение

1

30ХГСА

30ХГСА







33,6

3

1400

4000

1-ОСТ 1 10531-72

ОСТ 1 10535-72

5,40

07Х16Н6-Ш

07Х16Н6-Ш







1-ОСТ 1 10532-72

ОСТ 1 10536-72

ВТ 16

ВТ 16







1-ОСТ 1 12179-75

ОСТ 1 12181-75

3,30

2

30ХГСА

30ХГСА







35,6

5

2-ОСТ 1 10531-72

ОСТ 1 10535-72

5,60

07Х16Н6-Ш

07Х16Н6-Ш







2-ОСТ 1 10532-72

ОСТ 1 10536-72

ВТ 16

ВТ 16







2-ОСТ 1 12179-75

ОСТ 1 12181-75

3,48

______________

* Разрушающие усилия даны без учета прочности люка и крепления к нему замка.

3. Маркировать обозначение и клеймить окончательную приемку на бирке.

4. Технические условия - по ОСТ 1 00547-72.

Пример наименования и обозначения силового замка с креплением четырьмя заклепками типоразмера 1 из стали 30ХГСА:

Замок 1-ОСТ 1 10529-72

То же, из стали 07Х16Н6-Ш:

Замок 1-ОСТ 1 10530-72

То же, из ВТ 16:

Замок 1-ОСТ 1 12178-75
