СССР
ОТРАСЛЕВЫЕ СТАНДАРТЫ
ЗАМКИ СИЛОВЫЕ
ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
ЗАМКИ СИЛОВЫЕ С КРЕПЛЕНИЕМ ДВУМЯ ЗАКЛЕПКАМИ Конструкция и размеры |
ОСТ 1 10500-72 Введен впервые |
Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с 1/IV 1973 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на силовые замки, предназначенные для запирания люков самолетов и вертолетов.

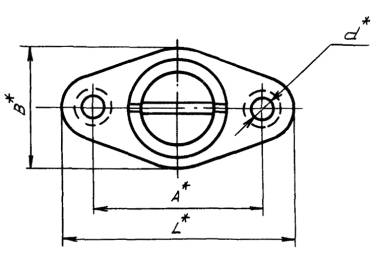

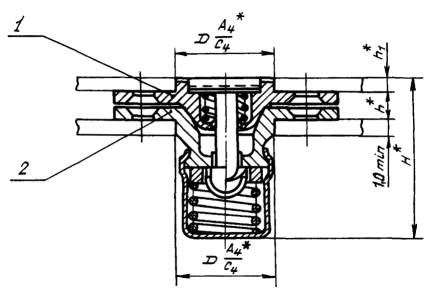

2. Конструкция, размеры и комплектность замков должны соответствовать указанным на чертеже и в таблице.
_____________
* Размеры для справок.
Размеры в мм
|
Марка материала фланца |
Применяемость |
D |
d |
Н |
h |
h1 |
А |
L |
В |
Разрушающие усилия*, кгс, не менее |
Поз. 1 Корпус верхний |
Поз. 2 Корпус нижний |
Масса 100 шт., кг |
||||||
|
Количество |
|||||||||||||||||||
|
верхнего корпуса |
нижнего корпуса |
30ХГСА |
07Х16Н6-Ш |
ВТ 16 |
на отрыв |
на срез |
1 |
1 |
|||||||||||
|
Обозначение |
|||||||||||||||||||
|
1 |
30ХГСА |
30ХГСА |
|
|
|
13,5 |
3,1 |
22,1 |
3,5 |
2 |
22 |
30 |
17 |
400 |
800 |
1-ОСТ 1 10502-72 |
1-ОСТ 1 10509-72 |
1,6 |
|
|
07Х16Н6-Ш |
07Х16Н6-Ш |
|
|
|
1-ОСТ 1 10503-72 |
1-ОСТ 1 10510-72 |
|||||||||||||
|
ВТ 16 |
ВТ 16 |
|
|
|
1-ОСТ 1 12167-75 |
1-ОСТ 1 12169-75 |
1,0 |
||||||||||||
|
2 |
30ХГСА |
30ХГСА |
|
|
|
16 |
4,1 |
32,1 |
4,5 |
3 |
29 |
40 |
20 |
600 |
2600 |
2-ОСТ 1 10502-72 |
2-ОСТ 1 10509-72 |
3,4 |
|
|
07Х16Н6-Ш |
07Х16Н6-Ш |
|
|
|
2-ОСТ 1 10503-72 |
2-ОСТ 1 10510-72 |
|||||||||||||
|
ВТ 16 |
ВТ 16 |
|
|
|
2-ОСТ 1 12167-75 |
2-ОСТ 1 12169-75 |
2,1 |
||||||||||||
_____________
* Разрушающие усилия даны без учета прочности люка и крепления к нему замка.
3. Маркировать обозначение и клеймить окончательную приемку на бирке.
4. Технические условия - по ОСТ 1 00547-72.
Пример наименования и обозначения силового замка с креплением двумя заклепками типоразмера 1 из стали 30ХГСА:
Замок силовой 1-ОСТ 1 10500-72
То же, из стали 07Х16Н6-Ш:
Замок силовой 1-ОСТ 1 10501-72
То же, из ВТ 16:
Замок силовой 1-ОСТ 1 12166-75
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
ОСТ 1 10500-72, ОСТ 1 10501-72, ОСТ 1 12166-75 ЗАМКИ СИЛОВЫЕ С КРЕПЛЕНИЕМ ДВУМЯ ЗАКЛЕПКАМИ
Конструкция и размеры
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
3 |
3 |
- |
- |
- |
7111 |
|
17.1.78 |
1 июля 1978 г. |
|
4 |
2, 3 |
- |
- |
- |
7618 |
|
|
|
|
|
|
|
|
|
|
|
|
|
