Система стандартов безопасности труда

ОДЕЖДА СПЕЦИАЛЬНАЯ ДЛЯ ЗАЩИТЫ
ОТ ПОНИЖЕННЫХ ТЕМПЕРАТУР

Технические требования

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Центральный научно-исследовательский институт швейной промышленности» (ОАО «ЦНИИШП») при участии НИИМТ РАМН

2 ВНЕСЕН Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 «СИЗ»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. № 611-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты», В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

Система стандартов безопасности труда

ОДЕЖДА СПЕЦИАЛЬНАЯ ДЛЯ ЗАЩИТЫ ОТ ПОНИЖЕННЫХ ТЕМПЕРАТУР

Технические требования

Occupational safety standards system.

Дата введения - 2008-07-01

1 Область применения

Настоящий стандарт распространяется на швейные изделия, предназначенные для эксплуатации в качестве специальной одежды (далее - спецодежды) для защиты работающих в условиях пониженных температур воздуха при выполнении работ в различных отраслях промышленности.

Стандарт устанавливает технические требования к спецодежде, методы контроля готовой продукции и материалов для ее изготовления при проектировании, постановке на производство и сертификации.

Стандарт не распространяется на спортивную, форменную одежду и другое индивидуальное защитное снаряжение, не предназначенное для охраны труда и здоровья работающих.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 12.4.185-99 Система стандартов безопасности труда. Средства индивидуальной защиты от пониженных температур. Методы определения теплоизоляции комплекта

ГОСТ Р 12.4.218-99 Система стандартов безопасности труда. Одежда специальная. Общие технические требования

ГОСТ Р 12.4.219-99 Система стандартов безопасности труда. Одежда специальная сигнальная повышенной видимости. Технические требования

ГОСТ Р ИСО 3758-99 Изделия текстильные. Маркировка символами по уходу

ГОСТ Р 52771-2007 Классификация типовых фигур женщин по ростам, размерам и полнотным группам при проектировании одежды

ГОСТ Р 52774-2007 Классификация типовых фигур мужчин по ростам, размерам и полнотным группам при проектировании одежды

ГОСТ 2.114-95 Единая система конструкторской документации. Технические условия

ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация

ГОСТ 12.4.031-84 Средства индивидуальной защиты. Определение сортности

ГОСТ 12.4.049-78 Система стандартов безопасности труда. Ткани хлопчатобумажные и смешанные для спецодежды. Метод определения устойчивости к мокрой обработке

ГОСТ 12.4.103-83 Система стандартов безопасности труда. Одежда специальная защитная, средства защиты ног и рук. Классификация

ГОСТ 12.4.115-82 Система стандартов безопасности труда. Средства индивидуальной защиты работающих. Общие требования к маркировке

ГОСТ 15.004-88 Система разработки и постановки продукции на производство. Средства индивидуальной защиты

ГОСТ 3811-72 Материалы текстильные. Ткани, нетканые полотна и штучные изделия. Методы определения линейных размеров, линейной и поверхностной плотностей

ГОСТ 3813-72 Материалы текстильные. Ткани и штучные изделия. Методы определения разрывных характеристик при растяжении

ГОСТ 3816-81 (ИСО 811-81) Полотна текстильные. Методы определения гигроскопических и водоотталкивающих свойств

ГОСТ 4103-82 Изделия швейные. Методы контроля качества

ГОСТ 7913-76 Ткани и штучные изделия хлопчатобумажные и смешанные. Нормы устойчивости окраски и методы ее определения

ГОСТ 9733.4-83 Материалы текстильные. Методы испытания устойчивости окраски к стиркам

ГОСТ 9733.6-83 Материалы текстильные. Методы испытания устойчивости окрасок к поту

ГОСТ 9733.13-83 Материалы текстильные. Метод испытания устойчивости окраски к органическим растворителям

ГОСТ 9733.27-83 Материалы текстильные. Метод испытания устойчивости окраски к трению

ГОСТ 9913-90 Материалы текстильные. Методы определения стойкости к истиранию

ГОСТ 10581-91 Изделия швейные. Маркировка, упаковка, транспортирование и хранение

ГОСТ 10681-75 Материалы текстильные. Климатические условия для кондиционирования и испытания проб и методы их определения

ГОСТ 12088-77 Материалы текстильные и изделия из них. Метод определения воздухопроницаемости

ГОСТ 12807-2003 Изделия швейные. Классификация стежков, строчек и швов

ГОСТ 12930-67 Ткани хлопчатобумажные и смешанные защитные для спецодежды. Нормы устойчивости окраски

ГОСТ 17037-85 Изделия швейные и трикотажные. Термины и определения

ГОСТ 18976-73 Ткани текстильные. Метод определения стойкости к истиранию

ГОСТ 20272-96 Ткани подкладочные из химических нитей и пряжи. Общие технические условия

ГОСТ 20489-75 Материалы для одежды. Метод определения суммарного теплового сопротивления

ГОСТ 20521-71 Технология швейного производства. Термины и определения

ГОСТ 21050-75 Ткани для спецодежды. Метод определения устойчивости к химической чистке

ГОСТ 22730-87 Полотна текстильные. Метод определения раздвигаемости

ГОСТ 22900-78 Кожа искусственная и пленочные материалы. Методы определения паропроницаемости и влагопоглощения

ГОСТ 22977-89 Детали швейных изделий. Термины и определения

ГОСТ 23948-80 Изделия швейные. Правила приемки

ГОСТ 25617-83 Ткани и изделия льняные, полульняные, хлопчатобумажные и смешанные. Методы химических испытаний

ГОСТ 28073-89 Изделия швейные. Методы определения разрывной нагрузки, удлинения ниточных швов, раздвигаемости нитей в швах

ГОСТ 29122-91 Средства индивидуальной защиты. Требования к стежкам, строчкам и швам

ГОСТ 30157.1-95 Полотна текстильные. Метод определения изменения размеров после мокрой обработки или химической чистки. Режимы обработок

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 17037, ГОСТ 20521, ГОСТ 22977, ГОСТ Р 12.4.218.

4 Классификация

4.1 Виды спецодежды устанавливают в соответствии с требованиями ГОСТ 12.4.011.

4.2 Классификационная группа и обозначение спецодежды по защитным свойствам должны соответствовать требованиям ГОСТ 12.4.103.

4.3 Спецодежда в зависимости от климатических поясов (регионов) Российской Федерации (см. 5.6.6) подразделяется по уровню теплозащитных свойств на четыре класса защиты:

1-й класс защиты - спецодежда для эксплуатации в I - II климатическом поясе (регион III);

2-й класс защиты           »             »            »              в III климатическом поясе (регион II);

3-й класс защиты           »             »            »              в IV климатическом поясе (регион IБ);

4-й класс защиты           »             »            »              в «особом» климатическом поясе (регион IA).

В настоящем стандарте требования к теплозащитным свойствам спецодежды установлены на уровне «допустимого теплового состояния» человека, при котором обеспечивается сохранение как работоспособности, так и здоровья работающего с регламентацией времени непрерывного пребывания на холоде не более двух часов.

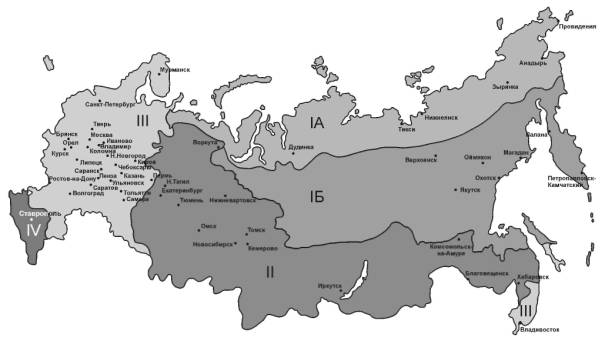

Схема районирования территории Российской Федерации по климатическим поясам (регионам) приведена в приложении А.

5 Технические требования

5.1 Характеристики (основные виды и размеры)

5.1.1 Спецодежду допускается эксплуатировать в закрытых помещениях и на открытом воздухе. В зависимости от условий эксплуатации комплектация спецодежды может быть различной:

костюм - куртка и брюки (или полукомбинезон);

комплект - костюм и жилет; костюм и утепленное белье; комбинезон и жилет; другие варианты.

По заявке потребителя (заказчика) допускается изготовлять спецодежду с дополнительными изделиями средств индивидуальной защиты (СИЗ) головы, рук.

5.1.2 Изделия спецодежды, если не имеется особых требований, изготовляют с притачной, пристегивающейся или комбинированной (пристегивающейся и притачной) утепленной подкладкой.

5.1.3 Спецодежду по размерам следует изготовлять на типовые фигуры человека (мужскую и женскую) второй пол нотной группы.

Размер изделий спецодежды, кроме комбинезона, должен содержать группировку двух размерных признаков типовой фигуры человека - сдвоенные значения роста и обхвата груди, указанных в таблице 1. Диапазон размеров спецодежды для мужчин и женщин может быть уменьшен или увеличен по требованию потребителя (заказчика) при сохранении установленных интервалов.

Таблица 1

Размер комбинезона должен содержать группировку двух размерных признаков типовой фигуры человека - рост и сдвоенные значения обхвата груди, указанные в таблице 2.

Таблица 2

Допускается указание размеров спецодежды в соответствии с ГОСТ Р 12.4.218. Пример обозначения (записи) размера на маркировке, в товарно-сопроводительной и технической документации:

костюм, куртка, брюки, полукомбинезон, жилет - 170; 176-96; 100;

комбинезон - 170-96; 100.

5.1.4 При разработке конструкции спецодежды базового размера за основу принимают значения размерных признаков типовой фигуры человека второй полнотной группы:

- для мужчин - 170; 176-96; 100;

- для женщин - 158; 164-96; 100.

5.1.5 Оптимальное значение конструктивных прибавок для плечевых изделий в зависимости от класса защиты спецодежды должно соответствовать значениям, указанным в таблице 3.

Таблица 3

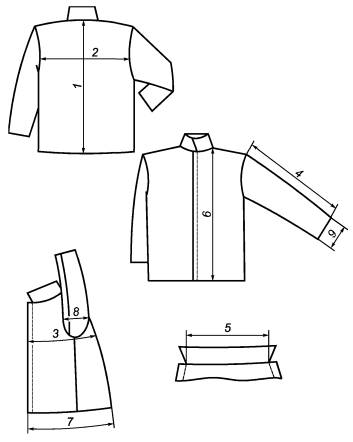

5.1.6 Значения линейных измерений готовых изделий спецодежды (куртки, брюк, полукомбинезона, утепленного белья, комбинезона) на типовую фигуру и допускаемые отклонения от них указаны в таблицах В.1 - В.3 (приложение В) и в таблицах Г.1 - Г.3 (приложение Г). Значения измерений дифференцированы по размерам и конструктивным прибавкам.

Номинальные значения измерений базового размера указаны с учетом типовых фигур мужского и женского населения Российской Федерации по ГОСТ Р 52774 и ГОСТ Р 52771.

5.1.7 Предельные отклонения от номинальных значений линейных измерений готового изделия должны составлять, см, не более:

1,0 - для измерений по ширине;

1,5 - для измерений подлине.

5.1.8 Полный комплект СИЗ для защиты от пониженных температур в реальных условиях эксплуатации должен содержать средства защиты рук и головы, а также обувь.

5.2 Требования к эргономике

При разработке спецодежды необходимо соблюдать требования к эргономике, установленные ГОСТ Р 12.4.218.

5.3 Внешний вид

5.3.1 Внешний вид спецодежды и модельные особенности должны быть согласованы с потребителем (заказчиком) и установлены в технических документах, утвержденных в установленном порядке.

5.3.2 Для обеспечения теплозащитных свойств спецодежда должна быть:

- с утепленными или ветрозащитными планками в местах расположения сквозных застежек основного изделия;

- с утепленным пристегивающимся капюшоном с регулировкой лицевого выреза;

- с утепленным воротником;

- с трикотажными напульсниками низа рукавов утепленной подкладки куртки;

- с утепленным поясом брюк (область поясницы в комбинезоне);

- с утепленным бельем - с трикотажным воротником-стойкой, трикотажными напульсниками низа рукавов и брюк, регулировкой ширины по линии талии брюк и спинки куртки;

- пристегивающаяся утепленная подкладка куртки - с утепленной планкой центральной застежки, трикотажными напульсниками низа рукавов, с притачным утепленным или меховым воротником, пристегивающимся к воротнику основного изделия.

5.3.3 Конструкцией спецодежды должны быть обеспечены:

- удобство пользования изделием и отдельными его элементами за счет функционального и эргономичного расположения деталей и узлов;

- возможность регулирования прилегания изделия в области талии;

- возможность регулирования теплового состояния работающего при изменении метеорологических условий или физической активности человека (например, используя утепленный жилет, съемный капюшон и др.);

- соразмерность дополнительных изделий комплекта, исключающая утолщение в области горловины, проймы и вверху шагового шва (например, при использовании утепленного жилета в комплекте с курткой).

5.3.4 В конструкции изделий спецодежды допускаются:

- различные виды и формы капюшона, воротника, рукавов;

- различные виды, формы и размеры кокеток, усилительных и защитных накладок, ветрозащитных планок, пояса брюк, нагрудника и спинки полукомбинезона и других дополнительных элементов;

- различные виды, формы, размеры и число застежек, карманов, клапанов, пат, хлястиков;

- различные способы крепления капюшона, утепленной подкладки, бретелей;

- различные элементы и способы регулирования ширины изделия на уровне талии, бедер, низа изделия и рукавов; длины лицевого выреза капюшона, бретелей и других деталей, объема капюшона, головного убора;

- отделочные и (или) сигнальные элементы, логотип фирменного знака, эмблема и (или) пиктограмма защитных свойств изделия, материалов, амортизационные прокладки, элементы для воздухообмена пододежного пространства.

5.4 Требования к изготовлению

5.4.1 Спецодежду следует изготовлять в соответствии с настоящим стандартом, с требованиями базовых конструкций и промышленной технологии спецодежды, технического описания (ТО), согласованными и утвержденными в установленном порядке.

Спецодежда должна соответствовать образцу-эталону по ГОСТ 15.004.

5.4.2 На конкретную модель спецодежды должно быть разработано ТО с обязательным соблюдением требований ГОСТ 12807, ГОСТ 29122, включающее в себя: титульную страницу, вводную часть (область назначения, класс защиты спецодежды), описание внешнего вида и рисунок с указанием модельных особенностей; таблицу измерений готовой спецодежды (наименование, величины и допускаемые отклонения линейных измерений); перечень (таблицу) материалов, применяемых для изготовления спецодежды с указанием артикула и наименования, нормативного или технического документа, назначения; технологические особенности изготовления.

5.4.3 Направление нитей основы ткани в деталях кроя, предельное отклонение от направления нитей основы, основные измерения деталей кроя по сравнению с лекалами - в соответствии с действующими техническими документами.

Раскрой деталей изделия допускается производить с надставками, выполненными в соответствии с действующими техническими документами. Места расположения надставок, их количество и размеры указывают в ТО на модель.

5.4.4 При изготовлении спецодежды необходимо соблюдать симметричность право- и левосторонних деталей изделия, соответствие расположения парных элементов (петель и пуговиц, частей кнопок и т.п.).

5.4.5 Длина и ширина утепленной подкладки по размеру должна соответствовать верху изделия.

5.4.6 Слои пакета материалов утепленной подкладки и утепленного белья должны быть скреплены между собой для исключения возможности их деформации в процессе эксплуатации. При выстегивании деталей параллельными строчками расстояние между ними не должно превышать 12,0 см.

5.4.7 Способы крепления пристегивающейся утепленной подкладки должны быть надежны, места крепления к верху изделия - доступны при эксплуатации и должны обеспечивать сохранение теплозащитных свойств одежды.

5.4.8 Ширина ветрозащитной планки сквозной застежки должна быть не менее 10,0 см (3, 4 класс защиты), ширина подбородочной части капюшона - не менее 12,0 см (3, 4 класс защиты), длина трикотажных напульсников - не менее 8,0 см, ширина утепленного пояса (области поясницы) - не менее 8,0 см в готовом виде.

(Поправка).

5.4.9 Полосы из материалов со световозвращающими свойствами, с флуоресцентной окраской в одежде, предназначенной для визуального обозначения работающего при направленном освещении (повышенной видимости), должны быть выполнены в соответствии с требованиями ГОСТ Р 12.4.219.

5.4.10 Бретели (при наличии) должны иметь возможность регулирования длины. Застежка (при ее наличии) должна обеспечивать надежность фиксации длины и прочность крепления бретели.

5.4.11 Места расположения, размеры, число и вид застежек, карманов, кокеток, планок, ветрозащитных и амортизационных прокладок определяются характером и условиями эксплуатации спецодежды. Перечисленные элементы одежды согласовывают с потребителем (заказчиком) и указывают в ТО. Карманы, в т.ч. утепленного белья, могут быть внешние, внутренние, прорезные или накладные.

5.4.12 Спецодежду 1-го и 2-го классов защиты по заявке потребителя (заказчика) допускается изготовлять с воротником и капюшоном без утеплителя.

Спецодежду 3-го и 4-го классов защиты следует изготовлять с утепленным капюшоном; пристегивающейся или комбинированной (пристегивающейся и притачной) утепленной подкладкой; утепленным клапаном (области расположения застежки) с пристегивающейся подбородочной частью; меховым воротником (пристегивающимся или притачным); утепленным бельем.

Утепленное белье представляет собой самостоятельный костюм, изготовленный в соответствии с требованиями настоящего стандарта.

Допускается изготовление спецодежды без утепленного белья при обеспечении необходимой теплозащиты комплекта в соответствии с требованиями 5.6.

5.4.13 Утепленное белье должно быть: с функциональным отверстием в среднем шве передних частей брюк (для мужчин); вставкой (ластовицей) из эластичного материала или пропуском в шве втачивания рукава (от 8 до 12 см в готовом виде) в нижней части проймы рукава.

5.4.14 Допускается изготовлять спецодежду по техническим условиям (ТУ) в случае необходимости введения дополнительных требований, обусловленных спецификой условий труда конкретного производства (например, для одежды повышенной видимости, с антистатическими, огне-, нефте- и маслоотталкивающими свойствами; для защиты от действия искр и брызг расплавленного металла и др.).

В ТУ не допускается снижение требований настоящего стандарта.

ТУ разрабатывают в соответствии с ГОСТ 2.114 и согласовывают с подкомитетом «СИЗ. Одежда специальная» (ПК-4) Технического комитета по стандартизации «Средства индивидуальной защиты» (ТК 320).

5.4.15 Сортность готовых изделий определяют по ГОСТ 12.4.031.

5.5 Требования к материалам

Материалы верха изделия

5.5.1 Материалы верха изделия должны соответствовать требованиям нормативных документов по качеству и сортности и обладать необходимыми свойствами в соответствии с настоящим стандартом.

Для изготовления спецодежды допускается использовать ткани из натуральных волокон и смешанные (из смеси натуральных волокон с химическими волокнами (нитями). Ткани могут иметь различные виды отделок или пропиток: водоотталкивающую, масло-, нефтестойкую и другие.

При длительности непрерывного пребывания работающего в условиях пониженных температур не более двух часов допускается использование в качестве верхнего слоя одежды тканей из химических волокон.

Материалы, используемые в спецодежде, должны соответствовать нормам санитарно-гигиенических требований.

5.5.2 Требования к качеству текстильных полотен, используемых в качестве верхнего слоя спецодежды, приведены в таблице 4.

Таблица 4

(Поправка).

Допускается снижение показателя «водоупорность» для отделки ВО-У не более чем на 30 % после пяти стирок (ГОСТ 12.4.049) или после пяти химических чисток (ГОСТ 21050).

Подкладочные материалы

5.5.3 Показатели физико-механических свойств подкладочных тканей должны соответствовать требованиям, указанным в таблице 5.

Допускается использовать для изготовления подкладки ворсованные хлопчатобумажные и смешанные ткани (типа фланель, байка).

Таблица 5

(Поправка).

Утепляющие материалы

5.5.4 В качестве утепляющего слоя в спецодежде (если отсутствуют специальные требования) допускается использовать любые виды утеплителей: нетканые утеплители, вату, натуральный мех, пухоперовой несвязный утеплитель (наполнитель) и др., толщина или количество слоев которого обеспечивают необходимые теплозащитные свойства спецодежды.

Показатели физико-механических свойств утепляющих материалов должны соответствовать требованиям, указанным в таблице 6.

Таблица 6 - Требования к утепленной подкладке (пакету материалов) спецодежды

(Поправка).

5.5.5 Утеплитель (наполнитель) должен быть равномерно распределен по всей площади деталей изделия.

5.5.6 Изделия текстильной, пластмассовой и металлической галантереи, пуговицы, застежки-молнии и др. должны быть устойчивы к действию отрицательных температур, глажению и химической чистке.

5.6 Требования к одежде

5.6.1 Разрывная нагрузка швов соединения деталей спецодежды должна быть не менее 250 Н.

5.6.2 Теплозащитные свойства спецодежды характеризуют показатели суммарного теплового сопротивления и воздухопроницаемость пакета материалов. Теплозащитные свойства пакета материалов одежды определяют инструментальным методом по ГОСТ 20489.

5.6.3 Нормативные показатели теплозащитных характеристик пакета материалов, применяемых в спецодежде, должны соответствовать значениям, указанным в таблице 7.

Таблица 7

5.6.4 Для обеспечения установленных требований ветрозащитных качеств (см. таблицу 7) в пакете материалов допускается использовать ветрозащитную прокладочную ткань (или ткань типа тик) дополнительно. Значение паропроницаемости ветрозащитной ткани должно быть не менее 45 г/м² ч.

5.6.5 Теплозащитные свойства полного комплекта СИЗ для защиты от пониженных температур в реальных условиях эксплуатации характеризует показатель теплоизоляции комплекта СИЗ, определяемый по ГОСТ Р 12.4.185.

5.6.6 Теплоизоляция полного комплекта СИЗ в зависимости от условий эксплуатации должна соответствовать требованиям, указанным в таблице 8.

5.6.7 Теплоизоляцию комплекта СИЗ при эксплуатации в условиях, отличных от указанных в таблице 8, определяют расчетным методом, указанным в приложении Д.

Таблица 8

5.7 Маркировка, упаковка, транспортирование и хранение

5.7.1 Маркировка, упаковка, транспортирование и хранение готовых изделий - по ГОСТ 12.4.115, ГОСТ 10581, ГОСТ Р ИСО 3758.

5.7.2 Допускается маркировка готовой продукции по ГОСТ Р 12.4.218.

6 Методы контроля

6.1 Готовая спецодежда должна быть принята соответствующей службой технического контроля предприятия-изготовителя.

6.2 Правила приемки - по ГОСТ 23948.

6.3 Метод контроля качества готовой спецодежды - по ГОСТ 4103.

6.4 Определение поверхностной плотности - по ГОСТ 3811.

6.5 Определение вида и массовой доли волокон - по ГОСТ 25617.

6.6 Определение разрывной нагрузки и усилия раздирания - по ГОСТ 3813.

6.7 Определение разрывной нагрузки шва - по ГОСТ 28073.

6.8 Определение воздухопроницаемости - по ГОСТ 12088.

6.9 Определение стойкости к истиранию - по ГОСТ 18976, ГОСТ 9913.

6.10 Определение изменения размеров после мокрой обработки - по ГОСТ 30157.1.

6.11 Определение устойчивости окраски к физико-химическим воздействиям - по ГОСТ 9733.4, ГОСТ 9733.6 (метод 1), ГОСТ 9733.13, ГОСТ 9733.27 (сухое).

6.12 Определение суммарного теплового сопротивления пакета материалов - по ГОСТ 20489.

6.13 Определение водоупорности, гигроскопичности - по ГОСТ 3816.

6.14 Определение паропроницаемости - по ГОСТ 22900.

6.15 Определение теплоизоляции комплекта СИЗ - по ГОСТ Р 12.4.185.

6.16 Определение изменения линейных размеров после мокрой обработки - по ГОСТ 30157.0, ГОСТ 30157.1.

6.17 Определение миграции волокон утеплителя через покрывающие материалы проводят с использованием способа хаотического перемещения проб на приборе ящичного типа.

Испытуемые пробы в виде рукава с сердечником из резиновой трубки хаотически перемещаются внутри вращающегося куба, стороны которого оклеены пробковыми пластинами. В процессе испытания пакет материалов претерпевает воздействия разнонаправленных усилий. Пакеты соприкасаются друг с другом и с пробковыми пластинами сторон куба, в результате чего плохо закрепленные в структуре текстильного полотна волокна перемещаются между нитями, волокнами верхнего слоя пакета и выходят на поверхность. Миграцию волокон оценивают после четырех часов неориентированных воздействий.

6.18 Определение устойчивости защитных свойств к мокрым обработкам - по ГОСТ 12.4.049.

6.19 Определение устойчивости защитных свойств к химической чистке - по ГОСТ 21050.

7 Указания по эксплуатации

7.1 Спецодежду необходимо поставлять потребителю с инструкцией по эксплуатации с указанием времени допустимого пребывания на холоде, установленного в соответствии с [1].

Инструкция по эксплуатации должна содержать основные правила эксплуатации продукции и ее ремонта, время непрерывной и циклической эксплуатации продукции и ее ремонта, определенные условия эксплуатации и (или) режимы, требования к утилизации продукции (если она представляет опасность для окружающей среды).

7.2 Готовые изделия должны содержать информацию по уходу.

7.3 Способы ухода за готовыми изделиями разрабатывают в соответствии с требованиями ГОСТ Р ИСО 3758 с учетом вида и массовой доли волокон материалов, используемых в готовом изделии.

8 Требования безопасности

8.1 Спецодежда должна обеспечивать защиту человека от пониженных температур в течение всего нормативного срока эксплуатации.

8.2 Спецодежда во время эксплуатации не должна являться причиной несчастных случаев.

8.3 Материалы для изготовления спецодежды должны иметь разрешение к применению органами государственного санитарного надзора. Применяемые ткани, комплектующие изделия и фурнитура не должны выделять в воздушную среду и при контакте с кожей человека токсичные вещества в количествах, превышающих гигиенические нормативы.

8.4 Спецодежда должна иметь санитарно-эпидемиологическое заключение о соответствии санитарно-эпидемиологическим нормам и правилам и сертификат соответствия в системе сертификации ГОСТ Р.

8.5 Утилизация спецодежды не должна наносить вреда экологии окружающей среды.

9 Гарантии изготовителя

При соблюдении потребителем требований транспортирования, хранения и указаний по эксплуатации на спецодежду устанавливается:

- гарантийный срок эксплуатации - в соответствии с отраслевыми нормами, утвержденными в установленном порядке;

- гарантийный срок хранения - в соответствии с нормативами сохранения защитных свойств материалов, используемых при изготовлении спецодежды и установленных в технической документации производителя.

Приложение А
(справочное)

Схема районирования территории Российской Федерации
по климатическим поясам (регионам)

Обозначения: IA - «особый» климатический пояс; IБ - IV климатический пояс;

II - III климатический пояс; III - I - II климатический пояс.

Приложение Б
(справочное)

Интервалы значений размерных признаков
типовой фигуры человека

Таблица Б.1

Таблица Б.2

Таблица Б.3

Приложение В
(обязательное)

Измерения готовых костюмов (куртка, брюки или полукомбинезон)
для мужчин

Таблица В.1

(Поправка).

Таблица В.2 - Измерения готового утепленного белья (куртка, брюки) для мужчин

Таблица В.3 - Измерения готового комбинезона для мужчин (см. рисунок В.3)

(Поправка).

Рисунок В.1

Рисунок В.2

Рисунок В.3

Приложение Г
(обязательное)

Таблица Г.1 - Измерения готовых костюмов для женщин

(Поправка).

Таблица Г.2

Таблица Г.3

Приложение Д
(рекомендуемое)

Расчет теплоизоляции комплекта

Д.1 Теплоизоляцию комплекта СИЗ I_к, м² · °С/Вт, рассчитывают по формуле

                                                           (Д.1)

где Т_к - средневзвешенная температура кожи;

Т_в - температура окружающей среды;

q_n - средневзвешенное значение теплового потока.

Д.2 Расчет величины теплового потока, необходимого для определения теплоизоляции комплекта СИЗ

Д.2.1 Тепловой поток q_п рассчитывают в соответствии с формулой теплового баланса:

                         (Д.2)

где W - эффективная мощность механической работы, Вт/м²;

q_м - энерготраты, Вт/м²;

q_к.дых - теплопотери конвекцией при дыхании, Вт/м²;

q_{исп.дых} - теплопотери испарением влаги при дыхании, Вт/м;

q_исп.к - потери тепла испарением влаги с поверхности тела, Вт/м²;

∆q_т.с. - изменение теплосодержания в организме, Вт/м².

Изменение теплосодержания в организме представляет собой разность между значением q_м и суммой теплопотерь организма.

Д.2.2 Теплопотерю q_к.дых рассчитывают по формуле

                                                 (Д.3)

где Т_выд - температура выдыхаемого воздуха, °С, вычисляемая по формуле

                                                         (Д.4)

Д.2.3 Теплопотери испарением влаги при дыхании q_{исп.дых}, Вт/м², рассчитывают по формуле

                                               (Д.5)

где Р_выд - давление насыщенного водяного пара при температуре выдыхаемого воздуха (Т_выд), кПа;

Р_в - давление водяного пара в атмосфере, кПа.

Д.2.4 Теплопотери испарением влаги с поверхности тела, q_исп.к, Вт/м², рассчитывают по формуле

                                                (Д.6)

где w - доля увлажненного участка тела, участвующего в теплообмене испарением, безразмерная величина.

Величина w в условиях некоторого охлаждения принимается равной 0,06; в условиях теплового комфорта может быть определена как равная 0,001 · q_м. Давление насыщенного водяного пара при температуре кожи, Р_нас.к, кПа, может быть определено либо по психрометрическим таблицам, либо по формуле

                                          (Д.7)

Суммарное сопротивление одежды испарению влаги, R_сум, м² · кПа/Вт, может быть определено из выражения

где R_в - сопротивление испарению влаги слоя воздуха, прилегающего к поверхности одежды;

R_од - сопротивление испарению влаги пакета материалов одежды и воздушных прослоек между ними.

R_сум с некоторым приближением может быть рассчитана по формуле

                                                          (Д.8)

Д.2.5 Если для изготовления одежды используются паропроницаемые материалы, то расчет потерь тепла испарением с поверхности тела человека рассчитывают по формуле

                                          (Д.9)

где S - площадь поверхности тела обнаженного человека, м² (по Д’Буа).

Примечание - Средняя поверхность тела человека составляет 1,8 м².

Д.3 Пример расчета комфортной величины q_п для определения теплоизоляции комплекта СИЗ применительно к человеку, выполняющему физическую работу с энерготратами 130 Вт/м² при температуре воздуха минус 10 °С

Д.3.1 Температуру выдыхаемого воздуха рассчитывают, используя формулу (Д.4)

Д.3.2 Потери тепла дыханием за счет конвекции рассчитывают, используя формулу (Д.3)

Д.3.3 Потери тепла за счет испарения влаги с верхних дыхательных путей рассчитывают, используя формулу (Д.5)

Д.3.4 Потери тепла испарением с поверхности тела человека q_исп.к рассчитывают по формуле (Д.9)

Д.3.5 Тепловой поток q_п рассчитывают в соответствии с формулой теплового баланса (Д.2) при условии, что эффективная мощность механической работы (W) равна 0:

Примечание - Если для изготовления одежды предполагается использовать паропроницаемые материалы (индекс паропроницаемости пакета материалов составляет 0,30 и более), то q_п (в диапазоне температур воздуха до минус 10 °С) может быть ориентировочно определена также из следующей формулы:

      (Д.10)

Д.3.6 При необходимости регламентации времени пребывания на холоде величина q_п, рассчитанная для случая сохранения теплового комфорта (см. выше), может быть увеличена в соответствии с допускаемой степенью охлаждения человека и продолжительностью его пребывания на холоде. При этом величина дефицита тепла в организме (Д) не должна превышать 52 Вт·ч/м². Данная степень охлаждения человеком воспринимается как «прохладно».

Д.3.7 Величина q_п, используемая для вычисления теплоизоляции, может быть определена с учетом планируемого времени непрерывного пребывания на холоде (τ, час):

где q_п.к - тепловой поток при условии сохранения теплового комфорта.

При непрерывном пребывании на холоде, например в течение трех часов, для расчета теплоизоляции комплекта величину q_п следует принять равной 108 Вт/м² (90,7 + 52/3).

Д.4 Расчет средневзвешенной температуры кожи Т_к

Д.4.1 Значение Т_к рассчитывают по формулам:

- при теплоощущении «комфорт»

                                                  (Д.11)

- при теплоощущении «прохладно»

                                                   (Д.12)

Д.5 Расчет теплоизоляции комплекта

Д.5.1 Теплоизоляцию комплекта для обеспечения теплового комфорта в течение длительного времени при температуре воздуха минус 10 °С и при уровне энергозатрат человека 130 Вт/м² рассчитывают из значений q_п.к и Т_к, равных соответственно 90,7 Вт/м² и 31,5 °С [(формула (Д.11)]:

______________

^* 1 кло = 0,155 м²·°С/Вт.

Д.5.2 I_к при допущении некоторого охлаждения («прохладно» по истечении трех часов) рассчитывают из значений q_п и Т_к, равных соответственно 108 Вт/м² и 28,7 °С:

Д.5.3 Для условий воздействия ветра и выполнения физической работы вводится поправка в I_к рассчитанная для относительно спокойного воздуха, которая определяется по формуле

                                                      (Д.13)

где С - снижение теплоизоляции, %.

В - воздухопроницаемость внешнего слоя спецодежды, измеренная при перепаде давления 49 Па, дм³/м²·с;

V - скорость ветра, м/с.

Примечание: Если, например, предполагается эксплуатировать комплект СИЗ в климатическом поясе, где наиболее вероятная скорость ветра в зимние месяцы составляет 5,6 м/с, а в качестве внешнего слоя планируется использовать материал, имеющий воздухопроницаемость 10 дм³/м²·с, то теплоизоляция комплекта снизится на 20,3 % (формула Д.13). Теплоизоляцию комплекта СИЗ с учетом поправки на ветер рассчитывают по формуле

                                     (Д.14)

Д.5.4 Для обеспечения должной защиты всех областей тела человека от охлаждения теплоизоляции комплекта СИЗ X должна быть распределена в соответствии с коэффициентами, приведенными в таблице Д.1.

Таблица Д.1 - Коэффициенты для определения теплоизоляции комплекта СИЗ X на различных участках поверхности тела человека

Примечание: Например, для II климатического пояса следует изготовить комплект СИЗ, имеющий теплоизоляцию 0,474 м²·°С/Вт. Исходя из этой величины, теплоизоляцию комплекта следует распределять в соответствии с коэффициентами, приведенными в таблице Д.2.

Таблица Д.2 - Теплоизоляция комплекта на различных участках поверхности тела человека

Применительно к I_к, равной 0,474 м²·°С/Вт, в таблице Д.2 приведены значения теплоизоляции комплекта на различных участках поверхности тела человека.

Библиография

[1] Методические рекомендации МЗ РФ № 11-0/279-09 от 25.11.01
