ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)

К-1-20-3



РАЗБИВКА ОСЕЙ ФУНДАМЕНТА И МЕСТ ПОГРУЖЕНИЯ СВАЙ
УНИФИЦИРОВАННЫХ СТАЛЬНЫХ ПОРТАЛЬНЫХ ОПОР НА ОТТЯЖКАХ
ВЛ 35-500 кВ





1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта К-1-20-3 служит руководством при разбивке осей и мест погружения свай для фундаментов унифицированных стальных портальных опор на оттяжках ВЛ 35-500 кВ, а также пособием для проектирования производства работ.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА



2.1. До начала работ по разбивке осей фундамента и мест погружения свай должны быть выполнены работы, предусмотренные п.0.2 общей части настоящего раздела, а также расчищена в зимнее время от снега рабочая площадка.

2.2. Технологическая последовательность производства работ (рис.3-1):

а) установить теодолит на стоянку, совпадающую с центром опоры (пикетным столбом);

б) направить трубу теодолита последовательно на центры смежных опор и определить ось ВЛ;

в) определить ось траверсы опоры;

г) закрепить найденные оси на местности при помощи осевых кольев;

д) отложить при помощи рулетки от центра опоры в соответствии с установочным чертежом по оси траверсы (А-А) размеры а/2, по оси ВЛ (Б-Б) - размеры в/2, определив соответственно центры фундаментных блоков стоек и оттяжек опоры;

е) произвести закрепление мест погружения свай для двух или четырех свайных фундаментных блоков (для односвайных фундаментов место погружения сваи соответствует центру фундаментного блока).

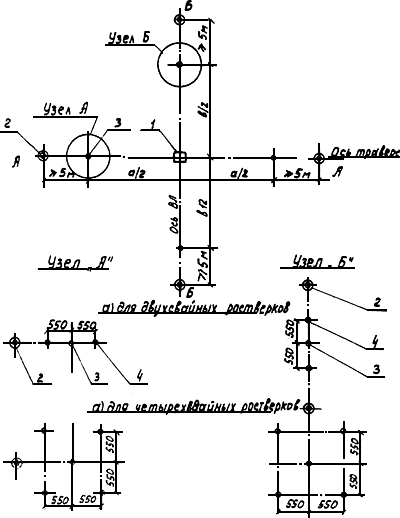

Рис.3-1. Разбивка осей фундамента и мест погружения свай портальных опор на оттяжках



1 - центр опоры (пикетный столб); 2 - колья закрепления основных разбивочных осей;
3 - колья (шпильки) для фиксирования центра фундаментного блока;
4 - колья (шпильки) для фиксирования мест погружения свай





2.3. При разбивке осей фундамента и мест погружения свай отклонение их от проектного положения в плане не должно превышать 5 мм.





2.4. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ



Основание

Наименование работ

Един. изм.

Объем работ

Норма времени на един. измер., чел.-ч

Затраты труда на весь объем работ, чел.-дн.

1

2

3

4

5

6

ЕНиР § 23-3-1 пп.3б, 6б, 7б, 8б (нормы времени для количества свай, отличного от приведенного в таблице, вычислены по интерполяции)

Разбивка мест погружения свай на прямой



Состав фундаментных блоков:











а) под стойки и оттяжки по одной свае

1 опора

1

1,5

1,73

0,18

0,21

б) под стойки по одной свае, под оттяжки - по две, либо под стойки по две сваи под оттяжки - по одной

1 опора

1

1,70

1,96

0,21

0,24

в) под стойки - и оттяжки по две сваи;

1 опора

1

1,8

2,10

0,22

0,26

г) под стойки по две сваи, под оттяжки - по четыре



либо под стойки по четыре сваи,

под оттяжки - по две;



1 опора

1

2,5

2,88

0,30

0,35

д) под стойки и оттяжки по четыре сваи

1 опора

1

2,9

3,34

0,35

0,41

ЕНиР § 23-3-1 пп.3г, 6г, 7г (нормы времени для количества свай, отличного от приведенного в таблице, вычислены по интерполяции)

Разбивка мест погружения свай на повороте линии



Состав фундаментных блоков:









а) под стойки и оттяжки по одной свае



1 опора

1

1,9

2,2

0,23

0,27

б) под стойки по одной свае, под оттяжки - по две, либо под стойки - по две, под оттяжки - по одной;

1 опора

1

2,5

2,88

0,30

0,35

в) под стойки и оттяжки по две сваи;



1 опора

1

3,1

3,6

0,38

0,44

г) под стойки по две сваи, под оттяжки - по четыре, либо под стойки - по четыре, под оттяжки - по две



1 опора

1

4,2

4,83

0,51

0,59

д) под стойки и оттяжки по четыре сваи

1 опора

1

5,4

6,22

0,66

0,76



Примечание. 1. В числителе приведены нормы времени и затраты труда при производстве работ в немерзлых грунтах, в знаменателе - в мерзлых.



2. Продолжительность рабочего дня - 8,2 часа.

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ



Показатель

Участок трассы

прямой

угол поворота

количество свай в элементах фундамента, шт.

стойки

оттяжки

стойки

оттяжки

стойки

оттяжки

стойки

оттяжки

стойки

оттяжки

стойки

оттяжки

стойки

оттяжки

стойки

оттяжки

стойки

оттяжки

стойки

оттяжки

1х2

1х2

1х2

2х2

2х2

1х2

2х2

2х2

2х2

4х2

4х2

2х2

4х2

4х2

1х2

1х2

1х2

2х2

2х2

1х2

2х2

2х2

2х2

4х2

4х2

2х2

4х2

4х2

4

6

8

12

16

4

6

8

12

16

Трудоемкость, чел.-дн.

0,18

0,21

0,21

0,24

0,22

0,26

0,30

0,35

0,35

0,41

0,23

0,27

0,30

0,35

0,38

0,44

0,51

0,59

0,66

0,75

Численность звена, чел.

3

3

3

3

8

3

3

3

3

3

Продолжительность разбивки для одной опоры, смен

0,06

0,07

0,07

0,08

0,07

0,09

0,10

0,12

0,12

0,14

0,08

0,09

0,10

0,12

0,13

0,15

0,17

0,20

0,22

0,25

Производительность звена за смену, опор

16,7

14,2

14,2

12,5

13,7

11,6

10,0

8,5

8,5

7,3

13,0

11,1

10,0

8,5

7,9

6,8

5,9

5,1

4,5

4,0



Данные, приведенные в числителе, относятся к немерзлым грунтам, в знаменателе - к мерзлым.
