ОТРАСЛЕВОЙ СТАНДАРТ
|
НАКАТКА КОЛЬЦЕВАЯ Размеры |
ОСТ 1 00135-75Взамен 694АТ Проверен в 1989 г. Подлежит проверке в 1999 г. Проверен в 1984 г. Подлежит проверке в 1989 г. |
Распоряжением Министерства от 11 марта 1975 г. № 087-16 срок введения установлен с 1 января 1976 г.
Несоблюдение стандарта преследуется по закону

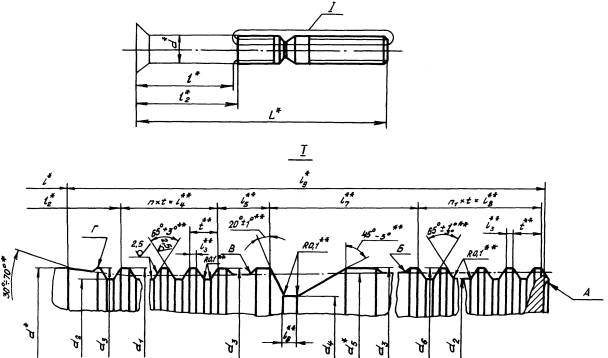

1. Профиль и размеры кольцевой накатки стержней болт-заклепок из стали должны соответствовать указанным на чертеже и в табл. 1, для стержней болт-заклепок из алюминиевого сплава - на чертеже и в табл. 2.
____________
* Размеры для справок.
** Размеры обеспеч. инстр.
Таблица 1
Размеры в мм
|
d1 |
d2 |
d3 не более |
d4 Пред. откл. по h11 |
Диаметр заготовки d5 |
d6 Пред. откл. по h12 |
l3 |
l4 |
l5 |
l6 |
l7 |
l8 |
l9 |
t |
Кол. шагов |
|||
|
Пред. откл |
Номин. |
Пред. откл. |
n |
n1 |
|||||||||||||
|
по h12 |
по h11 |
||||||||||||||||
|
4 |
4 |
3,5 |
4 |
2,8 |
3,74 |
3,86 |
0,12 |
4,2 |
0,8 |
0,4 |
2,8 |
15,6 |
25 |
0,6 |
± 0,012 |
7 |
28 |
|
20,4 |
30 |
34 |
|||||||||||||||
|
5 |
5 |
4,4 |
5 |
3,4 |
4,66 |
4,96 |
0,16 |
5,6 |
1,1 |
0,5 |
3,8 |
17,6 |
30 |
0,8 |
22 |
||
|
22,4 |
35 |
28 |
|||||||||||||||
|
6 |
6 |
5,3 |
6 |
4,1 |
6,60 |
5,96 |
0,20 |
6,0 |
1,2 |
0,6 |
4,0 |
16,0 |
30 |
1,0 |
6 |
16 |
|
|
21,0 |
35 |
21 |
|||||||||||||||
|
8 |
8 |
7,0 |
8 |
5,5 |
7,48 |
7,85 |
0,28 |
8,4 |
1,5 |
0,8 |
5,8 |
21,0 |
40 |
1,4 |
15 |
||
|
25,2 |
45 |
18 |
|||||||||||||||
|
30,8 |
50 |
22 |
|||||||||||||||
|
10 |
10 |
8,8 |
10 |
7,1 |
9,34 |
9,85 |
0,32 |
9,6 |
1,0 |
8,4 |
22,4 |
45 |
1,6 |
± 0,015 |
14 |
||
|
27,2 |
50 |
17 |
|||||||||||||||
|
32,0 |
55 |
20 |
|||||||||||||||
|
36,8 |
60 |
23 |
|||||||||||||||
Таблица 2
Размеры в мм
|
d1 |
d2 |
d3 не более |
d4 Пред. откл. по h11 |
Диаметр заготовки d5 |
d6 Пред. откл. по h12 |
l3 |
l4 |
l5 |
l6 |
l7 |
l8 |
l9 |
t |
Кол. шагов |
|||
|
Пред. откл |
Номин. |
Пред. откл. |
n |
n1 |
|||||||||||||
|
по h12 |
по h11 |
||||||||||||||||
|
3,5 |
8,5 |
3,1 |
3,3 |
2,54 |
8,27 |
3,46 |
0,10 |
3,5 |
0,7 |
0,35 |
2,9 |
16,8 |
25 |
0,5 |
± 0,012 |
7 |
33 |
|
4,0 |
4,0 |
3,5 |
4,0 |
2,86 |
3,74 |
3,86 |
0,12 |
4,2 |
0,8 |
, 0,40 |
2,8 |
15,6 |
25 |
0,6 |
26 |
||
|
5,0 |
5,0 |
4,4 |
5,0 |
3,69 |
4,66 |
4,86 |
0,16 |
5,6 |
1,1 |
0,90 |
3,9 |
17,6 |
30 |
0,8 |
22 |
||
|
6,0 |
6,0 |
5,3 |
6,0 |
4,41 |
5,60 |
5,88 |
0,20 |
6,0 |
1,2 |
0,60 |
4,0 |
16,0 |
30 |
1,0 |
6 |
16 |
|
|
7,0 |
7,0 |
6,2 |
7,0 |
5,16 |
8,54 |
6,89 |
0,24 |
7,2 |
1,4 |
0,70 |
6,0 |
18,0 |
35 |
1,2 |
15 |
||
|
8,0 |
8,0 |
7,0 |
8,0 |
5,87 |
7,48 |
7,86 |
0,28 |
8,4 |
1,5 |
0,80 |
53 |
21,0 |
40 |
1,4 |
15 |
||
2. Форма наплывов А и Г, полостей Б и В не контролируется.
3. Размеры l, l2 и L по стандартам конструкции и размеров, в которых имеется ссылка на настоящий стандарт.
4. Предельные отклонения размеров между двумя любыми несмежными витками:
± 0,025 мм - для шага t £ 1,4 мм;
± 0,030 мм - для шага t > 1,4 мм.
5. Неуказанные предельные отклонения размеров, допуски формы и расположения поверхностей - по ОСТ 1 00022-80.
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
№ изм. |
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
|||
|
Измененных |
Замененных |
Новых |
аннулированных |
|||||
|
1 |
1, 2 |
3, 4 |
- |
5 |
7286 |
|
|
01.01.79 |
|
2 |
1, 3, 4, 6 |
- |
6 |
- |
9673 |
|
13.06.84 |
01.01.85 |
|
3 |
1, 2, 3, 4, 5, 6 |
- |
- |
- |
9829 |
|
19.04.90 |
01.07.90 |
