ОТРАСЛЕВОЙ СТАНДАРТ
|
НАКАТКА КОЛЬЦЕВАЯ СТЕРЖНЕЙ БОЛТ-ЗАКЛЕПОК ИЗ СТАЛИ Размеры |
ОСТ 1.00120-74Введен впервые Проверен в 1989 г. Подлежит проверке в 1999 г. Проверен в 1984 г. Подлежит проверке в 1989 г. |
Распоряжением Министерства от 22 июля 1874 г. № 087-16 срок введения установлен с 1 января 1975 г.
Несоблюдение стандарта преследуется по закону

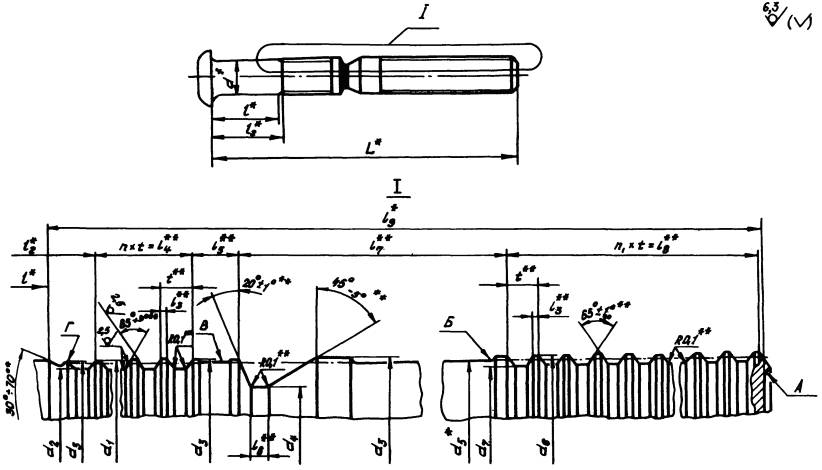

1. Профиль и размеры кольцевой накатки стержней болт-заклепок из стали должны соответствовать указанным на чертеже и в таблице.
____________
* Размеры для справок.
** Размеры обеспечиваются инструментом.
мм
|
d1 |
d2 |
d3 max |
d4 Пред. откл. по h11 |
Диаметр заготовки d5 |
d6 |
d7 |
l3 |
l4 |
l5 |
l6 |
l7 |
l8 |
l9 |
t |
п |
n1 |
||
|
Пред. откл. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||||||||||
|
по h12 |
по h11 |
по h12 |
||||||||||||||||
|
4 |
4 |
3,5 |
3,95 |
2,70 |
3,74 |
3,95 |
3,55 |
0,12 |
4,2 |
0,8 |
0,4 |
2,9 |
15,6 |
25 |
0,6 |
± 0,012 |
7 |
26 |
|
5 |
5 |
4,4 |
4,95 |
3,40 |
4,64 |
4,95 |
4,45 |
0,16 |
5,6 |
1,1 |
0,5 |
3,9 |
17,6 |
30 |
0,8 |
22 |
||
|
6 |
6 |
5,3 |
5,95 |
4,10 |
5,58 |
5,90 |
5,35 |
0,20 |
6,0 |
1,2 |
0,6 |
4,0 |
16,0 |
1,0 |
6 |
16 |
||
|
22,0 |
36 |
22 |
||||||||||||||||
|
8 |
8 |
7,0 |
7,95 |
5,55 |
7,43 |
7,85 |
7,15 |
0,28 |
8,4 |
1,5 |
0,8 |
5,8 |
21,0 |
40 |
1,4 |
15 |
||
|
25,2 |
45 |
18 |
||||||||||||||||
|
30,8 |
50 |
22 |
||||||||||||||||
|
10 |
10 |
8,8 |
9,95 |
6,70 |
9,28 |
9,85 |
8,95 |
0,32 |
9,6 |
1,0 |
8,4 |
22,4 |
45 |
1,6 |
± 0,015 |
14 |
||
|
27,2 |
50 |
17 |
||||||||||||||||
|
32,0 |
55 |
20 |
||||||||||||||||
|
36,8 |
60 |
23 |
||||||||||||||||
2. Форма наплывов А и Г, полостей Б и В не контролируется.
3. Размеры l, l2 и L - по стандартам конструкции и размеров стержней болт-заклепок, в которых имеется ссылка на настоящий стандарт.
4. Предельные отклонения размеров между двумя любыми несмежными нитками:
±0,025 мм - для шага t £ 1,4 мм;
±0,030 мм - для шага t > 1,4 мм.
5. Неуказанные предельные отклонения размеров, допуски формы и расположения поверхностей - по ОСТ 1.00022-80.
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
измененных |
замененных |
новых |
аннулированных |
|||||
|
1 |
1, 2, 3, 5 |
- |
- |
4 |
7284 |
|
|
01.01.79 |
|
2 |
1, 3 |
5 |
5 |
- |
9572 |
|
13.06.84 |
01.01.85 |
|
3 |
1, 2, 3, 4 |
- |
- |
- |
9827 |
|
19.04.90 |
01.07.90 |
