ОТРАСЛЕВОЙ СТАНДАРТ

ДВИГАТЕЛИ ГАЗОТУРБИННЫЕ
И СИЛОВЫЕ УСТАНОВКИ

Акустические характеристики и методы их измерения

ОСТ 1.00036-84

Взамен ОСТ 1.00036-73

Распоряжением Министерства от 29 марта 1984 г. № 298-65 срок введения установлен с 1 января 1985 г.



Настоящий стандарт распространяется на авиационные газотурбинные двигатели (в дальнейшем изложении - двигатели) и авиационные газотурбинные силовые установки (в дальнейшем изложении - силовые установки).

Стандарт не распространяется на силовые установки, включающие лопастные движители - винты турбовинтовых двигателей и винты вертолетов.

Стандарт устанавливает условия и методы измерений шума, необходимый объем и режимы испытаний, измеряемые характеристики шума, требования к стендам и измерительной аппаратуре, способы обработки и представления полученных результатов при различных акустических испытаниях двигателей и силовых установок.

Стандарт соответствует международному стандарту ИСО 3891-78 в части, касающейся методов определения коэффициентов ослабления шума в атмосфере.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Испытания проводятся для:

- подтверждения заявленных данных по шуму двигателя;

- оценки шума самолета с испытуемыми двигателями в контрольных точках (на основе матриц шума, полученных в дальнем звуковом поле);

- оптимизации параметров и конструкции двигателя с целью снижения шума;

- отработки средств снижения шума силовой установки;

- разработки методов снижения шума двигателя для обеспечения научного задела;

- определения акустических нагрузок на элементы конструкции двигателя и самолета;

- получения акустического свидетельства на двигатель.

1.2. Акустическое свидетельство на двигатель - документ, содержащий его акустические характеристики, полученные при типовых стендовых испытаниях и не связанные с возможным использованием данного двигателя на конкретном самолете.

Данные акустического свидетельства на двигатель используются:

- при расчетных исследованиях акустических характеристик различных проектируемых самолетов с данным двигателем;

- для оценки возможности применения двигателя в народном хозяйстве (в судостроении, в гражданской авиации при обслуживании аэропортов и т.д.);

- при разработке систем шумоглушения испытательных боксов.

1.3. Акустические характеристики определяются при типовых испытаниях одного двигателя и распространяются на все двигатели данного типа, имеющие характеристики, соответствующие техническим условиям на двигатель.

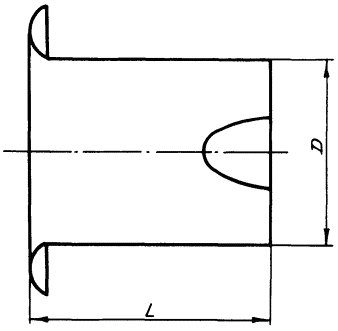

1.4. Двигатели, предназначенные для определения акустического свидетельства на двигатель и имеющие осевой вход, испытываются с типовым воздухозаборником, представляющим собой канал длиной L не более двух диаметров D входного сечения двигателя и имеющим плавно закругленные входные кромки. Схема воздухозаборника приведена на черт. 1.

Черт. 1

Двигатели с неосевым входом испытываются с технологическим воздухозаборным устройством.

При проведении испытаний с целью оценки шума самолета с испытуемыми двигателями целесообразно перед воздухозаборным каналом устанавливать противотурбулентное входное устройство, не вносящее заметных искажений в звуковое поле двигателя.

1.5. Двигатель, предназначенный для определения акустических характеристик, испытывается со своими соплами, если они входят в состав силовой установки. В противном случае, а также при определении акустического свидетельства на двигатель, он испытывается с типовыми соплами.

Типовые сопла представляют собой суживающиеся конические насадки с углом сужения a = 22°30¢, имеющие диаметры критического сечения, зависящие от заданного расхода газа через соответствующий контур двигателя.

1.6. Акустические характеристики модификации двигателя действительны лишь для двигателей, не имеющих, по сравнению с испытанным двигателем, конструктивных отличий в лопаточной части турбокомпрессора низкого давления, в проходных сечениях и обводах реактивных сопел, в размещении и свойствах акустических поглощающих покрытий в двигателе, в программах работы автоматики двигателя, а также в других элементах его конструкции, способных заметно исказить шумовые характеристики.

1.7. Акустические характеристики модификации силовой установки действительны лишь для силовых установок, не имеющих, по сравнению с испытанным двигателем, конструктивных отличий, а также отличий в проходных сечениях и обводах воздухозаборника и реактивных сопел силовой установки, в размещении и свойствах акустических поглощающих покрытий, в программах работы автоматики силовой установки, а также в других ее элементах, способных заметно исказить шумовые характеристики.

1.8. Для измерения параметров двигателя должны быть установлены датчики, номенклатура, расположение и характеристики которых указаны в технических требованиях на каждый испытуемый двигатель.

1.9. Если двигатели выпускаются в двух модификациях - без устройства реверсивной тяги или с таким устройством, акустическое свидетельство на двигатель составляется на двигатель, имеющий устройство реверсивной тяги.

1.10. Испытание двигателей, имеющих свободные турбины, проводится нагрузкой свободной турбины с помощью гидравлического или пневматического тормоза. Тормоз не должен вносить искажений в поток на входе в двигатель и выходе из него, а также заметно искажать шумовые характеристики двигателя.

2. ТРЕБОВАНИЯ К СТЕНДУ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЕ

2.1. Требования к стенду

2.1.1. Основным методом определения акустических характеристик двигателей является метод измерений в дальнем звуковом поле на открытых двигательных стендах.

2.1.2. Измерительная площадка открытого стенда радиусом не менее 300 м (для малоразмерных двигателей не менее 60 м) должна быть ровной и свободной от зданий и различных препятствий, не связанных непосредственно со стендом и способных внести заметные искажения в звуковое поле в местах измерения шума двигателя. Двигатель устанавливается в середине измерительной площадки.

2.1.3. Поверхность земли, ограниченная осью двигателя и измерительным поясом, должна иметь твердое покрытие с коэффициентом звукопоглощения не более 0,05 (бетон, асфальт).

2.1.4. Размещение служебных построек допускается не ближе 25 м от двигателя и только со стороны, противоположной полуокружности измерительного пояса. Высота служебных построек не должна превышать высоту расположения оси двигателя над поверхностью стенда.

2.1.5. Обращенные в сторону измерительного пояса внешние поверхности стен служебных построек, расположенных на расстоянии до 50 м от линии оси двигателя, должны быть облицованы звукопоглощающим материалом, обеспечивающим в диапазоне частот измерений коэффициент звукопоглощения не менее 0,75.

Допускается не подвергать облицовке звукопоглощающим материалом внешние поверхности стен служебных построек, если полная высота стен меньше высоты расположения оси двигателя на величину двух диаметров двигателя.

2.1.6. Пригодность стендов для определения акустических характеристик определяется по результатам проведения ведомственных испытаний (аттестации) или государственных испытаний (аттестации) с выдачей соответствующего свидетельства.

2.1.7. Высота расположения оси двигателя над поверхностью стенда должна быть не менее 1,5 диаметров двигателя. Микрофоны должны быть установлены на двух высотах: на уровне оси двигателя и на расстоянии (0,5 ± 0,1) м от поверхности площадки стенда. При испытаниях малоразмерных двигателей микрофон должен устанавливаться на расстоянии 1,6 м от поверхности площадки стенда.

2.1.8. Стенд должен быть оборудован средствами, обеспечивающими измерение тяги двигателя, расхода топлива, частоты вращения каскадов турбокомпрессора, а также температуры, давления, влажности воздуха, скорости и направления ветра.

2.1.9. Влияние помех должно учитываться в диапазоне частот, указанном в п. 2.2.5. К помехам, в частности, относится шум вспомогательных узлов и механизмов стенда: генераторов, гидравлических тормозов. Шум агрегатов двигателя включается в измеряемый шум двигателя.

Если в процессе измерений акустических характеристик двигателя разность между измеренным уровнем звукового давления и уровнем звукового давления фона в данной полосе частот хотя бы кратковременно может стать меньше 6 дБ или если эта разность, находясь в пределах 6 ¸ 10 дБ, из-за колебаний уровня фона изменяется со временем более чем на ±2,5 дБ, проведение измерений недопустимо.

2.2. Требования к контрольно-измерительной аппаратуре

2.2.1. Для измерений уровней шума применяют акустическую аппаратуру, прошедшую поверку и состоящую из микрофона, усилителя, магнитного регистратора, анализатора, самописца и калибратора. Для измерений в нескольких точках рекомендуется применение многоканальной аппаратуры.

2.2.2. Допускается как проведение анализа в процессе эксперимента, так и последующая обработка магнитозаписи с помощью анализирующей аппаратуры.

2.2.3. При скорости ветра более 3 м/с необходимо использовать ветрозащитный экран. Поправки на потери от ветрозащитного экрана (в зависимости от частоты) учитываются при обработке данных. Допустимое значение поправки не должно превышать 0,4 дБ.

2.2.4. Микрофон должен иметь в диапазоне частот от 45 до 11200 Гц неравномерность частотной характеристики «по давлению» ± 0,5 дБ.

2.2.5. Анализатор и самописец должны обеспечивать третьоктавный анализ среднеквадратичных уровней звукового давления со средними частотами от 50 до 104 Гц с погрешностью измерения ± 1 дБ. Время усреднения должно соответствовать динамической характеристике «медленно». Динамический диапазон анализатора не менее 40 дБ.

2.2.6. При обработке магнитозаписи анализирующая аппаратура должна удовлетворять требованиям п. 2.2.5.

2.2.7. Неравномерность совместной частотной характеристики измерительной, регистрирующей аппаратуры в диапазоне частот от 45 до 11200 Гц - не более ± 2 дБ.

2.2.8. Дополнительная погрешность измерения за счет неравномерности частотной характеристики, вносимой магнитным регистратором, не должна превышать ± 1 дБ.

2.2.9. Динамический диапазон магнитного регистратора не менее 40 дБ.

2.2.10. Акустический калибратор должен обеспечивать возможность подачи на микрофон постоянного уровня звукового давления с погрешностью измерения не более 0,2 дБ. Калибровка приборов должна производиться до и после проведения измерений.

2.2.11. Суммарная погрешность измерительного тракта без использования магнитного регистратора составляет ± 2 дБ, а с использованием магнитного регистратора - ± 2,5 дБ (без учета неравномерности амплитудно-частотной характеристики измерительного тракта).

3. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

3.1. После установки двигателя на стенде снимаются его контрольные характеристики: значение тяги и расход топлива по линии рабочих режимов. Снятие характеристик производится на установившихся режимах, соответствующих режимам, на которых измеряется шум. Допускается использовать мощностные характеристики двигателя, полученные при испытаниях на предприятии-изготовителе.

3.2. В результате измерений шума на каждом из режимов во всех контрольных точках должны быть получены следующие акустические характеристики:

- спектры шума в третьоктавных полосах частот;

- суммарные уровни звукового давления.

3.3. Измерение шума в дальнем звуковом поле производится на полуокружности, расположенной сбоку от двигателя. В случае односторонней подвески двигателя к силовой опоре, измерительная полуокружность располагается в стороне, противоположной расположению силовой опоры. При испытаниях малоразмерных двигателей с неосесимметричным воздухозаборным каналом измерения шума производятся на полной окружности.

3.3.1. Центр измерительного пояса располагается в пределах вертикального цилиндра, основанием которого служит окружность с диаметром, равным диаметру двигателя, а ось совпадает с вертикалью, проведенной через ось двигателя в плоскости входа в его первый лопаточный венец - рабочее колесо или входной направляющий аппарат компрессора или вентилятора.

3.3.2. Радиус окружности измерительного пояса должен быть не менее 25 диаметров двигателя.

3.3.3. Радиус измерительного пояса устанавливается равным 100 м. Допускается проведение измерений на измерительных поясах радиусами 50 и 150 м. Для малоразмерных двигателей допускается также проводить измерения на измерительной окружности радиусом 20 м.

3.3.4. Точки измерений по полуокружности измерительного пояса располагаются через 10°. Отсчет углов измерения (j) начинается от входа в двигатель: 0° - против входа; 180° - против выхода. При испытаниях малоразмерных двигателей с неосесимметричным воздухозаборным каналом точки измерений располагаются на окружности измерительного пояса.

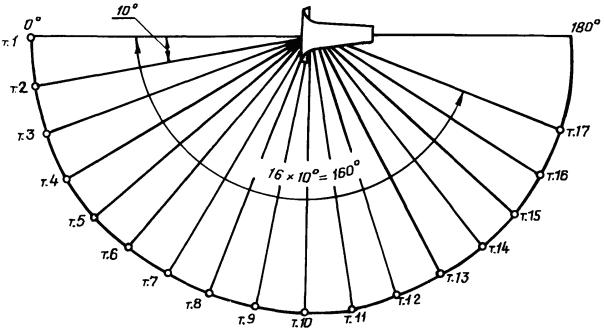

3.3.5. Схема расположения точек измерений в дальнем звуковом поле должна соответствовать указанной на черт. 2.

Черт. 2

3.3.6. На каждом режиме работы двигателя измерения шума в дальнем звуковом поле выполняются в точках 1 - 17. На форсажных режимах допускается проводить измерения акустических характеристик только в точках 4, 7, 10, 13 и 16.

3.3.7. При измерениях шума в дальнем звуковом поле микрофон ориентируется чувствительным элементом так, чтобы направление излучения максимального шума примерно совпадало с направлением, в котором микрофон был откалиброван.

3.4. Измерение шума в ближнем звуковом поле производится в точках 18 - 21 вблизи двигателя (на форсажных режимах допускается проводить измерения акустических характеристик только в точке 20) и в точке, находящейся на внутренней стенке воздухозаборного канала двигателя. У турбореактивных двухконтурных двигателей (ТРДД) измерение шума производится также в точке, находящейся на внутренней стенке наружного контура.

3.4.1. Точки измерения 18 - 21 вблизи двигателя располагаются в горизонтальной плоскости на уровне оси двигателя.

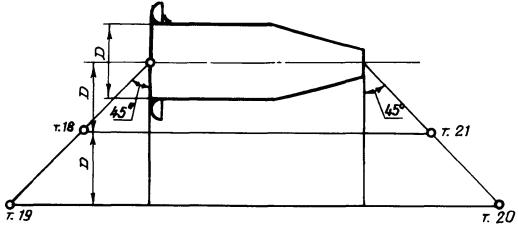

Схема расположения точек измерения вблизи двигателя приведена на черт. 3.

Черт. 3

3.4.2. Точки измерения 18 и 19 располагаются со стороны входа на линии, проведенной из середины входного сечения воздухозаборника под углом 45° к оси двигателя на расстоянии одного и двух диаметров двигателя (соответственно) от его оси.

3.4.3. Точки измерения 20 и 21 располагаются за выходным сечением двигателя на линии, проведенной из середины выходного сечения сопла под углом 45° к оси двигателя на расстоянии двух и одного диаметров двигателя (соответственно) от его оси, причем в случае односторонней подвески двигателя к силовой опоре точки измерений 18 - 21 располагаются со стороны, противоположной силовой опоре.

3.4.4. При измерениях шума в ближнем звуковом поле (точки 18 - 21), микрофон ориентируется чувствительным элементом на центр входного сечения воздухозаборника (точки 18 и 19) или на центр выходного сечения сопла (точки 20 и 21).

3.4.5. Точка измерения на стенке воздухозаборного канала двигателя должна располагаться не ближе 0,1 диаметра от плоскости входа в первый лопаточный венец двигателя и не далее одного диаметра от этой плоскости.

3.4.6. У ТРДД точка измерения на стенке наружного контура двигателя должна располагаться не ближе 0,1 диаметра от выходной плоскости вентилятора и не далее одного диаметра от этой плоскости.

3.4.7. При измерениях шума на стенках воздухозаборного канала и наружного контура двигателя защитная решетка микрофона располагается заподлицо с внутренней поверхностью каналов.

3.5. Измерение шума производится при:

- отсутствии осадков;

- температуре воздуха у земли от минус 10 до плюс 30 °С;

- относительной влажности воздуха 40 - 90 %;

- скорости ветра на высоте 10 м не более 5 м/с и скорости поперечной составляющей ветра не более 2,5 м/с;

- отсутствии аномальных условий ветра, которые могли бы повлиять на измеряемые уровни шума;

- затухании звука в третьоктавной полосе с центральной частотой 8000 Гц, которое не должно превышать 12 дБ на расстоянии 100 м.

Рекомендуется проводить измерения в ночные часы. Атмосферные условия должны регистрироваться каждые 20 мин.

3.6. При проведении испытаний для получения акустического свидетельства на двигатель температура воздуха у земли может изменяться от 2 до 30 °С.

3.7. Предварительно до запуска двигателя при работающих агрегатах стенда в точках измерения 1 - 21 определяются третьоктавные спектры шумового фона и точки с наиболее высоким уровнем фона. Перед началом и после измерений проводится контроль стабильности и шумового фона в двух точках с наиболее высоким уровнем фона: одной в ближнем и одной в дальнем полях.

3.7.1. Шумовые помехи, создаваемые гидравлическим или пневматическим тормозом, определяются заранее путем его испытаний в соответствии с требованиями ГОСТ 12.1.026-80.

3.8. Акустические характеристики двигателя, необходимые для оценки шума самолета в контрольных точках, снимаются на режимах, соответствующих основным режимам его работы, используемым во взлетно-посадочном цикле самолета.

3.9. Акустическое свидетельство на двигатель определяется по следующим характерным режимам его работы по уровню тяги:

- на максимальном режиме, номинальном режиме, режиме 0,4 номинального и режиме земного малого газа;

- при наличии форсажной камеры - на режиме полного форсажа, а также на характерных режимах промежуточного (частичного) форсажа;

- при наличии устройства реверсирования тяги - на режиме реверсирования тяги при номинальном режиме работы двигателя или при режиме, на котором обеспечивается заявленная обратная тяга двигателя. На режиме реверсирования тяги допускается не проводить измерения шумовых характеристик в точках ближнего звукового поля, а также на стенках воздухозаборного канала и наружного контура двигателя;

- при наличии регулируемого глушителя шума реактивной струи - с включенным глушителем на номинальном режиме работы двигателя. При наличии регулируемых элементов у двигателя его акустические характеристики снимаются при характерных положениях этих элементов.

Акустическое свидетельство на вспомогательный газотурбинный двигатель определяется:

- на режиме отбора воздуха (с глушением шума выпускаемого воздуха);

- на режиме отбора электроэнергии;

- на режиме холостого хода (без отбора воздуха и электроэнергии).

3.10. При записи шума с помощью магнитного регистратора время записи должно быть не менее (30+10) с.

3.11. При выполнении третьоктавного анализа шума непосредственно при испытаниях за время не менее чем (30+10) с фиксируется изменение в течение этого времени уровней шума в третьоктавных полосах частот, содержащих первую и вторую гармоники частот следования лопаток рабочих колес всех ступеней вентилятора ТРДД или двух первых ступеней компрессора других двигателей. Частота следования лопаток приближенно рассчитывается до испытаний и уточняется непосредственно во время испытаний.

Основные формулы расчета приведены в справочном приложении 1. Определение третьоктавных полос, содержащих частоты следования лопаток, производится по табл. 1.


Таблица 1

Частотный интервал

Частота, Гц

Нижняя граничная частота fн

45

56

71

90

112

143

180

224

281

354

449

560

707

898

1122

1430

1800

2240

2810

3540

4490

5600

7070

8980

Среднегеометрическая частота fср

50

63

80

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Верхняя граничная частота fв

56

71

90

112

143

180

224

281

354

449

560

707

898

1122

1430

1800

2240

2810

3540

4490

5600

7070

8980

11220


Если частота следования лопаток попадает на границу двух соседних третьоктавных полос, то уровень звукового давления измеряется в обеих частотных полосах за время (30) с.

Рекомендуется в процессе испытаний при выполнении третьоктавного анализа использовать автоматизированную систему сбора и обработки акустической информации.

4. ОБРАБОТКА И ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

4.1. Данные измерений, полученные в третьоктавных полосах частот, должны быть осреднены за время не менее 20 с.

4.2. Осредненные данные измерений в дальнем звуковом поле корректируются с помощью четырех поправок D1, D2, D3 и D4, дБ:

Liприв = Liизм + D1 - D2 - D3 + D4,                                      (1)

где Liприв - приведенное значение уровня звукового давления в i-й точке, дБ;

Liизм - измеренное значение уровня звукового давления в i-й точке, дБ.

Осредненные данные измерений в ближнем звуковом поле корректируются с помощью двух поправок D1 и D2, дБ:

Liприв = Liизм + D1 - D2.                                                      (2)

4.2.1. Результаты акустических измерений корректируются с помощью поправки D1, характеризующей систематическую погрешность аппаратуры - отличие частотных характеристик микрофона, ветрозащитного экрана, кабеля, усилителя, магнитных регистраторов от идеальных при записи и воспроизведении.

4.2.2. Если измеряемый шум превышает уровень помех менее чем на 10 дБ, то для учета помех из измеренного в каждой полосе частот уровня звукового давления вычитается поправка D2, значения которой указаны в табл. 2.

Таблица 2

дБ

Разность между уровнями шума двигателя и значениями шумового фона

Поправка D2

От 6,0 до 8,0 включ.

1,0

Св. 8,0 « 10,0    «

0,5

« 10,0

0,0

4.2.3. Если радиус R измерительного пояса не равен 100 м, результаты измерений шума приводятся к радиусу, равному 100 м, с помощью поправки D3:

                                                           (3)

При R = 50 м поправка D3 = 5,1 дБ, а при R = 150 м поправка D3 = -3,0 дБ.

Для малоразмерных двигателей результаты измерений приводятся к радиусу, равному 20 м.

4.2.4. Результаты измерений всех двигательных и акустических параметров приводятся к следующим условиям приведения:

- температура 15 °С;

- давление 1013 кПа (760 мм рт.ст.);

- относительная влажность 70 %.

Поправка D4, учитывающая ослабление шума при его распространении в атмосфере из-за отклонения фактических метеорологических условий приведения, определяется по формуле:

D4 = 0,01(aiR - ai0100),                                          (4)

где ai - коэффициент ослабления шума в атмосфере в iтретьоктавной полосе частот при температуре воздуха и относительной влажности, измеренных в процессе испытаний на расстоянии 100 м, дБ/м;

ai0 - то же, но при условиях приведения.

Значения коэффициентов ослабления шума в атмосфере приведены в справочном приложении 2.

4.2.5. Из-за отклонения фактических метеорологических условий от условий приведения некоторые параметры двигателя, влияющие на его шум (приведенные обороты, параметры газа в реактивном сопле), могут изменяться.

При соблюдении требований п. 3.5 поправка, отражающая влияние этих изменений на уровень шума, не вносится.

4.2.6. Из-за искажения звукового поля двигателя при поглощении звука поверхностью земли и из-за интерференции прямой и отраженной от земли волн матрица уровней шума двигателя формируется из матриц измеренных уровней шума так, чтобы исключить первые интерференционные провалы, вносящие в спектры шума двигателя наибольшие искажения. До частоты 1250 Гц включительно матрица шума состоит из уровней звукового давления, измеренных на высоте 0,4 - 0,6 м, а начиная с частоты 1600 Гц - из уровней звукового давления, измеренных на уровне оси двигателя.

4.2.7. Результаты всех расчетов округляются до десятых долей децибела.

4.3. По результатам испытаний двигателя выпускается технический отчет, включающий:

- краткое описание испытанного двигателя;

- описание отличий испытанного двигателя от основного варианта двигателя;

- таблицу частот следования рабочих лопаток рабочих колес вентилятора, двух первых ступеней компрессора и двух последних ступеней турбины на всех режимах, на которых выполнялись акустические измерения;

- таблицу режимов работы двигателя, на которых выполнялись акустические измерения, с показаниями приборов, контролировавших частоты вращения каскадов турбокомпрессора;

- таблицу параметров, характеризующих атмосферные условия в районе стенда в дни проведения испытаний;

- план стенда с описанием размещения и основными характеристиками служебных построек, а также с расположением точек измерения шума в дальнем звуковом поле;

- схему двигателя с описанием расположения точек измерения в ближнем акустическом поле;

- дроссельные характеристики двигателя;

- краткое описание использованной электроакустической аппаратуры с основными характеристиками приборов и тракта;

- результаты проверки стабильности измерений;

- результаты оценки шумового фона в тех точках, в которых суммарный уровень шума превышает уровень фона менее чем на 10 дБ;

- матрицы измеренных уровней звукового давления во всех точках для всех режимов работы двигателя;

- матрицы приведенных (т.е. с учетом поправок) уровней звукового давления в третьоктавных полосах частот, суммарного звукового давления, уровней воспринимаемого шума, звуковой мощности и суммарной звуковой мощности в третьоктавных полосах частот в точках измерений 1 - 17 для всех режимов работы двигателя;

- сравнение полученных данных по шуму двигателя с заявленными результатами расчетов и т.д.

4.4. Таблицы частот следования рабочих лопаток, режимов работы двигателя и параметров, характеризующих атмосферные условия, составляются для каждого испытания (запуска) двигателя. Допускается сокращение числа таблиц, если отличия в параметрах несущественны. Последнее специально оговаривается в примечаниях к таблицам.

4.5. План стенда с описанием размещения и основными характеристиками служебных построек, а также расположение точек измерений шума в дальнем акустическом поле могут не приводиться в отчете, если они уже были опубликованы в вышедших ранее технических документах и со времени опубликования никаких изменений стенда и расположения точек измерений не производилось. На эти документы должна быть сделана соответствующая ссылка.

4.6. Акустическое свидетельство на двигатель выпускается в виде отдельного документа и содержит:

- краткое описание испытанной модификации двигателя;

- основные параметры двигателя;

- таблицу частот следования лопаток всех рабочих колес вентилятора, двух первых ступеней турбины, типовые формы которой приведены в рекомендуемом приложении 3;

- матрицы основных акустических характеристик двигателя для каждого установленного режима в соответствии с требованиями п. 3.9.

4.6.1. В числе основных характеристик дальнего звукового поля двигателя (точки измерений 1 - 17) в акустическом свидетельстве на двигатель должны содержаться:

- приведенные спектры шума в третьоктавных полосах частот;

- суммарные уровни звукового давления, рассчитанные по приведенным спектрам шума в третьоктавных полосах частот;

- уровни воспринимаемого шума (PN дБ), определенные в соответствии с требованиями ГОСТ 17229-78, по приведенным спектрам шума в третьоктавных полосах частот;

- уровни звуковой мощности в каждой третьоктавной полосе частот, рассчитанные по приведенным спектрам шума в третьоктавных полосах частот;

- суммарный уровень звуковой мощности, рассчитанный по спектру звуковой мощности двигателя.

Типовые формы таблиц, содержащих перечисленные в данном пункте шумовые характеристики двигателя, приведены в рекомендуемом приложении 3.

4.6.2. В числе основных характеристик ближнего поля двигателя в акустическом свидетельстве на двигатель должны содержаться:

- приведенные спектры шума в третьоктавных полосах частот;

- суммарные уровни звукового давления, определенные по приведенным спектрам шума в третьоктавных полосах частот.

Типовая форма таблиц, содержащих перечисленные в данном пункте шумовые характеристики двигателя, приведена в рекомендуемом приложении 3.

ПРИЛОЖЕНИЕ 1

Справочное

ОСНОВНЫЕ ФОРМУЛЫ РАСЧЕТА

1. Суммарный уровень звукового давления L в каждой контрольной точке определяется по формуле:

                                                  (l)

где Li - уровень звукового давления в i-й третьоктавной полосе частот, дБ (i = 1, 2 ... 24).

2. Уровень звуковой мощности в дальнем звуковом поле ei в i-й третьоктавной полосе частот в предположении, что излучение звука происходит в полусферу, определяется по формуле:

                                          (2)

При этом условно принимается, что уровень звукового давления для j = 170° равняется уровню звукового давления, измеренному в точке 17 (при j = 160°).

3. Суммарный уровень звуковой мощности в дальнем звуковом поле e определяется по формуле:

                                                  (3)

4. Средний по времени уровень звукового давления в дальнем звуковом поле в i-й третьоктавной полосе частот вычисляется по формуле:

                                    (4)

где Lij - уровень звукового давления в соответствующей третьоктавной полосе частот в j-й момент времени, дБ (j = 1, 2 ... n).

5. Частота следования лопаток рабочего колеса вентилятора или компрессора fсл 1 определяется по формуле:

fсл 1 = v×z,                                                                   (5)

где v - частота вращения рабочего колеса вентилятора или компрессора;

z - число лопаток.

Под n-й гармоникой частоты следования лопаток понимается величина:

fсл.n = nfсл 1                                                          (6)

ПРИЛОЖЕНИЕ 2

Справочное

КОЭФФИЦИЕНТЫ ОСЛАБЛЕНИЯ ШУМА В АТМОСФЕРЕ

1. Коэффициенты ослабления шума в атмосфере ai0 при условиях приведения на расстоянии 100 м приведены в табл. 1.

Таблица 1

Среднегеометрическая частота fср, Гц

Коэффициент ослабления шума в атмосфере ai0, дБ/м

50

0

63

80

100

0,1

125

160

200

250

315

0,2

400

500

630

0,3

800

0,4

1000

0,5

1250

0,6

1600

0,8

2000

1,0

2500

1,3

3150

1,8

4000

2,5

5000

3,0

6300

4,2

8000

6,1

10000

9,0

2. Коэффициенты ослабления шума в атмосфере ai на расстоянии 100 м при относительной влажности 40 % приведены в табл. 2.

Таблица 2

Среднегеометрическая частота fср, Гц

Коэффициент ослабления шума в атмосфере ai, дБ/м

при температуре воздуха, °С

-10

-5

0

5

10

15

20

25

30

50

0

0

0

0

0

0

0

0

0

63

0

0

0

0

0

0

0

0

0

80

0

0

0

0

0

0

0

0

0,1

100

0,1

0

0

0

0

0

0,1

0,1

0,1

125

0,1

0

0,1

0

0,1

0,1

0,1

0,1

0,1

160

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

200

0,2

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

250

0,2

0,1

0,2

0,1

0,1

0,1

0,1

0,1

0,2

315

0,3

0,2

0,2

0,1

0,1

0,1

0,2

0,2

0,2

400

0,5

0,3

0,4

0,2

0,2

0,2

0,2

0,2

0,2

500

0,6

0,4

0,5

0,3

0,2

0,2

0,3

0,3

0,3

630

0,9

0,5

0,7

0,4

0,3

0,3

0,3

0,4

0,4

800

1,2

0,8

1,0

0,6

0,4

0,4

0,4

0,5

0,5

1000

1,4

1,1

1,4

0,8

0,6

0,5

0,5

0,6

0,6

1250

1,8

1,5

1,9

1,2

0,9

0,7

0,7

0,7

0,8

1600

2,1

2,1

2,6

1,7

1,3

1,0

0,9

0,9

1,0

2000

2,5

2,9

3,2

2,4

1,9

1,5

1,2

1,2

1,2

2500

2,8

4,1

4,0

3,3

2,6

2,1

1,7

1,6

1,7

3150

3,2

5,6

4,9

4,7

3,8

3,0

2,4

2,1

2,1

4000

3,6

7,2

5,9

6,5

5,4

4,3

3,5

3,0

2,8

5000

3,8

8,1

6,3

7,7

6,5

5,2

4,2

3,5

3,3

6300

4,3

10,0

7,2

10,7

9,0

7,3

6,0

4,9

4,4

8000

5,0

12,3

8,3

14,4

12,6

10,6

8,7

7,1

6,1

10000

5,8

14,8

9,5

18,4

17,8

15,2

12,7

10,5

8,8

3. Коэффициенты ослабления шума в атмосфере ai на расстоянии 100 м при относительной влажности 50 % приведены в табл. 3.

Таблица 3

Среднегеометрическая частота fср, Гц

Коэффициент ослабления шума в атмосфере ai, дБ/м

при температуре воздуха, °С

-10

-5

0

5

10

15

20

25

30

50

0

0

0

0

0

0

0

0

0

63

0

0

0

0

0

0

0

0

0

80

0

0

0

0

0

0

0

0

0,1

100

0

0

0

0

0

0

0,1

0,1

0,1

125

0,1

0

0

0

0,1

0,1

0,1

0,1

0,1

160

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

200

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

250

0,2

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,2

315

0,3

0,2

0,1

0,1

0,1

0,1

0,2

0,2

0,2

400

0,4

0,3

0,2

0,2

0,2

0,2

0,2

0,2

0,3

500

0,5

0,4

0,3

0,2

0,2

0,2

0,3

0,3

0,3

630

0,7

0,6

0,4

0,3

0,3

0,3

0,3

0,4

0,4

800

1,0

0,8

0,6

0,5

0,4

0,4

0,4

0,5

0,5

1000

1,4

1,1

0,9

0,6

0,5

0,5

0,5

0,6

0,6

1250

1,8

1,6

1,2

0,9

0,7

0,6

0,7

0,7

0,8

1600

2,3

2,2

1,8

1,3

1,0

0,9

0,9

0,9

1,0

2000

2,8

3,1

2,4

1,9

1,5

1,2

1,1

1,2

1,3

2500

3,4

4,0

3,4

2,7

2,1

1,6

1,5

1,5

1,7

3150

4,0

5,1

4,7

3,8

3,0

2,3

2,0

1,9

2,1

4000

4,6

6,4

6,7

5,5

4,4

3,4

2,8

2,6

2,7

5000

4,9

7,2

7,9

6,5

5,2

4,2

3,4

3,1

3,1

6300

5,4

8,6

10,2

8,9

7,3

5,9

4,7

4,1

4,0

8000

6,2

10,2

13,1

12,5

10,5

8,5

6,9

5,8

5,4

10000

16,4

11,9

17,2

17,8

15,0

12,4

10,2

8,4

7,5

4. Коэффициенты ослабления шума в атмосфере ai на расстоянии 100 м при относительной влажности 60 % приведены в табл. 4.

Таблица 4

Среднегеометрическая частота fср, Гц

Коэффициент ослабления шума в атмосфере ai, дБ/м

при температуре воздуха, °С

-10

-5

0

5

10

15

20

25

30

50

0,

0

0

0

0

0

0

0

0

63

0

0

0

0

0

0

0

0

0

80

0

0

0

0

0

0

0

0

0,1

100

0

0

0

0

0

0

0,1

0,1

0,1

125

0,1

0

0

0

0,1

0,1

0,1

0,1

0,1

160

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

200

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

250

0,2

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,2

315

0,2

0,2

0,1

0,1

0,1

0,1

0,2

0,2

0,2

400

0,3

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,3

500

0,5

0,3

0,2

0,2

0,2

0,2

0,3

0,3

0,3

630

0,6

0,5

0,3

0,3

0,3

0,3

0,3

0,4

0,4

800

0,9

0,7

0,5

0,4

0,4

0,4

0,4

0,5

0,5

1000

1,2

1,0

0,7

0,5

0,5

0,5

0,5

0,6

0,6

1250

1,7

1,3

1,0

0,7

0,6

0,6

0,7

0,7

0,6

1600

2,3

1,9

1,5

1,1

0,9

0,8

0,9

0,9

1,0

2000

2,9

2,6

2,1

1,6

1,2

1,1

1,1

1,2

1,3

2500

3,6

3,6

2,9

2,2

1,7

1,4

1,4

1,5

1,7

3150

4,4

5,0

4,1

3,2

2,5

2,0

1,8

1,9

2,1

4000

5,3

6,6

5,7

4,6

3,6

2,8

2,5

2,5

2,7

5000

5,8

7,4

6,8

5,5

4,3

3,4

2,9

2,9

3,1

6300

6,6

9,2

9,3

7,7

6,1

4,9

4,0

3,8

4,0

8000

7,6

11,4

13,0

10,9

8,9

7,2

5,8

5,2

5,2

10000

8,7

13,8

16,9

15,3

12,8

10,4

8,5

7,3

7,0

5. Коэффициенты ослабления шума в атмосфере ai на расстоянии 100 м при относительной влажности 70 % приведены в табл. 5.

Таблица 5

Среднегеометрическая частота fср, Гц

Коэффициент ослабления шума в атмосфере ai, дБ/м

при температуре воздуха, °С

-10

-5

0

5

10

15

20

25

30

50

0

0

0

0

0

0

0

0

0

63

0

0

0

0

0

0

0

0

0

80

0

0

0

0

0

0

0

0

0,1

100

0

0

0

0

0

0

0,1

0,1

0,1

125

0

0

0

0

0,1

0,1

0,1

0,1

0,1

160

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

200

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

250

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,2

315

0,2

0,1

0,1

0,1

0,1

0,1

0,2

0,2

0,2

400

0,3

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,3

500

0,4

0,3

0,2

0,2

0,2

0,2

0,3

0,3

0,3

630

0,6

0,4

0,3

0,3

0,3

0,3

0,3

0,4

0,4

800

0,8

0,6

0,4

0,3

0,3

0,4

0,4

0,5

0,5

1000

1,1

0,8

0,6

0,5

0,4

0,5

0,5

0,6

0,6

1250

1,5

1,1

0,8

0,6

0,6

0,6

0,7

0,7

0,8

1600

2,1

1,7

1,2

0,9

0,8

0,8

0,9

0,9

1,0

2000

2,9

2,3

1,8

1,3

1,1

1,0

1,1

1,2

1,3

2500

3,7

3,2

2,5

1,9

1,5

1,3

1,4

1,5

1,7

3150

4,6

4,4

3,5

2,7

2,1

1,8

1,8

1,9

2,1

4000

5,7

6,3

5,0

4,0

3,1

2,5

2,3

2,5

2,7

5000

6,3

7,3

6,0

4,7

3,7

3,0

2,7

2,8

3,1

6300

7,5

9,3

8,2

6,6

5,3

4,2

3,7

3,6

4,0

8000

8,8

11,8

11,6

9,6

7,6

6,1

5,1

4,9

5,2

10000

10,2

14,8

16,4

13,7

11,1

9,0

7,4

6,8

6,8

6. Коэффициенты ослабления шума в атмосфере ai на расстоянии 100 м при относительной влажности 80 % приведены в табл. 6.

Таблица 6

Среднегеометрическая частота fср, Гц

Коэффициент ослабления шума в атмосфере ai, дБ/м

при температуре воздуха, °С

-10

-5

0

5

10

15

20

25

30

50

0

0

0

0

0

0

0

0

0

63

0

0

0

0

0

0

0

0

0

80

0

0

0

0

0

0

0

0

0,1

100

0

0

0

0

0

0

0,1

0,1

0,1

125

0

0

0

0

0,1

0,1

0,1

0,1

0,1

160

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

200

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

250

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,2

315

0,2

0,1

0,1

0,1

0,1

0,1

0,2

0,2

0,2

400

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,3

500

0,3

0,2

0,2

0,2

0,2

0,2

0,3

0,3

0,3

630

0,5

0,3

0,3

0,2

0,3

0,3

0,3

0,4

0,4

800

0,7

0,5

0,4

0,3

0,3

0,4

0,4

0,5

0,5

1000

1,0

0,7

0,5

0,4

0,4

0,5

0,5

0,6

0,6

1250

1,3

1,0

0,7

0,6

0,6

0,6

0,7

0,7

0,8

1600

1,9

1,5

1,1

0,8

0,7

0,8

0,9

0,9

1,0

2000

2,6

2,0

1,5

1,1

1,0

1,0

1,1

1,2

1,3

2500

3,6

2,9

2,2

1,6

1,3

1,3

1,4

1,5

1,7

3150

4,7

4,0

3,1

2,4

1,9

1,7

1,8

1,9

2,1

4000

5,9

5,6

4,5

3,4

2,7

2,3

2,3

2,5

2,7

5000

6,6

6,6

5,3

4,1

3,2

2,7

2,6

2,8

3,1

6300

8,1

9,1

7,4

5,9

4,6

3,7

3,4

3,6

4,0

8000

9,8

12,0

10,4

8,4

6,7

5,4

4,8

4,8

5,2

10000

11,5

15,3

14,8

12,2

9,8

7,8

6,7

6,4

6,8

7. Коэффициенты ослабления шума в атмосфере ai на расстоянии 100 м при относительной влажности 90 % приведены в табл. 7.

Таблица 7

Среднегеометрическая частота fср, Гц

Коэффициент ослабления шума в атмосфере ai, дБ/м

при температуре воздуха, °С

-10

-5

0

5

10

15

20

25

30

50

0

0

0

0

0

0

0

0

0

63

0

0

0

0

0

0

0

0

0

80

0

0

0

0

0

0

0

0

0,1

100

0

0

0

0

0

0

0,1

0,1

0,1

125

0

0

0

0

0,1

0,1

0,1

0,1

0,1

160

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

200

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

250

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,2

315

0,1

0,1

0,1

0,1

0,1

0,1

0,2

0,2

0,2

400

0,1

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,3

500

0,2

0,2

0,3

0,2

0,2

0,2

0,3

0,3

0,3

630

0,2

0,3

0,4

0,2

0,3

0,3

0,3

0,4

0,4

800

0,3

0,4

0,6

0,3

0,3

0,4

0,4

0,5

0,5

1000

0,5

0,6

0,9

0,4

0,4

0,5

0,5

0,6

0,6

1250

0,6

0,9

1,2

0,5

0,6

0,6

0,7

0,7

0,8

1600

0,9

1,3

1,7

0,7

0,7

0,8

0,9

0,9

1,0

2000

1,3

1,8

2,4

1,0

0,9

1,0

1,1

1,2

1,3

2500

1,9

2,6

3,3

1,4

1,2

1,3

1,4

1,5

1,7

3150

2,6

3,6

4,6

2,1

1,7

1,6

1,8

1,9

2,1

4000

4,0

5,1

6,0

3,0

2,4

2,2

2,3

2,5

2,7

5000

4,8

6,0

6,7

3,7

2,9

2,6

2,6

2,8

3,1

6300

6,7

8,3

8,3

5,2

4,0

3,4

3,3

3,6

4,0

8000

9,5

11,7

10,4

7,6

6,0

4,9

4,5

4,8

5,2

10000

13,5

15,4

12,6

11,0

8,8

7,1

6,3

6,3

6,3

Примечание. Для определения поправок при промежуточных значениях влажности и температуры применяется метод графического интерполирования.


ПРИЛОЖЕНИЕ 3

Рекомендуемое

ТИПОВЫЕ ФОРМЫ ТАБЛИЦ АКУСТИЧЕСКОГО СВИДЕТЕЛЬСТВА НА ДВИГАТЕЛЬ

1. В табл. 1, 2 и 3 в качестве примера использованы данные, относящиеся к ТРДД, со степенью двухконтурности 2, 3, с трехступенчатым вентилятором и четырехступенчатой турбиной.

2. Частоты следования лопаток рабочих колес вентилятора и турбины низкого давления приведены в табл. 1.

Таблица 1

Режим

Частота вращения, об/мин

Первая fсл1 и fсл2 вторая гармоники частот следования лопаток и среднегеометрические частоты fср третьоктавных частот, Гц

Вентилятор

Турбина низкого давления

1-я ступень z* = 38

2-я ступень z* = 35

3-я ступень z* = 37

3-я и 4-я ступени z* = 84

fсл1

fср1

fсл2

fср2

fсл1

fср1

fсл2

fср2

fсл1

fср1

fсл2

fср2

fсл1

fср1

fсл2

fср2

Максимальный

4640

2940

3150

5880

6300

2710

2500

5420

5000

2865

3150

5730

6300

6500

6300

13000

12500

Номинальный

4315

2735

2500

5470

5000

2520

2500

5040

5000

2665

2500

5330

5000

6040

5300

12080

12500

0,4 номинального

3110

1972

2000

3944

4000

1816

2000

3632

4000

1920

2000

3840

4000

4350

4000

8700

8000

Малый газ

1600

1014

1000

2028

2000

934

1000

1868

2000

987

1000

1974

2000

2240

2500

4480

4000

* z - число рабочих лопаток.

3. Шумовые характеристики двигателя на режиме 0,4 номинального в дальнем звуковом поле приведены в табл. 2.

Таблица 2

Среднегеометрическая частота fср, Гц

Приведенные уровни звукового давления, дБ

Уровни звуковой мощности, дБ

Угол измерения шума j (номер точки измерения)

0° (1)

10° (2)

20° (3)

30° (4)

40° (5)

50° (6)

60° (7)

70° (8)

80° (9)

90° (10)

100° (11)

110° (12)

120° (13)

130° (14)

140° (15)

150° (16)

160° (17)

50

77,3

77,1

77,8

78,3

78,0

81,0

78,1

77,5

77,7

80,1

79,5

81,0

80,5

80,3

81,1

81,7

81,6

136,7

63

80,8

80,4

80,3

79,6

79,7

82,4

81,7

80,1

80,2

81,9

81,5

82,0

81,7

82,2

81,6

82,4

83,0

138,5

80

79,0

78,3

77,6

76,9

76,7

79,7

79,2

78,5

78,8

79,5

79,4

80,7

80,9

80,8

80,5

79,7

79,5

136,6

100

76,8

76,1

75,3

76,2

75,4

78,2

76,6

77,1

77,9

78,9

78,7

79,4

79,4

79,1

79,4

78,0

76,8

135,4

125

76,9

76,7

76,5

77,0

75,4

77,4

76,7

76,2

76,2

77,1

76,3

77,1

77,4

77,8

77,2

77,9

74,7

134,1

160

73,8

74,0

74,3

74,8

72,4

74,1

73,1

73,2

73,2

73,1

72,4

72,7

72,5

72,5

73,2

73,6

70,3

130,5

200

71,9

71,7

72,2

71,8

70,2

70,3

71,7

70,6

71,2

79,4

70,4

70,4

68,4

68,6

69,0

70,0

68,6

127,8

250

70,1

69,4

68,6

68,4

66,6

67,4

68,6

68,0

68,5

67,6

66,7

68,2

70,0

71,2

70,4

69,5

68,6

126,3

315

72,6

70,2

70,2

71,6,

70,4

69,5

69,1

68,2

70,6

72,2

72,3

72,1

76,3

77,5

76,9

74,8

72,7

130,8

400

77,9

76,4

75,2

76,0

75,1

73,7

72,6

73,0

74,5

75,8

77,1

77,4

80,1

82,3

81,6

77,4

75,1

135,3

500

81,6

79,8

77,3

78,4

77,4

75,9

75,3

74,0

75,3

76,4

78,2

78,5

80,9

82,9

81,4

76,5

73,5

136,2

630

80,7

79,2

80,1

79,6

77,2

77,3

74,6

74,8

75,7

76,5

79,4

80,7

82,3

83,0

81,0

76,5

73,8

137,1

800

79,9

79,4

79,3

79,0

77,2

77,2

76,1

74,8

75,6

76,8

77,7

79,3

80,1

80,3

78,1

75,7

74,0

136,0

1000

90,2

88,7

87,9

88,7

87,2

88,0

87,7

84,2

86,2

87,0

86,3

89,5

89,0

89,0

84,0

83,7

81,0

145,6

1250

87,3

86,9

86,9

84,6

82,7

81,6

80,3

80,2

80,7

81,1

83,5

85,3

87,8

88,7

82,9

78,9

77,7

142,5

1600

88,1

98,8

94,9

90,7

90,4

89,5

90,2

91,1

92,4

89,4

93,0

97,9

102,1

102,1

93,0

89,4

91,5

154,7

2000

84,4

86,1

86,6

87,1

87,8

86,6

84,7

83,7

82,7

85,1

86,5

87,9

90,5

90,3

85,5

81,9

80,0

145,7

2500

82,6

83,7

84,3

84,5

85,8

85,2

85,3

81,6

81,8

83,1

84,4

86,2

88,6

90,2

84,0

80,3

77,3

144,5

3150

85,3

85,4

89,0

88,3

84,2

85,5

84,7

85,3

86,3

85,9

87,7

89,5

89,2

90,3

86,2

83,8

81,3

146,7

4000

87,7

87,2

87,9

87,8

87,6

87,0

85,7

85,0

84,4

86,5

89,3

91,7

89,9

90,1

86,5

84,3

80,8

147,9

5000

85,1

86,4

84,7

83,6

87,2

84,9

85,0

81,8

80,9

85,4

88,3

80,2

90,3

92,4

87,1

83,5

79,8

147,6

6300

80,8

81,1

81,2

81,4

83,4

80,1

80,0

78,0

78,4

80,0

82,6

84,9

86,9

89,9

82,7

77,8

74,4

144,6

8000

80,6

79,5

81,0

80,2

80,2

79,6

77,6

77,9

77,8

80,4

83,8

86,1

82,7

84,2

79,8

77,9

73,9

144,1

10000

75,2

75,6

75,5

75,3

78,3

74,9

74,9

72,4

72,6

75,5

79,3

81,0

81,8

82,7

78,6

74,3

70,3

142,7

L, дБ

97,0

100,7

98,8

97,3

97,0

96,6

96,1

95,4

96,1

96,2

98,3

101,3

103,8

104,2

97,7

9 5,0

94,5

151,9

PNL, РN дБ

110,3

113,5

111,7

110,7

110,4

109,8

108,9

108,3

109,1

109,4

111,7

114,3

116,8

117,3

110,8

107,7

107,4

-

Примечание. PNL в РN дБ - уровень воспринимаемого шума, определяется по ГОСТ 17229-78.


4. Шумовые характеристики двигателя на режиме 0,4 номинального в ближнем звуковом поле приведены в табл. 3.

Таблица 3

Среднегеометрическая частота fср, Гц

Приведенные уровни звукового давления, дБ

Номер точки измерения

Точка, находящаяся на внутренней стенке воздухозаборного канала двигателя

Точка, находящаяся на внутренней стенке наружного контура двигателя

18

19

20

21

50

77,2

76,1

84,0

78,2

77,3

77,6

63

76,3

77,7

77,1

74,4

79,3

79,3

80

79,1

78,6

78,7

73,1

74,0

75,0

100

81,6

80,1

79,3

73,3

72,0

74,8

125

81,5

78,3

81,4

72,0

71,7

73,7

160

74,3

76,2

77,2

73,1

73,3

77,3

200

74,3

76,2

77,2

73,2

77,8

82,0

250

75,1

73,3

79,1

73,1

78,9

82,1

315

75,2

77,1

79,2

74,4

77,3

81,3

400

78,5

79,4

81,7

76,3

76,4

77,4

500

78,5

79,8

80,3

75,8

76,1

78,8

630

77,4

79,4

78,7

76,7

78,8

79,3

800

81,7

84,6

83,9

81,9

80,0

70,9

1000

82,8

85,7

84,3

82,3

82,3

81,4

1250

82,1

86,3

85,5

82,1

82,2

71,3

1600

99,3

101,1

97,0

94,3

91,7

86,5

2000

102,1

105,5

107,7

102,8

102,8

101,5

2500

87,4

87,6

89,9

85,7

86,9

84,3

3150

93,4

93,2

92,1

87,3

86,4

86,1

4000

98,5

100,4

104,4

96,6

96,6

97,0

5000

89,3

90,5

92,4

88,2

87,5

86,8

6300

90,1

92,0

95,6

92,9

92,3

91,7

8000

88,0

89,8

91,7

89,5

88,1

87,6

10000

84,7

85,9

88,3

85,8

84,7

83,3

L, дБ

105,5

105,7

106,4

102,6

104,5

101,3



СОДЕРЖАНИЕ





© 2013 Ёшкин Кот :-)
