ОСТ 1 13678-80 ОСТ 1 13679-80 ОСТ 1 13680-80 ОСТ 1 14703-90 Тройники ввертные. Конструкция и размеры

ОТРАСЛЕВЫЕ СТАНДАРТЫ

ТРОЙНИКИ ВВЕРТНЫЕ

Конструкция и размеры

ОСТ 1 13678-80

ОСТ 1 13679-80

ОСТ 1 13680-80

ОСТ 1 14703-90

Введен впервые

Проверено в 1985 г.

Распоряжением Министерства от 14 мая 1980 г. № 087-16

Срок введения установлен с 1 января 1981 г.

Несоблюдение стандарта преследуется по закону

1. Настоящие стандарты распространяются на ввертные тройники (в дальнейшем изложении - тройники), предназначенные для разъемных соединений трубопроводов.

2. Конструкция и размеры тройников должны соответствовать указанным на черт. 1, 2 и в таблице.

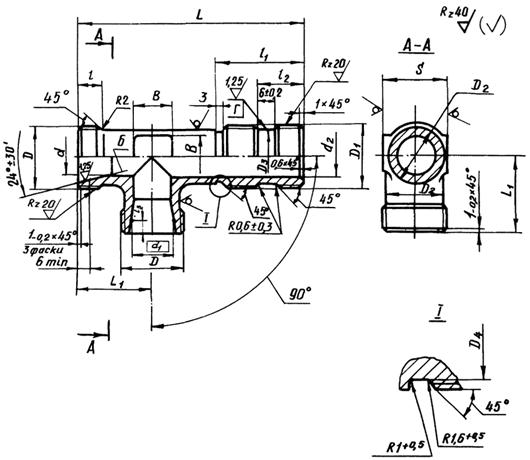

Для D₁ < D

Черт. 1

Для D₁ = D

Остальное - см. черт. 1

Черт. 2

Размеры, мм

Наружный диаметр трубы D_н^*	D	D₁	D₂	D₃	D₄	d	d₁	d₂	S	l	l₁	l₂	l₃	L	L₁	B	Масса, г
				Пред. откл. h11									l₃
				Пред. откл. h11									Пред. откл. ±0,1				Титановый сплав	Сталь
6	MR12×1,25	MR10	9	7,6	7,8	5	8,0	4	9	9	24	13	1,3	51	19	7	21,2	36,6
														54			22,0	37,8
														62			23,9	41,0
	MR12×1,5													51			21,2	36,6
														54			22,0	37,8
														62			23,9	41,0
8	MR14×1,5	MR12×1,5	11	9,6	9,8	7	10,0	6	11		25	14		54	20		24,4	42,1
														60			26,4	45,2
														68			29,7	51,0
10	MR16×1,5	MR14×1,5	13	11,6	11,8	9	12,0	8	13	10				58	22	9	30,9	53,4
														66			34,2	58,6
														76			37,8	64,8
12	MR18×1,5	MR16×1,5	15	13,6	13,8	10	14,0	10	17	11	27	15		63	24	10	43,3	74,8
														71			47,2	80,9
														81			52,1	89,4
		MR18×1,5		15,6	-						24			63			47,5	82,0
														71			50,5	87,2
														81			55,9	96,4
14	MR20×1,5	MR20×1,5	17	17,6		12	16,0	12			26	16		67	25	12	51,7	89,2
														72			54,6	93,6
														82			60,4	103,5
16	MR22×1,5	MR22×1,5	19	19,6		14	18,0	14	19					69	27	14	56,7	97,8
														78			62,4	107,0
														88			69,0	118,2
18	MR24×1,5	MR24×1,5	21	21,6		16	20,0	16	22		28	18		73	28	16	66,9	115,4
														86			76,0	130,2
														98			84,7	145,2
20	MR27×1,5	MR27×1,0	24	24,6		18	22,4	18	24				1,5	78	30	18	92,9	160,2
														88			102,5	175,7
														100			114,0	196,0
22	MR30×1,5	MR30×1,5	27	27,6		20	24,4	20	27		30	19		86	31		118,1	203,7
														97			131,5	226,0
														110			146,6	251,9
25	MR33×1,5	MR30×1,5	30	27,6	27,8	23	27,4	22	30		33	19		88	33	22	138,5	238,9
														99			155,5	267,1
														112			173,0	296,6
28	MR36×1,5	MR33×1,5	33	30,6	30,8	26	30,4	25	36		35	20		90	35	25	160,0	276,0
														105			185,6	319,0
														118			205,0	352,1
30	MR39×1,5	MR36×1,5	35	33,6	33,8	28	33,0	27		12		21		96	38	28	213,0	367,3
														108			235,0	404,0
													2,3	121			261,0	447,7
32	MR42×2	MR39×1,5	37	36,6	36,8	30	35,0		41		36	22		100	40	30	246,6	425,3
														116			275,0	471,5
														130			304,0	521,3
34			38			32	36,6	30					2,1	100			185,7	320,3
														116			218,0	374,0
														130			241,0	413,4
36	MR45×2	MR42×1,5	41	39,6	39,8	34	39,0	32						105			241,5	416,5
														116			269,0	461,0
														130			297,0	509,8
38	MR48×2	MR45×1,5	43	42,6	42,8	36	41,0	34	46				2,3	107	42		280,6	483,8
														118			309,0	530,0
														132			344,0	589,2
42	MR52×2	MR48×1,5	47	45,6	45,8	40	45,0	37	50					114	44	32	349,1	601,9
														125			380,0	658,0
														139			426,0	738,0

^* Размер для справок.

3. Материал: титановые сплавы ВТ3-1, ВТ6 заготовка-штамповка ОСТ 1 90000-70, группа контроля III сталь 13Х11Н2В2МФ-Ш заготовка-штамповка ОСТ 1 90176-75, группа контроля III; сталь 15Х16Н2АМ-Ш ТУ 14-1-948-74, заготовка-штамповка ОСТ 1 90176-75, группа контроля III.

4. Неуказанные штамповочные радиусы - 2,5 мм.

5. Неуказанные предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.

6. Термическая обработка: тройники из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRC_э, группа контроля 4 ОСТ 1 00021-78^*.

7. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 100022-80.

8. Допуск радиального биения поверхности Б относительно оси резьбы D₁ - 0,05 мм.

9. Допуск радиального биения поверхности Г относительно оси резьбы D₁ - 0,08 мм.

10. Покрытие: тройников из титанового сплава - Ан.Окс 2-3; из стали -Хим.Пас^*.

____________

^* По действующему в отрасли документу.

11. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.

12. Технические условия - по ОСТ 1 00943-79.

Пример наименования и обозначения ввертного тройника к трубопроводу наружным диаметром D_н = 12 мм и длиной L = 71 мм из титанового сшива ВТ3-1:

Тройник ввертной 12-71 - ОСТ 1 13678-80

То же, из титанового сплава ВТ6:

Тройник ввертной 12-71 - ОСТ 1 14703-90

То же, из стали 13Х11Н2В2МФ-Ш:

Тройник ввертной 12-71 - ОСТ 1 13679-80

То же, из стали 15Х16Н2АМ-Ш:

Тройник ввертной 12-71 - ОСТ 1 13680-80

В обозначение ввертного тройника к трубопроводу D_н = 6 мм с резьбой D = MR12×1,5 дополнительно вводится шаг резьбы, например:

Тройник ввертной 6-1,5-54 - ОСТ 1 13680-80

В обозначение ввертного тройника к трубопроводу D_н = 12 мм с резьбой D₁ = MR18×1,5 дополнительно вводится диаметр резьбы, например:

Тройник ввертной 12-71-18 - ОСТ 1 13680-80.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.	Номера страниц				Номер «Изв. об изм.»	Подпись	Дата	Срок введения изменения
№ изм.	измененных	замененных	новых	аннулированных	Номер «Изв. об изм.»	Подпись	Дата	Срок введения изменения
Передан с учетом изменений № 1, 2, 3, 4, 5.
6	3, 4	-	-	-	12258		26.10.94	01.07.94
