УГОЛЬНИКИ ВВЕРТНЫЕ С УГЛОМ НАКЛОНА 135° Конструкция и размеры |
ОСТ 1 13675-80 ОСТ 1 13676-80 ОСТ 1 13677-80 ОСТ 1 14702-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 14 мая 1980 г. № 087-16 срок введения установлен с 1 января 1981 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на ввертные угольники с углом наклона 135° (в дальнейшем изложении - угольники), предназначенные для разъемных соединений трубопроводов.
2. Конструкция и размеры угольников должны соответствовать указанным на черт. 1, 2 и в таблице.
Для D2 < D

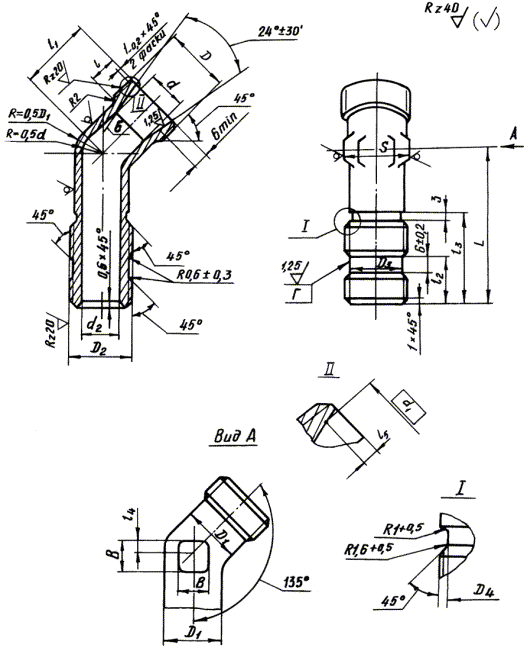

Черт. 1
Для D2 ≥ D
Остальное - см. черт. 1
Черт. 2
Размеры, мм
|
Наружный диаметр трубы Dн* |
D |
D1 |
D2 |
D3 Пред. откл. h11 |
D4 |
d |
d1 |
d2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 Пред. откл. ±0,1 |
L |
S |
В |
Масса, г |
|
|
Титановый сплав |
Сталь |
||||||||||||||||||
|
6 |
MR12×1,25 |
9 |
MR10 |
7,6 |
7,8 |
5 |
8,0 |
4 |
9 |
19 |
13 |
24 |
2 |
1,3 |
29 |
12 |
6 |
14,6 |
25,7 |
|
MR12×1,5 |
|||||||||||||||||||
|
8 |
MR14×1,5 |
11 |
MR12×1,5 |
9,6 |
9,8 |
7 |
10,0 |
6 |
20 |
14 |
25 |
30 |
14 |
7 |
18,6 |
32,7 |
|||
|
10 |
MR16×1,5 |
13 |
MR14×1,5 |
11,6 |
11,8 |
9 |
12,0 |
8 |
10 |
22 |
3 |
32 |
17 |
9 |
23,8 |
41,9 |
|||
|
12 |
MR18×1,5 |
15 |
MR16×1,5 |
13,6 |
13,8 |
10 |
14,0 |
10,0 |
11 |
24 |
15 |
27 |
4 |
35 |
19 |
10 |
32,6 |
57,2 |
|
|
MR18×1,5 |
15,6 |
- |
24 |
39,0 |
68,4 |
||||||||||||||
|
14 |
MR20×1,5 |
17 |
MR20×1,5 |
17,6 |
12 |
16,0 |
12 |
25 |
16 |
26 |
36 |
22 |
13 |
45,4 |
79,7 |
||||
|
16 |
MR22×1,5 |
19 |
MR22×1,5 |
19,6 |
14 |
18,0 |
14 |
27 |
5 |
38 |
15 |
53,6 |
94,2 |
||||||
|
18 |
MR24×1,5 |
21 |
MR24×1,5 |
21,6 |
16 |
20,0 |
16 |
28 |
18 |
28 |
42 |
24 |
17 |
63,4 |
111,3 |
||||
|
20 |
MR27×1,5 |
24 |
MR27×1,5 |
24,6 |
18 |
22,4 |
18 |
30 |
6 |
1,5 |
27 |
18 |
85,0 |
148,7 |
|||||
|
22 |
MR30×1,5 |
27 |
MR30×1,5 |
27,6 |
20 |
24,4 |
20 |
31 |
19 |
30 |
46 |
21 |
113,7 |
199,5 |
|||||
|
25 |
MR33×1,5 |
30 |
27,8 |
23 |
27,4 |
22 |
33 |
33 |
7 |
51 |
30 |
22 |
124,9 |
219,2 |
|||||
|
28 |
MR36×1,5 |
33 |
MR33×1,5 |
30,6 |
30,8 |
26 |
30,4 |
25 |
35 |
35 |
8 |
57 |
32 |
26 |
152,0 |
266,2 |
|||
|
30 |
MR39×1,5 |
35 |
MR36×1,5 |
33,6 |
33,8 |
28 |
33,0 |
27 |
12 |
38 |
20 |
9 |
2,3 |
56 |
36 |
28 |
177,7 |
312,0 |
|
|
32 |
MR42×2 |
37 |
MR39×1,5 |
36,6 |
36,8 |
30 |
35,0 |
30 |
40 |
21 |
36 |
58 |
41 |
30 |
191,0 |
335,4 |
|||
|
34 |
38 |
32 |
36,6 |
22 |
10 |
2,1 |
162,0 |
284,0 |
|||||||||||
|
36 |
MR45×2 |
41 |
MR42×1,5 |
39,6 |
39,8 |
34 |
39,0 |
32 |
2,3 |
206,0 |
361,0 |
||||||||
|
38 |
MR48×2 |
43 |
MR45×1,5 |
42,6 |
42,8 |
36 |
41,0 |
34 |
42 |
46 |
235,8 |
414,0 |
|||||||
|
42 |
MR52×2 |
47 |
MR48×1,5 |
45,6 |
45,8 |
40 |
45,0 |
37 |
44 |
50 |
32 |
251,0 |
441,0 |
||||||
* Размер для справок.
3. Материал: титановые сплавы ВТ3-1, ВТ6, заготовка - штамповка ОСТ 1 90000-70, группа контроля III; сталь 13Х11Н2В2МФ-Ш заготовка - штамповка ОСТ 1 90176-75, группа контроля III; сталь 15Х16Н2АМ-Ш ТУ 14-1-948-74, заготовка - штамповка ОСТ 1 90176-75, группа контроля III.
4. Неуказанные штамповочные радиусы - 2,5 мм.
5. Неуказанные предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
6. Термическая обработка: угольники из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.*
7. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
8. Допуск радиального биения поверхности Б относительно оси резьбы D - 0,05 мм.
9. Допуск радиального биения поверхности Г относительно оси резьбы D2 - 0,08 мм.
10. Покрытие: угольников из титанового сплава - Ан.Окс 2-3; из стали - Хим.Пас*.
11. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
12. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения ввертного угольника с углом наклона 135° к трубопроводу наружным диаметром Dн = 12 мм из титанового сплава ВТ3-1:
Угольник ввертной 12 - ОСТ 1 13675-80
То же, из титанового сплава ВТ6:
Угольник ввертной 12 - ОСТ 1 14702-90
То же, из стали 13Х11Н2В2МФ-Ш:
Угольник ввертной 12 - OCT 1 13676-80
То же, из стали 15Х16Н2АМ-Ш:
Угольник ввертной 12 - ОСТ 1 13677-80
В обозначение ввертного угольника к трубопроводу Dн = 6 мм с резьбой D = MR12×1,5 дополнительно вводится шаг резьбы, например:
Угольник ввертной 6-1,5 - ОСТ 1 13677-80
В обозначение ввертного угольника к трубопроводу Dн = 12 мм с резьбой D2 = MR18×1,5 дополнительно вводится диаметр резьбы, например:
Угольник ввертной 12-18 - ОСТ 1 13677-80
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
№ изм. |
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
|||
|
измененных |
замененных |
новых |
аннулированных |
|||||
|
Передан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
