ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
ШТУЦЕРА ВВЕРТНЫЕ ДЛЯ ВЫСОКОТЕМПЕРАТУРНЫХ АГРЕГАТОВ Конструкция и размеры |
ОСТ 1 13672-80 ОСТ 1 13673-80 ОСТ 1 13674-80 ОСТ 1 14701-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 14 мая 1980 г. № 087-16 срок введения установлен с 1 января 1981 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на ввертные штуцера для высокотемпературных агрегатов (в дальнейшем изложении - штуцера), предназначенные для разъемных соединений трубопроводов, работающих при давлении до 28 МПа (280 кгс/см2) в диапазоне температур от минус 60 до плюс 200 °С.

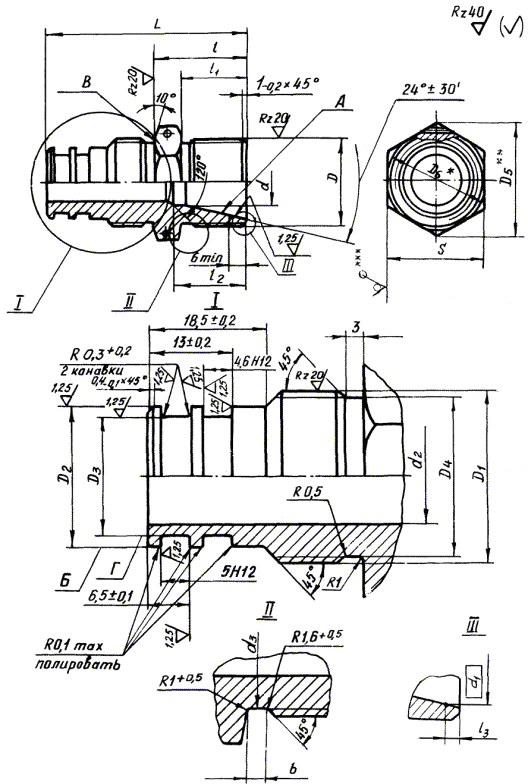

2. Конструкция и размеры штуцеров должны соответствовать указанным на чертеже и в таблице.
* D6 ≈ S.
** Размер для справок.
*** Для штуцеров из стали.
Размеры, мм
|
Наружный диаметр трубы Dн* |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
d |
d1 |
d2 |
d3 |
l |
l1 |
l2 |
l3 |
L |
b |
S |
Масса, г |
|
|
Поле допуска |
Пред. откл. ±0,1 |
Пред. откл. ±0,1 |
Титановый сплав |
Сталь |
|||||||||||||||
|
f7 |
h8 |
||||||||||||||||||
|
6 |
MR12×1,25 |
MR14×1,5 |
10 |
6,3 |
11,8 |
21,9 |
5 |
8,0 |
3,7 |
10,2 |
16 |
10 |
13 |
1,3 |
47 |
2,5 |
19 |
30,5 |
54,0 |
|
MR12×1,5 |
9,8 |
17 |
11 |
48 |
3,0 |
||||||||||||||
|
8 |
MR14×1,5 |
MR16×1,5 |
12 |
8,3 |
13,8 |
25,4 |
7 |
10,0 |
5,5 |
113 |
14 |
49 |
22 |
42,5 |
75,0 |
||||
|
10 |
MR16×1,5 |
MR18×1,5 |
14 |
10,3 |
15,8 |
27,7 |
9 |
12,0 |
7,5 |
13,8 |
18 |
12 |
15 |
50 |
24 |
52,9 |
93,0 |
||
|
12 |
MR18×1,5 |
MR20×1,5 |
16 |
12,3 |
17,8 |
31,2 |
10 |
14,0 |
9,5 |
15,8 |
51 |
27 |
63,1 |
111,0 |
|||||
|
14 |
MR20×1,5 |
MR22×1,5 |
18 |
14,3 |
19,8 |
12 |
16,0 |
11,5 |
17,8 |
75,0 |
132,0 |
||||||||
|
16 |
MR22×1,5 |
MR24×1,5 |
20 |
16,3 |
21,8 |
34,6 |
14 |
18,0 |
13,5 |
19,8 |
19 |
53 |
30 |
88,4 |
155,0 |
||||
|
18 |
MR24×1,5 |
MR27×1,5 |
22 |
18,3 |
24,8 |
36,9 |
16 |
20,0 |
15,5 |
21,8 |
32 |
110,9 |
194,0 |
||||||
|
20 |
MR27×1,5 |
24 |
20,3 |
18 |
22,4 |
17,0 |
24,8 |
20 |
1,5 |
54 |
129,6 |
228,0 |
|||||||
|
22 |
MR30×1,5 |
MR30×1,5 |
26 |
22,3 |
27,8 |
41,6 |
20 |
24,4 |
19,0 |
27,8 |
21 |
13 |
16 |
55 |
36 |
159,3 |
279,6 |
||
|
25 |
MR33×1,5 |
MR33×1,5 |
28 |
24,3 |
30,8 |
47,3 |
25 |
27,4 |
21,0 |
30,8 |
41 |
178,3 |
312,9 |
||||||
|
28 |
MR36×1,5 |
30 |
26,3 |
26 |
30,4 |
23,0 |
33,8 |
189,1 |
332,0 |
||||||||||
|
30 |
MR39×1,5 |
MR36×1,5 |
33 |
29,3 |
33,8 |
28 |
33,0 |
26,0 |
36,8 |
23 |
226,9 |
398,0 |
|||||||
|
32 |
MR42×2 |
MR39×1,5 |
36 |
32,3 |
36,8 |
53,1 |
30 |
35,0 |
29,0 |
39,0 |
22 |
14 |
18 |
57 |
4,0 |
46 |
231,0 |
413,0 |
|
|
34 |
57,7 |
32 |
36,6 |
2,1 |
50 |
246,0 |
432,0 |
||||||||||||
|
36 |
MR45×2 |
MR42×1,5 |
38 |
34,2 |
39,8 |
34 |
39,0 |
31,0 |
42,0 |
2,3 |
58 |
292,9 |
514,0 |
||||||
|
38 |
MR48×2 |
MR45×1,5 |
41 |
37,3 |
42,8 |
36 |
41,0 |
34,0 |
45,0 |
319,0 |
560,0 |
||||||||
|
42 |
MR52×2 |
MR48×1,5 |
44 |
40,3 |
45,8 |
63,5 |
40 |
45,0 |
49,0 |
55 |
410,0 |
580,0 |
|||||||
* Размер для справок.
3. Материал: титановые сплавы ВТ3-1, ВТ6 ОСТ 1 90173 и ОСТ 1 90266-86; шестигранник х/т 4 13X11Н2В2МФ-Ш ТУ 14-1-1791-76; шестигранник х/т 5 15Х16Н2АМ-Ш ТУ 14-1-3575-83.
4. Термическая обработка: штуцера из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78*.
5. Отверстия для контровки - по ОСТ 1 03815-76, исполнение 5.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7. Допуск радиального биения поверхности А относительно оси резьбы D - 0,05 мм.
8. Допуск радиального биения поверхности Б к торцового биения поверхности В относительно оси резьбы D1 - 0,05 мм.
9. Допуск радиального биения поверхности Г относительно поверхности Б - 0,05 мм.
10. Покрытие: штуцеров из стали - Хим.Пас.*, из титанового сплава - Ан.Окс. 2-3*.
* По действующему в отрасли документу.
11. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
12. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения ввертного штуцера для высокотемпературных агрегатов к трубопроводу Dн = 12 мм из титанового сплава ВТ3-1:
Штуцер ввертной 12 - ОСТ 1 13672-80
То же, из титанового сплава ВТ6:
Штуцер ввертной 12 - ОСТ 1 14701-90
То же, из стали 13Х11Н2В2МФ-Ш:
Штуцер ввертной 12 - ОСТ 1 13673-80
То же, из стали 15Х16Н2АМ-Ш:
Штуцер ввертной 12 - ОСТ 1 13674-80
В обозначение ввертного штуцера к трубопроводу D = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:
Штуцер ввертной 6-1,5 - ОСТ 1 13674-80
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
