ОТРАСЛЕВЫЕ СТАНДАРТЫ
Конструкция и размеры |
ОСТ 1 13666-80 ОСТ 1 13667-80 ОСТ 1 13668-80 ОСТ 1 14699-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 14 мая 1980 г. № 087-16 срок введения установлен с 1 января 1981 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на фланцевые тройники (в дальнейшем изложении - тройники), предназначенные для разъемных соединений трубопроводов.

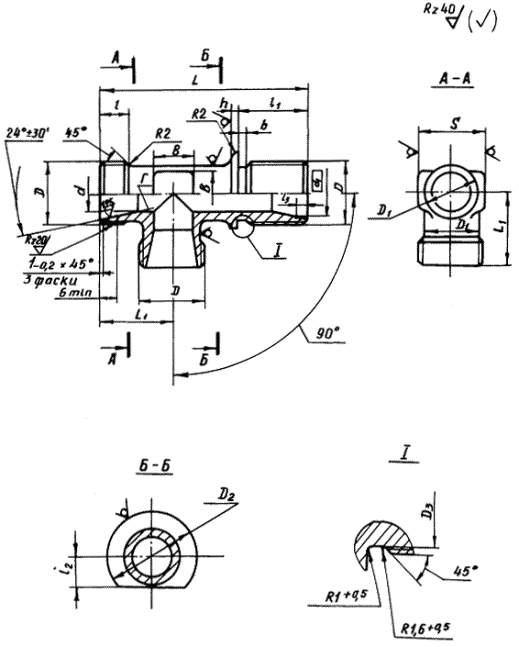

2. Конструкция и размеры фланцевых тройников должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Наружный диаметр трубы, Dн* |
D |
D1 |
D2 |
D3 |
d |
d1 |
S |
l |
l1 |
l2 |
l3 |
L |
L1 |
h |
b |
В |
Масса, г |
|
|
Пред. откл. ±0,1 |
Пред. откл. ±0,1 |
Титановый сплав |
Сталь |
|||||||||||||||
|
6 |
MR12×1,25 |
9 |
20 |
10,2 |
5 |
8,0 |
9 |
9 |
21 |
7 |
1,3 |
55 |
19 |
2 |
2,5 |
7 |
20,3 |
34,8 |
|
MR12×1,5 |
9,8 |
3,0 |
||||||||||||||||
|
8 |
MR14×1,5 |
11 |
11,8 |
7 |
10,0 |
11 |
22 |
8 |
59 |
20 |
26,2 |
44,9 |
||||||
|
10 |
MR16×1,5 |
13 |
22 |
13,8 |
9 |
12,0 |
13 |
10 |
24 |
9 |
64 |
22 |
9 |
33,8 |
57,8 |
|||
|
12 |
MR18×1,5 |
15 |
24 |
15,8 |
10 |
14,0 |
17 |
11 |
10 |
66 |
24 |
10 |
43,2 |
75,8 |
||||
|
14 |
MR20×1,5 |
17 |
26 |
17,8 |
12 |
16,0 |
69 |
25 |
12 |
49,8 |
85,1 |
|||||||
|
16 |
MR22×1,5 |
19 |
30 |
19,8 |
14 |
18,0 |
19 |
12 |
73 |
27 |
14 |
54,0 |
92,5 |
|||||
|
18 |
MR24×1,5 |
21 |
35 |
21,8 |
16 |
20,0 |
22 |
25 |
13 |
75 |
28 |
16 |
69,8 |
119,8 |
||||
|
20 |
MR27×1,5 |
24 |
42 |
24,8 |
18 |
22,4 |
24 |
26 |
15 |
1,5 |
79 |
30 |
18 |
92,0 |
157,9 |
|||
|
22 |
MR30×1,5 |
27 |
45 |
27,8 |
20 |
24,4 |
27 |
27 |
16 |
83 |
31 |
107,5 |
184,2 |
|||||
|
25 |
MR33×1,5 |
30 |
50 |
30,8 |
23 |
27,4 |
30 |
28 |
17 |
88 |
33 |
3 |
22 |
139,2 |
239,2 |
|||
|
28 |
MR36×1,5 |
33 |
55 |
33,8 |
26 |
30,4 |
36 |
29 |
19 |
91 |
35 |
25 |
186,0 |
319,3 |
||||
|
30 |
MR39×1,5 |
35 |
60 |
36,8 |
28 |
33,0 |
12 |
21 |
2,3 |
99 |
38 |
28 |
201,0 |
344,4 |
||||
|
32 |
MR42×2 |
37 |
39,0 |
30 |
35,0 |
41 |
23 |
102 |
40 |
4,0 |
30 |
253,0 |
434,2 |
|||||
|
34 |
38 |
32 |
36,6 |
2,1 |
200,0 |
343,2 |
||||||||||||
|
36 |
MR45×2 |
41 |
42,0 |
34 |
39,0 |
2,3 |
109 |
245,0 |
421,0 |
|||||||||
|
38 |
MR48×2 |
43 |
70 |
45,0 |
36 |
41,0 |
46 |
25 |
111 |
42 |
314,0 |
538,4 |
||||||
|
42 |
MR52×2 |
47 |
75 |
49,0 |
40 |
45,0 |
30 |
30 |
27 |
119 |
44 |
32 |
386,0 |
668,0 |
||||
* Размер для справок.
3. Материал: титановые сплавы ВТ3-1, ВТ6 заготовка-штамповка ОСТ 1 90000-70, группа контроля III, сталь 13Х11Н2В2МФ-Ш заготовка-штамповка ОСТ 1 90176-75, группа контроля III; сталь 15Х16Н2АМ-Ш ТУ 14-1-948-74, заготовка штамповка ОСТ 1 90176-75, группа контроля III.
4. Неуказанные штамповочные радиусы - 2,5 мм.
5. Неуказанные предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
6. Термическая обработка: тройники из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78 из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78*.
7. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
8. Допуск радиального биения поверхности Г относительно оси резьбы - 0,05 мм.
9. Покрытие: тройников из стали - Хим.Пас, из титанового сплава Ан.Окс 2-3*.
* По действующему в отрасли документу.
10. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
11. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения фланцевого тройника к трубопроводу наружным диаметром Dн = 12 мм из титанового сплава ВТ3-1.
Тройник фланцевый 12 - ОСТ 1 13666-80
То же, из титанового сплава ВТ6:
Тройник фланцевый 12 - ОСТ 1 14699-90
То же, из стали 13Х11Н2В2МФ-Ш:
Тройник фланцевый 12 - ОСТ 1 13667-80
То же, из стали 15Х16Н2АМ-Ш:
Тройник фланцевый 12 - ОСТ 1 13668-80
В обозначение фланцевого тройника к трубопроводу наружным диаметром Dн = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:
Тройник фланцевый 6-1,5 - ОCT 1 13668-80
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
