ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
УГОЛЬНИКИ ФЛАНЦЕВЫЕ С УГЛОМ НАКЛОНА 135° Конструкция и размеры |
ОСТ 1 13660-80 ОСТ 1 13661-80 ОСТ 1 13662-80 ОСТ 1 14697-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 14 мая 1980 г. № 087-16 срок введения установлен с 1 января 1981 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на фланцевые угольники с углом наклона 135° (в дальнейшем изложении - угольники), предназначенные для разъемных соединений трубопроводов.

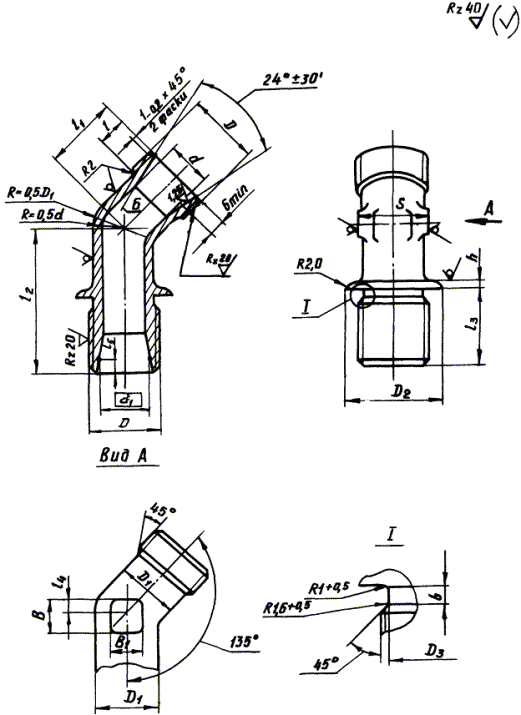

2. Конструкция и размеры угольников должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
D |
D1 |
D2 |
D3 |
d |
d1 |
l |
l1 |
l2 |
l3 Пред. откл. ±0,1 |
l4 |
l5 Пред. откл. ±0,1 |
B |
B1 |
b |
S |
h |
Масса, г |
||
|
Титановый сплав |
Сталь |
||||||||||||||||||
|
6 |
MR12×1,25 |
9 |
20 |
10,2 |
5 |
8,0 |
9 |
19 |
38 |
21 |
2 |
1,3 |
6 |
6 |
2,5 |
10 |
2 |
18,5 |
32,5 |
|
MR12×1,5 |
9,8 |
3,0 |
|||||||||||||||||
|
8 |
MR14×1,5 |
11 |
11,8 |
7 |
10,0 |
20 |
42 |
22 |
7 |
7 |
12 |
23,6 |
41,4 |
||||||
|
10 |
МR16×1,5 |
13 |
22 |
13,8 |
9 |
12,0 |
10 |
22 |
45 |
24 |
3 |
9 |
9 |
14 |
30,9 |
54,2 |
|||
|
12 |
MR18×1,5 |
15 |
24 |
15,8 |
10 |
14,0 |
11 |
24 |
17 |
53,8 |
94,4 |
||||||||
|
14 |
MR20×1,5 |
17 |
26 |
17,8 |
12 |
16,0 |
25 |
4 |
13 |
13 |
49,2 |
86,4 |
|||||||
|
16 |
MR22×1,5 |
19 |
30 |
19,8 |
14 |
18,0 |
27 |
47 |
5 |
15 |
15 |
22 |
58,0 |
101,8 |
|||||
|
18 |
MR24×1,5 |
21 |
35 |
21,8 |
16 |
20,0 |
28 |
50 |
25 |
16 |
17 |
24 |
67,8 |
119,0 |
|||||
|
20 |
MR27×1,5 |
24 |
42 |
24,8 |
18 |
22,4 |
30 |
51 |
26 |
6 |
1,5 |
18 |
18 |
27 |
91,6 |
160,8 |
|||
|
22 |
MR30×1,5 |
27 |
45 |
27,8 |
20 |
24,4 |
31 |
52 |
27 |
20 |
21 |
30 |
118,8 |
203,4 |
|||||
|
25 |
MR33×1,5 |
30 |
50 |
30,8 |
23 |
27,4 |
33 |
54 |
28 |
8 |
22 |
26 |
32 |
3 |
139,4 |
244,6 |
|||
|
28 |
MR36×1,5 |
33 |
55 |
33,8 |
26 |
30,4 |
35 |
60 |
29 |
36 |
166,4 |
292,0 |
|||||||
|
30 |
MR39×1,5 |
35 |
60 |
36,8 |
28 |
33,0 |
12 |
38 |
9 |
2,3 |
25 |
28 |
194,5 |
341,3 |
|||||
|
32 |
MR42×2 |
37 |
39,0 |
30 |
35,0 |
40 |
4,0 |
41 |
215,5 |
378,0 |
|||||||||
|
34 |
38 |
32 |
36,6 |
2,1 |
187,6 |
329,0 |
|||||||||||||
|
36 |
MR45×2 |
41 |
42,0 |
34 |
39,0 |
10 |
2,3 |
28 |
30 |
234,1 |
410,7 |
||||||||
|
38 |
MR48×2 |
43 |
70 |
45,0 |
36 |
41,0 |
42 |
46 |
263,8 |
462,8 |
|||||||||
|
42 |
MR52×2 |
47 |
75 |
49,0 |
40 |
45,0 |
44 |
66 |
30 |
30 |
32 |
50 |
338,9 |
594,7 |
|||||
* Размер для справок.
3. Материал: титановые сплавы ВТ3-1, ВТ6 заготовка-штамповка ОСТ 1 90000-70, группа контроля III; сталь 13Х11Н2В2МФ-Ш, заготовка-штамповка ОСТ 1 90176-75, группа контроля III; сталь 15Х16Н2АМ-Ш, ТУ 14-1-948-74 заготовка-штамповка ОСТ 1 90176-75, группа контроля III.
4. Неуказанные штамповочные радиусы - 2,5 мм.
5. Неуказанные предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
6. Термическая обработка: угольники из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-73; из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78*.
7. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
8. Допуск радиального биения поверхности Б относительно оси резьбы - 0,0 5 мм.
9. Покрытие: угольников из стали - Хим.Пас, из титанового сплава: Ан.Окс 2-3*.
* По действующему в отрасли документу.
10. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
11. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения фланцевого угольника с углом наклона 135° к трубопроводу наружным диаметром Dн = 12 мм из титанового сплава ВТ3-1:
Угольник фланцевый 12 - ОСТ 1 13660-80
То же, из титанового сплава ВТ6:
Угольник фланцевый 12 - ОСТ 1 14697-90
То же, из стали 13Х11Н2В2МФ-Ш:
Угольник фланцевый 12 - ОСТ 1 13661-80
То же, из стали 15Х16Н2АМ-Ш:
Угольник фланцевый 12 - ОСТ 1 13662-80
В обозначение фланцевого угольника с углом наклона 135° к трубопроводу наружным диаметром Dн = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:
Угольник фланцевый 6-1,5 - ОСТ 1 13662-80
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
|
6 |
1, 4 |
- |
- |
- |
12258 |
|
26.10.94 |
01.07.84 |
