ОТРАСЛЕВЫЕ СТАНДАРТЫ
Конструкция и размеры |
ОСТ 1 13656-80 ОСТ 1 13657-80 ОСТ 1 13658-80 ОСТ 1 13659-80 ОСТ 1 14696-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 14 мая 1980 г. № 087-16 срок введения установлен с 1 января 1981 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на проходные штуцера (в дальнейшем изложении - штуцера), предназначенные для разъемных соединений трубопроводов.

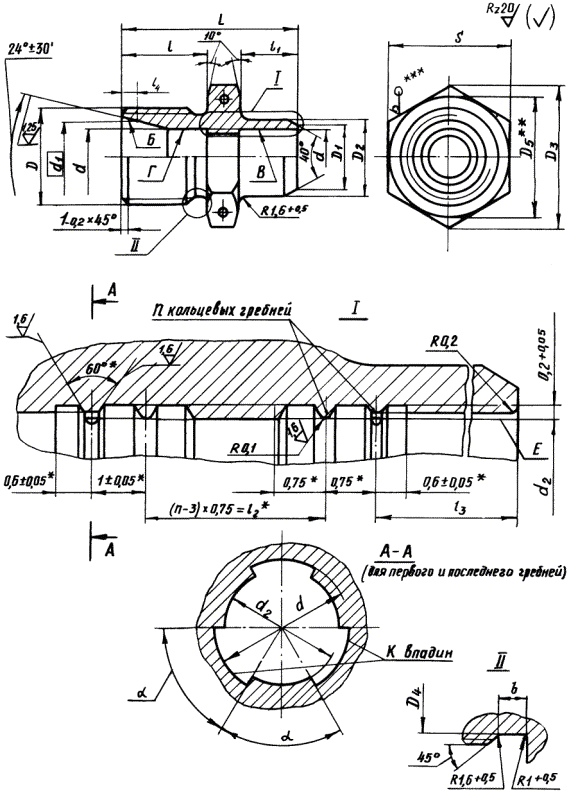

2. Конструкция и размеры штуцеров должны соответствовать указанным на чертеже и в таблице.
* Размер обеспеч. инстр.
** D5 ≈ S.
*** Для штуцеров из стали.
Размеры, мм
|
D |
D1 |
D2 |
D3 |
D4 |
d |
d1 |
d2 |
l |
l1 |
l2 |
l3 |
l4 |
L |
b |
S |
п |
K |
α |
Масса, г |
|||
|
Поле допуска h10 |
Пред. откл. +0,1 |
Номин. |
Пред. откл. |
Пред. откл. |
Титановый сплав |
Сталь |
||||||||||||||||
|
±0,1 |
±0,05 |
±0,2 |
±0,1 |
-0,2 |
||||||||||||||||||
|
6 |
MR12×1,25 |
7,0 |
8,0 |
16,2 |
10,2 |
6,2 |
8,0 |
6,0 |
H11 |
10 |
5,0 |
3,00 |
5,5 |
1,3 |
21 |
2,5 |
14 |
7 |
3 |
60° |
6,4 |
11,2 |
|
MR12×1,5 |
9,8 |
11 |
22 |
3,0 |
||||||||||||||||||
|
8 |
MR14×1,5 |
9,0 |
10,0 |
19,6 |
11,8 |
8,2 |
10,0 |
8,0 |
17 |
10,3 |
17,6 |
|||||||||||
|
10 |
MR16×1,5 |
11,0 |
12,0 |
13,8 |
10,2 |
12,0 |
10,0 |
12 |
6,5 |
3,75 |
7,0 |
25 |
8 |
9,8 |
16,8 |
|||||||
|
12 |
MR18×1,5 |
13,2 |
14,4 |
21,9 |
15,8 |
12,3 |
14,0 |
12,6 |
8,0 |
8,5 |
27 |
19 |
11,72 |
20,2 |
||||||||
|
14 |
MR20×1,5 |
15,2 |
16,4 |
25,4 |
17,8 |
14,3 |
16,0 |
14,0 |
8,5 |
4,50 |
9,0 |
28 |
22 |
9 |
14,2 |
24,5 |
||||||
|
16 |
MR22×1,5 |
17,2 |
18,6 |
27,7 |
19,8 |
16,3 |
18,0 |
16,0 |
24 |
17,4 |
30,2 |
|||||||||||
|
18 |
MR24×1,5 |
19,2 |
20,6 |
31,2 |
21,8 |
18,3 |
20,0 |
18,0 |
+0,1 |
8,0 |
5,25 |
8,5 |
27 |
10 |
4 |
45° |
22,3 |
38,6 |
||||
|
20 |
MR27×1,5 |
21,2 |
22,6 |
34,6 |
24,8 |
20,3 |
22,4 |
20,0 |
1,5 |
30 |
27,9 |
48,1 |
||||||||||
|
22 |
MR30×1,5 |
23,2 |
24,8 |
36,9 |
27,8 |
22,4 |
24,4 |
22,1 |
13 |
29 |
32 |
32,3 |
55,8 |
|||||||||
|
23 |
MR33×1,5 |
26,2 |
27,8 |
41,6 |
30,8 |
25,4 |
27,4 |
25,1 |
36 |
36,9 |
63,9 |
|||||||||||
|
28 |
MR36×1,5 |
29,2 |
31,0 |
47,3 |
33,8 |
28,4 |
30,4 |
28,1 |
9,0 |
6,00 |
9,0 |
30 |
41 |
11 |
6 |
30° |
52,6 |
91,3 |
||||
|
30 |
MR39×1,5 |
31,2 |
33,0 |
36,8 |
30,5 |
33,0 |
30,2 |
2,3 |
48,7 |
83,2 |
||||||||||||
|
32 |
MR42×2 |
33,4 |
35,0 |
53,1 |
39,0 |
32,5 |
35,0 |
32,2 |
14 |
31 |
4,0 |
46 |
74,9 |
129,1 |
||||||||
|
34 |
35,4 |
37,0 |
34,5 |
36,6 |
34,2 |
2,1 |
73,3 |
126,6 |
||||||||||||||
|
36 |
MR45×2 |
37,4 |
39,0 |
42,0 |
36,5 |
39,0 |
36,2 |
2,3 |
65,4 |
113,0 |
||||||||||||
|
38 |
MR48×2 |
39,4 |
41,0 |
57,7 |
45,0 |
38,5 |
41,0 |
38,2 |
50 |
72,8 |
126,0 |
|||||||||||
|
42 |
MR52×2 |
43,4 |
45,0 |
63,5 |
49,0 |
42,5 |
45,0 |
42,2 |
55 |
76,9 |
132,8 |
|||||||||||
* Размер для справок.
3. Материал: титановые сплавы ВТ3-1, ВТ6 ОСТ 1 90173-75 и ОСТ 1 90266-86; шестигранник х/т 4 13Х11Н2В2МФ-Ш ТУ 14-1-1791-76; шестигранник х/т 5 15Х16Н2АМ-Ш ТУ 14-1-3575-83; шестигранник х/т 5 08Х15Н5Д2ТУ-Ш ТУ 14-1-744-73.
4. Термическая обработка: штуцера из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали 13Х11Н2В2МФ-Ш и 15Х16Н2АМ-Ш - 25 ... 35 HRCэ, группа контроля 4 ОСТ 100021-78; из стали 08Х15Н5Д2ТУ-Ш - 37,5 ... 42,5 HRCэ, группа контроля 4 ОСТ 1 00021-78*.
5. Отверстия для контровки - по ОСТ 1 03815-76, исполнение 5.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7. Допуск радиального биения поверхности Б относительно оси резьбы - 0,05 мм.
8. Допуск радиального биения поверхностей В и Г относительно поверхности Е - не более 0,05 мм.
9. Покрытие: штуцеров из стали Хим.Пас, из титанового сплава Ан.Окс 2-3*.
* Пo действующему в отрасли документу.
10. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
11. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения проходного штуцера к трубопроводу с наружным диаметром Dн = 12 мм из титанового сплава ВТ3-1:
Штуцер проходной 12 - ОСТ 1 13656-80
То же, из титанового сплава ВТ6:
Штуцер проходной 12 - ОСТ 1 14696-90
То же, из стали 13Х11Н2В2МФ-Ш:
Штуцер проходной 12 - ОСТ 1 13657-80
То же, из стали 15Х16Н2АМ-Ш:
Штуцер проходной 12 - ОСТ 1 13658-80
То же, из стали 08Х15Н5Д2ТУ-Ш:
Штуцер проходной 12 - ОСТ 1 13659-80
В обозначение проходного штуцера к трубопроводу Dн = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:
Штуцер проходной 6-1,5 - ОСТ 1 13659-80
