ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
ПРОБКИ Конструкция к размеры |
ОСТ 1 12980-77 ОСТ 1 12981-77 ОСТ 1 12982-77 ОСТ 1 12983-77 ОСТ 1 14695-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на пробки, предназначенные для соединений трубопроводов с углом конуса 24°.
2. Конструкция и размеры пробок должны соответствовать указанным на черт. 1 - 4 и в таблице.

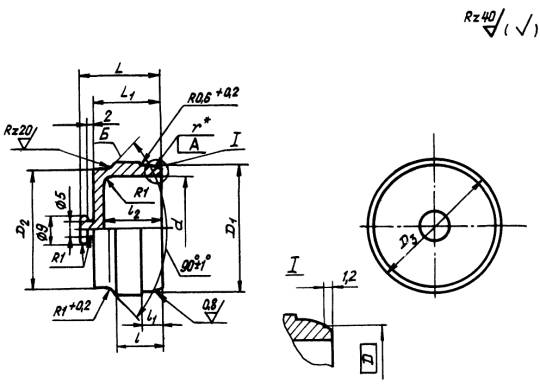

Исполнение 1
Для Dн = 25 ÷ 42 мм
Черт. 1
Для Dн = 6 и 8 мм
Остальное - см. черт. 1
Черт. 2
Для Dн = 10 ÷ 22 мм
Остальное - см. черт. 1
Черт. 3
Исполнение 2
Черт. 4
* Размер обеспеч. инстр.
Размеры, мм
|
Наружный диаметр трубы Dн* |
d |
D |
D1 |
D2 |
D3 |
l |
l1 |
l2 |
L |
L1 |
r Пред. откл. ±0,5 |
Масса, г |
||
|
Предельные отклонения |
Титановый сплав |
Сталь |
Алюминиевый сплав |
|||||||||||
|
h11 |
±0,2 |
±0,1 |
-1 |
|||||||||||
|
6 |
5 |
7,5 |
8,0 |
7,6 |
9,8 |
9,0 |
6,0 |
8,0 |
18 |
14 |
10 |
2,6 |
4,5 |
1,5 |
|
8 |
7 |
9,5 |
10,0 |
9,6 |
11,8 |
3,9 |
8,7 |
2,4 |
||||||
|
10 |
9 |
11,5 |
12,0 |
11,8 |
14,0 |
10,0 |
8,5 |
19 |
15 |
5,7 |
10,0 |
3,6 |
||
|
12 |
10 |
13,5 |
14,0 |
14,0 |
16,0 |
7,0 |
12,0 |
4,3 |
||||||
|
14 |
12 |
15,5 |
16,0 |
16,0 |
18,0 |
11,0 |
20 |
16 |
9,7 |
16,7 |
6,0 |
|||
|
16 |
14 |
17,5 |
18,0 |
18,2 |
20,0 |
11,4 |
19,5 |
7,0 |
||||||
|
18 |
16 |
19,5 |
20,0 |
20,2 |
22,0 |
11,5 |
6,5 |
21 |
17 |
14,5 |
24,8 |
8,9 |
||
|
20 |
18 |
21,6 |
22,4 |
22,4 |
24,8 |
12,5 |
9,5 |
23 |
19 |
16 |
18,8 |
32,3 |
11,6 |
|
|
22 |
20 |
23,6 |
24,4 |
24,4 |
27,8 |
7,5 |
23,2 |
39,8 |
14,3 |
|||||
|
25 |
23 |
26,6 |
27,4 |
27,4 |
30,8 |
16,0 |
24,5 |
42,1 |
15,1 |
|||||
|
28 |
26 |
29,6 |
30,4 |
30,4 |
33,8 |
13,5 |
17,0 |
24 |
20 |
29,6 |
50,7 |
18,2 |
||
|
30 |
28 |
32,6 |
33,4 |
32,4 |
36,6 |
25 |
21 |
32,5 |
55,8 |
20,0 |
||||
|
32 |
30 |
34,6 |
35,4 |
34,6 |
39,0 |
14,5 |
19,0 |
27 |
23 |
43,8 |
75,1 |
27,0 |
||
|
34 |
32 |
36,2 |
37,0 |
36,6 |
39,4 |
18,0 |
26 |
22 |
41,8 |
71,7 |
25,7 |
|||
|
36 |
33 |
38,6 |
39,4 |
38,6 |
42,0 |
53,2 |
91,1 |
32,7 |
||||||
|
38 |
35 |
40,6 |
41,4 |
40,6 |
45,0 |
19,0 |
27 |
23 |
59,4 |
101,5 |
36,5 |
|||
|
42 |
38 |
44,6 |
45,4 |
44,6 |
49,0 |
79,4 |
137,5 |
48,6 |
||||||
* Размер для справок.
3. Материал: титановые сплавы ВТ3-1, ВТ6 ОСТ 1 90173-75; степь 13Х11Н2В2МФ-Ш ТУ 14-1-3297-82 и ТУ 14-1-1791-76; сталь 15Х16Н2АМ-Ш ТУ 14-1-3575-83 и алюминиевый сплав Д16Т ГОСТ 21488-76.
4. Термическая обработка*: пробки из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.
5. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
6. Допуск радиального биения поверхности А относительно поверхности Б - 0,05 мм.
7.
Покрытие*: пробок из титанового сплава - Ан.Окс 2-3; из алюминиевого
сплава - Ан.Окс.нхр; наружных поверхностей пробок из стали - КИБ. Нитрид
титана 4-7, Нv50 = 900 - 1200. Перед нанесением покрытия поверхность А полировать
до шероховатости
.
* По действующему в отрасли документу.
8. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
9. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения пробки исполнения 1 к трубопроводу Dн = 12 мм из титанового сплава ВТ3-1:
Пробка 1-12 - ОСТ 1 12980-77
То же, из титанового сплава ВТ6:
Пробка 1-12 - ОСТ 1 14695-90
То же, из степи 13Х11Н2В2МФ-Ш:
Пробка 1-12 - ОСТ 1 12981-77
То же, из стали 15Х16Н2АМ-Ш:
Пробка 1-12 - ОСТ 1 12982-77
То же, из алюминиевого сплава:
Пробка 1-12 - ОСТ 1 12983-77
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
№ изм. |
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
|||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
