ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
ЗАГЛУШКИ Конструкция и размеры |
ОСТ 1 12976-77 ОСТ 1 12977-77 ОСТ 1 12978-77 ОСТ 1 12979-77 ОСТ 1 14694-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на ввертные милушки, предназначенные для соединений трубопроводов с углом конуса 24°.
2. Конструкция и размеры заглушек должны соответствовать указанным на черт. 1 - 4 и в таблице.

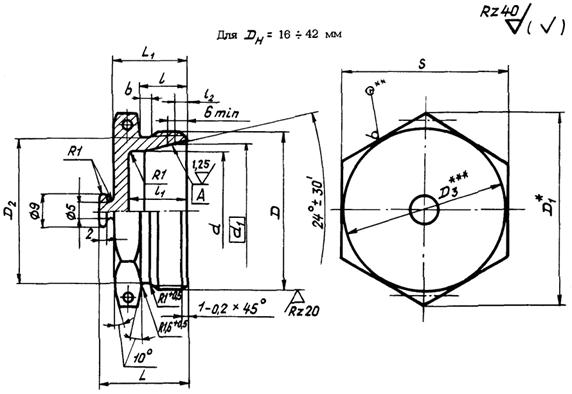

Исполнение 1
Черт. 1
Для Dн = 6 и 8 мм
Остальное - см. черт. 1
Черт. 2
Для Dн = 10 ÷ 14 мм
Остальное - см. черт. 1
Черт. 3
Исполнение 2
Черт. 4
* Размер для справок.
** Для заглушек из стали и алюминиевого сплава.
Размеры, мм
|
Наружный диаметр трубы Dн* |
d |
d1 |
D |
D1 |
D2 |
S |
l |
l1 |
l2 |
L |
L1 |
b |
Масса, г |
||
|
Пред. откл. |
Титановый сплав |
Сталь |
Алюминиевый сплав |
||||||||||||
|
-0,1 |
±0,1 |
||||||||||||||
|
6 |
5 |
8,0 |
MR12×1,25 |
16,2 |
10,2 |
14 |
10 |
11,0 |
1,3 |
19,0 |
15,0 |
2,5 |
7,9 |
13,5 |
4,9 |
|
MR12×1,5 |
9,8 |
11 |
20,0 |
16,0 |
3,0 |
||||||||||
|
8 |
7 |
10,0 |
MR14×1,5 |
19,6 |
11,8 |
17 |
12,0 |
21,0 |
17,0 |
11,1 |
19,1 |
6,9 |
|||
|
10 |
9 |
12,0 |
MR16×1,5 |
13,8 |
12 |
22,0 |
18,0 |
13,0 |
22,2 |
8,0 |
|||||
|
12 |
10 |
14,0 |
MR18×1,5 |
21,9 |
15,8 |
19 |
14,0 |
24,0 |
20,0 |
14,8 |
25,5 |
9,1 |
|||
|
14 |
12 |
16,0 |
MR20×1,5 |
25,4 |
17,8 |
22 |
17,9 |
30,7 |
11,0 |
||||||
|
16 |
14 |
18,0 |
MR22×1,5 |
27,7 |
19,8 |
24 |
21,5 |
36,9 |
13,2 |
||||||
|
18 |
16 |
20,0 |
MR24×1,5 |
31,2 |
21,8 |
27 |
26,1 |
43,9 |
15,7 |
||||||
|
20 |
18 |
22,4 |
MR27×1,5 |
34,6 |
24,8 |
30 |
14,5 |
1,5 |
22,0 |
18,0 |
31,8 |
54,5 |
19,5 |
||
|
22 |
20 |
24,4 |
MR30×1,5 |
36,9 |
27,8 |
32 |
13 |
16,0 |
24,0 |
20,0 |
41,1 |
70,2 |
25,3 |
||
|
25 |
23 |
27,4 |
MR33×1,5 |
41,6 |
30,8 |
36 |
49,2 |
84,3 |
30,2 |
||||||
|
28 |
26 |
30,4 |
MR36×1,5 |
47,3 |
33,8 |
41 |
17,5 |
25,0 |
21,0 |
62,0 |
106,0 |
38,3 |
|||
|
30 |
28 |
33,0 |
MR39×1,5 |
36,8 |
2,3 |
65,3 |
112,0 |
40,2 |
|||||||
|
32 |
30 |
35,0 |
MR42×2 |
53,1 |
39,0 |
46 |
14 |
18,0 |
26,0 |
22,0 |
4,0 |
85,7 |
146,0 |
52,6 |
|
|
34 |
32 |
36,6 |
2,1 |
77,3 |
132,0 |
4 7,5 |
|||||||||
|
36 |
34 |
39,0 |
MR45×2 |
42,0 |
2,3 |
80,8 |
138,0 |
49,7 |
|||||||
|
38 |
36 |
41,0 |
MR48×2 |
57,7 |
45,0 |
50 |
96,7 |
165,0 |
59,5 |
||||||
|
42 |
40 |
45,0 |
MR52×2 |
63,5 |
49,0 |
55 |
120,0 |
209,0 |
73,7 |
||||||
3. Материал: титановые сплавы ВТ3-1, ВТ6 ОСТ 1 90173-75 и ОСТ 1 90266-86; шестигранник 4-го класса точности ГОСТ 8560-78 из стали 13Х11Н2В2МФ-Ш ТУ 14-1-1791-76; шестигранник 5-го класса точности ГОСТ 8560-78 из стали 15Х16Н2АМ-Ш ТУ 14-1-3575-83; шестигранник повышенной точности из алюминиевого сплава Д16Т ГОСТ 21488-76.
4. Термическая обработка*: заглушки из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.
5. Отверстия для контровки - по ОСТ 1 03815-76.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7. Предельное отклонение размера S заглушек из титанового сплава - по h12.
8. Допуск радиального биения поверхности А относительно оси резьбы - 0,05 мм.
9. Покрытие: Хим.Пас - для заглушек из стали; Ан.Окс.хр - из алюминиевого сплава, из титанового сплава Ан.Окс 2-3*.
* По действующему в отрасли документу.
10. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
11. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения заглушки исполнения 1 к трубопроводу Dн = 12 мм из титанового сплава ВТ3-1:
Заглушка 1-12 - ОСТ 1 12976-77
То же, из титанового сплава ВТ6:
Заглушка 1-12 - ОСТ 1 14694-90
То же, из стали 13X11Н2В2МФ-Ш:
Заглушка 1-12 - ОСТ 1 12977-77
То же, из стали 15Х16Н2АМ-Ш:
Заглушка 1-12 - ОСТ 1 12978-77
То же, из алюминиевого сплава:
Заглушка 1-12 - ОСТ 1 12979-77
В обозначение заглушки к трубопроводу Dн = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:
Заглушка 1-6-1,5 - ОСТ 1 12979-77
