ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
ТРОЙНИКИ ВВЕРТНЫЕ Конструкция и размеры |
ОСТ 1 12973-77 ОСТ 1 12974-77 ОСТ 1 12975-77 ОСТ 1 14693-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на ввертные тройники, предназначенные для соединений трубопроводов с углом конуса 24°.
2. Конструкция и размеры ввертных тройников должны соответствовать указанным на черт. 1, 2 и в таблице.

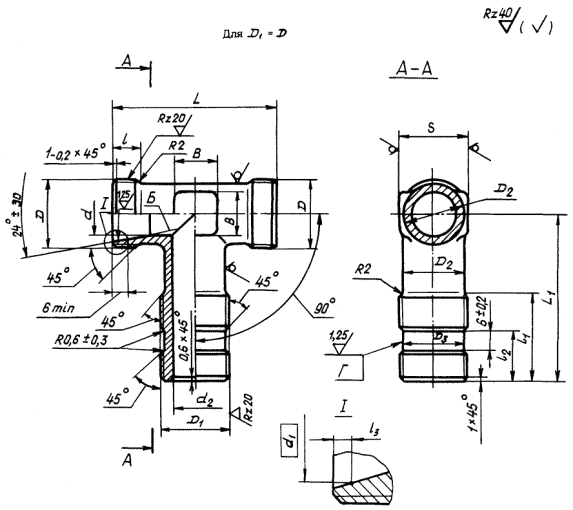

Черт. 1
Для D1 < D
Остальное - см. черт. 1

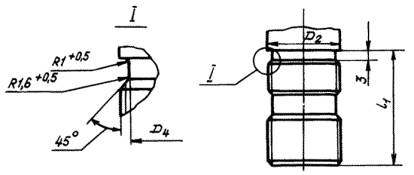

Черт. 2
Размеры, мм
|
Наружный диаметр трубы Dн* |
d |
d1 |
d2 |
D |
D1 |
D2 |
D3 |
D4 |
S |
l |
l1 |
l2 |
l3 |
L |
L1 |
В |
Масса, г |
|
|
Пред. откл. h11 |
Пред. откл. ±0,1 |
Титановый сплав |
Сталь |
|||||||||||||||
|
6 |
5 |
8,0 |
4 |
MR12×1,25 |
MR10 |
9 |
7,6 |
7,8 |
9 |
9 |
24 |
13 |
1,3 |
38 |
32 |
7 |
21,2 |
36,6 |
|
35 |
22,0 |
37,8 |
||||||||||||||||
|
43 |
23,9 |
41,0 |
||||||||||||||||
|
MR12×1,5 |
32 |
21,2 |
36,6 |
|||||||||||||||
|
35 |
22,0 |
37,8 |
||||||||||||||||
|
43 |
23,9 |
41,0 |
||||||||||||||||
|
8 |
7 |
10,0 |
6 |
MR14×1,5 |
MR12×1,5 |
11 |
9,6 |
9,8 |
11 |
25 |
14 |
40 |
34 |
24,4 |
42,1 |
|||
|
40 |
26,4 |
45,2 |
||||||||||||||||
|
48 |
29,7 |
51,0 |
||||||||||||||||
|
10 |
9 |
12,0 |
8 |
MR16×1,5 |
MR14×1,5 |
13 |
11,6 |
11,8 |
13 |
10 |
44 |
36 |
9 |
30,9 |
53,4 |
|||
|
44 |
34,2 |
58,6 |
||||||||||||||||
|
54 |
37,8 |
64,8 |
||||||||||||||||
|
12 |
10 |
14,0 |
10 |
MR18×1,5 |
MR16×1,5 |
15 |
13,6 |
13,8 |
17 |
11 |
27 |
15 |
48 |
39 |
10 |
43.3 |
74,8 |
|
|
47 |
47,2 |
80,9 |
||||||||||||||||
|
57 |
52,1 |
89,4 |
||||||||||||||||
|
MR18×1,5 |
15,6 |
- |
24 |
39 |
47,5 |
82,0 |
||||||||||||
|
47 |
50,5 |
87,2 |
||||||||||||||||
|
57 |
55,9 |
96,4 |
||||||||||||||||
|
14 |
12 |
16,0 |
12 |
MR20×1,5 |
MR20×1,5 |
17 |
17,6 |
26 |
16 |
50 |
42 |
12 |
51,7 |
89,2 |
||||
|
47 |
54,6 |
93,6 |
||||||||||||||||
|
57 |
60,4 |
103,5 |
||||||||||||||||
|
16 |
14 |
18,0 |
14 |
MR22×1,5 |
MR22×1,5 |
19 |
19,6 |
19 |
54 |
42 |
14 |
56,7 |
97,8 |
|||||
|
51 |
62,4 |
107,0 |
||||||||||||||||
|
61 |
69,0 |
118,2 |
||||||||||||||||
|
18 |
16 |
20,0 |
16 |
MR24×1,5 |
MR24×1,5 |
21 |
21,6 |
22 |
28 |
18 |
56 |
45 |
16 |
66,9 |
115,4 |
|||
|
58 |
76,0 |
130,2 |
||||||||||||||||
|
70 |
84,7 |
145,2 |
||||||||||||||||
|
20 |
18 |
22,4 |
18 |
MH27×1,5 |
MR27×1,5 |
24 |
24,6 |
24 |
1,5 |
60 |
48 |
16 |
92,9 |
160,2 |
||||
|
58 |
102,5 |
175,7 |
||||||||||||||||
|
70 |
111,0 |
196,0 |
||||||||||||||||
|
22 |
20 |
24,4 |
20 |
MR30×1,5 |
MR30×1,5 |
27 |
27,6 |
27 |
30 |
19 |
62 |
55 |
118,1 |
203,7 |
||||
|
66 |
131,5 |
226,0 |
||||||||||||||||
|
79 |
146,6 |
251,9 |
||||||||||||||||
|
25 |
23 |
27,4 |
22 |
MR33×1,5 |
MR30×1,5 |
30 |
27,6 |
27,8 |
30 |
11 |
33 |
19 |
1,5 |
66 |
55 |
22 |
138,5 |
23 8,9 |
|
66 |
155,5 |
267,1 |
||||||||||||||||
|
79 |
173,0 |
296,6 |
||||||||||||||||
|
28 |
26 |
30,4 |
25 |
MR36×1,5 |
MR33×1,5 |
33 |
30,6 |
30,8 |
36 |
35 |
20 |
70 |
55 |
25 |
160,0 |
276,0 |
||
|
70 |
185,6 |
319,0 |
||||||||||||||||
|
83 |
205,0 |
352,1 |
||||||||||||||||
|
30 |
28 |
33,0 |
27 |
MR39×1,5 |
MR36×1,5 |
35 |
33,6 |
33,8 |
12 |
21 |
2,3 |
76 |
58 |
28 |
213,0 |
367,3 |
||
|
70 |
235,0 |
404,0 |
||||||||||||||||
|
83 |
261,0 |
447,7 |
||||||||||||||||
|
32 |
30 |
35,0 |
30 |
MR42×2 |
MR39×1,5 |
37 |
36,6 |
36,8 |
41 |
36 |
22 |
80 |
60 |
30 |
246,6 |
425,3 |
||
|
|
76 |
275,0 |
471,5 |
|||||||||||||||
|
|
90 |
304,0 |
521,3 |
|||||||||||||||
|
34 |
32 |
36,6 |
38 |
2,1 |
|
60 |
185,7 |
320,3 |
||||||||||
|
|
76 |
218,0 |
374,0 |
|||||||||||||||
|
|
90 |
241,0 |
413,4 |
|||||||||||||||
|
36 |
34 |
39,0 |
32 |
MR45×2 |
MR42×1,5 |
41 |
39,6 |
39,8 |
2,3 |
|
65 |
241,5 |
416,5 |
|||||
|
|
76 |
269,0 |
461,0 |
|||||||||||||||
|
|
90 |
297,0 |
509,8 |
|||||||||||||||
|
38 |
36 |
41,0 |
34 |
MR48×2 |
MR45×1,5 |
43 |
42,6 |
42,8 |
46 |
84 |
65 |
280,6 |
483,8 |
|||||
|
76 |
309,0 |
530,0 |
||||||||||||||||
|
90 |
344,0 |
589,2 |
||||||||||||||||
|
42 |
40 |
45,0 |
37 |
MR52×2 |
MR48×1,5 |
47 |
45,6 |
45,8 |
50 |
88 |
70 |
32 |
349,1 |
601,9 |
||||
|
81 |
380,0 |
658,0 |
||||||||||||||||
|
95 |
426,0 |
738,0 |
||||||||||||||||
* Размер для справок.
3. Материал: штамповка из титановых сплавов ВТ3-1, ВТ6 ОСТ 1 90000-70, группа контроля III; штамповка из стали 13Х11Н2В2МФШ ОСТ 1 90176-75, группа контроля III; сталь 15Х16Н2АМ-Ш ТУ 14-1-948-74, штамповка ОСТ 1 90176-75, группа контроля III.
4. Термическая обработка*: тройники из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.
5. Предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7. Допуск радиального биения поверхности Б относительно оси резьбы D - 0,05 мм.
8. Допуск радиального биения поверхности Г относительно оси резьбы D1 - 0,08 мм.
9. Покрытие тройников из стали: Хим.Пас* из титанового сплава - Ан.Окс. 2-3*.
* По действующему в отрасли документу.
10. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
11. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения ввертного тройника к трубопроводу Dн = 12 мм и длиной L1 = 47 мм из титанового сплава ВТ3-1:
Тройник ввертной 12-47 - ОСТ 1 12973-77
То же, из титанового сплава ВТ6:
Тройник ввертной 12-47 - ОСТ 1 14693-90
То же, из стали 13Х11Н2В2МФ-Ш:
Тройник ввертной 12-47 - ОСТ 1 12974-77
То же, из стали 15Х16Н2АМ-Ш:
Тройник ввертной 12-47 - ОСТ 1 12975-77
В обозначение ввертного тройника к трубопроводу Dн = 6 мм с резьбой D = MR12×1,5 дополнительно вводится шаг резьбы, например:
Тройник ввертной 6-35-1,5 - ОСТ 1 12975-77
В обозначение ввертного тройника к трубопроводу Dн = 12 мм с резьбой D1 = MR18×1,5 дополнительно вводится диаметр резьбы, например:
Тройник ввертной 12-47-18 - ОСТ 1 12975-77.
