ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
УГОЛЬНИКИ ВВЕРТНЫЕ Конструкция и размеры |
ОСТ 1 12970-77 ОСТ 1 12971-77 ОСТ 1 12972-77 ОСТ 1 14692-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на ввертные угольники, предназначенные для соединений трубопроводов с углом конуса 24°.
2. Конструкция и размеры ввертных угольников должны соответствовать указанным на черт. 1, 2 и в таблице.

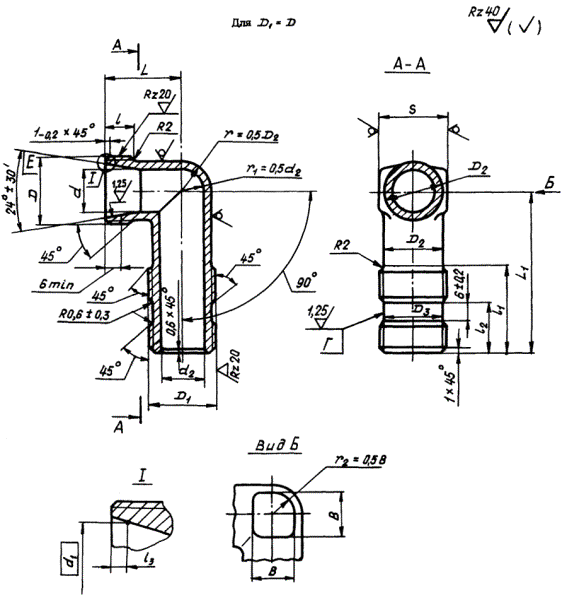

Черт. 1
Для D1 < D
Остальное - см. черт. 1

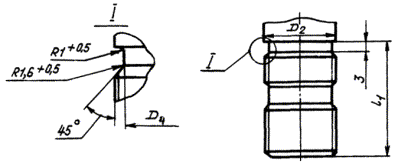

Черт. 2
Размеры, мм
|
Наружный диаметр трубы Dн* |
d |
d1 |
d2 |
D |
D1 |
D2 |
D3 |
D4 |
S |
l |
l1 |
l2 |
l3 |
L |
L1 |
B |
Масса, г |
|
|
Пред. откл. h11 |
Пред. откл. ±0,1 |
Титановый сплав |
Сталь |
|||||||||||||||
|
6 |
5 |
8,0 |
4 |
MR12×1,25 |
MR10 |
9 |
7,6 |
7,8 |
9 |
9 |
24 |
13 |
1,3 |
19 |
32 |
7 |
16,7 |
28,9 |
|
35 |
17,5 |
30,1 |
||||||||||||||||
|
43 |
19,4 |
33,1 |
||||||||||||||||
|
MR12×1,5 |
32 |
16,7 |
28,9 |
|||||||||||||||
|
35 |
17,5 |
30,1 |
||||||||||||||||
|
43 |
19,4 |
33,1 |
||||||||||||||||
|
8 |
7 |
10,0 |
6 |
MR14×1,5 |
MR12×1,5 |
11 |
9,6 |
9,8 |
11 |
25 |
14 |
20 |
34 |
20,0 |
34,6 |
|||
|
40 |
21,9 |
37,7 |
||||||||||||||||
|
48 |
24,9 |
42,8 |
||||||||||||||||
|
10 |
9 |
12,0 |
8 |
MR16×1,5 |
MR14×1,5 |
13 |
11,6 |
11,8 |
13 |
10 |
22 |
36 |
9 |
25,6 |
44,2 |
|||
|
44 |
28,8 |
49,4 |
||||||||||||||||
|
54 |
32,5 |
55,6 |
||||||||||||||||
|
12 |
10 |
14,0 |
10 |
MR18×1,5 |
MR16×1,5 |
15 |
13,6 |
13,8 |
17 |
11 |
27 |
15 |
1,3 |
24 |
39 |
10 |
36,1 |
62,2 |
|
47 |
39,9 |
68,3 |
||||||||||||||||
|
57 |
44,7 |
76,9 |
||||||||||||||||
|
MR18×1,5 |
15,6 |
- |
24 |
39 |
40,3 |
69,5 |
||||||||||||
|
47 |
43,5 |
75,0 |
||||||||||||||||
|
57 |
48,7 |
84,0 |
||||||||||||||||
|
14 |
12 |
16,0 |
12 |
MR20×1,5 |
MR20×1,5 |
17 |
17,6 |
26 |
16 |
25 |
42 |
12 |
44,5 |
76,9 |
||||
|
47 |
47,4 |
81,3 |
||||||||||||||||
|
57 |
53,2 |
91,2 |
||||||||||||||||
|
16 |
14 |
18,0 |
14 |
MR22×1,5 |
MR22×1,5 |
19 |
19,6 |
19 |
27 |
42 |
14 |
49,5 |
85,3 |
|||||
|
51 |
55,0 |
94,5 |
||||||||||||||||
|
61 |
61,5 |
105,5 |
||||||||||||||||
|
18 |
16 |
20,0 |
16 |
MR24×1,5 |
MR24×1,5 |
21 |
21,6 |
22 |
28 |
18 |
28 |
45 |
16 |
57,0 |
98,5 |
|||
|
58 |
66,0 |
113,3 |
||||||||||||||||
|
70 |
75,0 |
128,3 |
||||||||||||||||
|
20 |
18 |
22,4 |
18 |
MR27×1,5 |
MR27×1,5 |
24 |
24,6 |
24 |
1,5 |
30 |
48 |
18 |
81,0 |
139,7 |
||||
|
58 |
90,7 |
155,2 |
||||||||||||||||
|
70 |
102,5 |
175,5 |
||||||||||||||||
|
22 |
20 |
24,4 |
20 |
MB30×1,5 |
MR30×1,5 |
27 |
27,6 |
27 |
30 |
19 |
31 |
55 |
103,0 |
177,4 |
||||
|
66 |
116,5 |
199,7 |
||||||||||||||||
|
79 |
131,2 |
225,6 |
||||||||||||||||
|
25 |
23 |
27,4 |
22 |
MR33×1,5 |
30 |
27,8 |
30 |
33 |
33 |
55 |
22 |
121,0 |
209,0 |
|||||
|
66 |
138,2 |
237,2 |
||||||||||||||||
|
79 |
156,0 |
266,7 |
||||||||||||||||
|
28 |
26 |
30,4 |
25 |
MR36×1,5 |
MR33×1,5 |
33 |
30,6 |
30,8 |
36 |
11 |
35 |
20 |
1,5 |
35 |
55 |
25 |
142,0 |
245,0 |
|
70 |
168,0 |
288,0 |
||||||||||||||||
|
83 |
188,0 |
321,1 |
||||||||||||||||
|
30 |
28 |
33,0 |
27 |
MR39×1,5 |
MR36×1,5 |
35 |
33,6 |
33,8 |
12 |
21 |
2,3 |
38 |
58 |
28 |
185,0 |
319,2 |
||
|
70 |
208,0 |
355,9 |
||||||||||||||||
|
83 |
233,0 |
399,6 |
||||||||||||||||
|
32 |
30 |
35,0 |
30 |
MR42×2 |
MR39×1,5 |
37 |
36,6 |
36,8 |
41 |
36 |
22 |
40 |
60 |
30 |
216,0 |
379,9 |
||
|
76 |
243,0 |
417,1 |
||||||||||||||||
|
90 |
273,0 |
466,9 |
||||||||||||||||
|
34 |
32 |
36,6 |
38 |
2,1 |
60 |
167,0 |
289,1 |
|||||||||||
|
76 |
200,0 |
342,8 |
||||||||||||||||
|
90 |
224,0 |
384,2 |
||||||||||||||||
|
36 |
34 |
39,0 |
32 |
MR45×2 |
MR42×1,5 |
41 |
39,6 |
39,8 |
2,3 |
65 |
222,0 |
382,7 |
||||||
|
76 |
249,0 |
427,2 |
||||||||||||||||
|
90 |
278,0 |
476,0 |
||||||||||||||||
|
38 |
36 |
41,0 |
34 |
MR48×2 |
MR45×1,5 |
43 |
42,6 |
42,8 |
46 |
42 |
65 |
245,0 |
421,3 |
|||||
|
76 |
272,0 |
467,5 |
||||||||||||||||
|
90 |
308,0 |
526,7 |
||||||||||||||||
|
42 |
40 |
45,0 |
37 |
MR52×2 |
MR48×1,5 |
47 |
45,6 |
45,8 |
50 |
44 |
70 |
32 |
346,0 |
596,9 |
||||
|
81 |
366,0 |
653,0 |
||||||||||||||||
|
95 |
423,0 |
733,0 |
||||||||||||||||
* Размер для справок.
3. Материал: штамповка из титановых сплавов ВТ3-1, ВТ6 ОСТ 1 90000-70, группа контроля III; штамповка из стали 13Х11Н2В2МФ-Ш ОСТ 1 90176-75, группа контроля III; сталь 15Х16Н2АМ-Ш ТУ 14-1-948-74, штамповка ОСТ 1 90176-75, группа контроля III.
4. Термическая обработка*: угольники из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.
5. Предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7. Допуск радиального биения поверхности Е относительно оси резьбы D - 0,05 мм.
8. Допуск радиального биения поверхности Г относительно оси резьбы D1 - 0,08 мм.
9. Покрытие угольников из стали: Хим.Пас, из титанового сплава - Ан.Окс 2-3*.
* По действующему в отрасли документу.
10. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
11. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения ввертного угольника к трубопроводу Dн = 12 мм и длиной L1 = 47 мм из титанового сплава ВТ3-1:
Угольник ввертной 12-47 - ОСТ 1 12970-77
То же, из титанового сплава ВТ6:
Угольник ввертной 12-47 - ОСТ 1 14692-90
То же, из стали 13Х11Н2В2МФ-Ш:
Угольник ввертной 12-47 - ОСТ 1 12971-77
То же, из стали 15Х16Н2АМ-Ш:
Угольник ввертной 12-47 - ОСТ 1 12972-77
В обозначение ввертного угольника к трубопроводу Dн = 6 мм с резьбой D = MR12×1,5 дополнительно вводится шаг резьбы, например:
Угольник ввертной 6-35-1,5 - ОСТ 1 12972-77
В обозначение ввертного угольника к трубопроводу Dн = 12 мм с резьбой D1 = MR18×1,5 дополнительно вводится диаметр резьбы, например:
Угольник ввертной 12-47-18 - ОСТ 1 12972-77.
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
№ изм. |
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
|||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
