ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
ШТУЦЕРА ВВЕРТНЫЕ Конструкция и размеры |
ОСТ 1 12967-77 ОСТ 1 12968-77 ОСТ 1 12969-77 ОСТ 1 14691-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на ввертные штуцера, предназначенные для соединений трубопроводов с углом конуса 24°.
2. Конструкция и размеры ввертных штуцеров должны соответствовать указанным на черт. 1, 2 и в таблице.

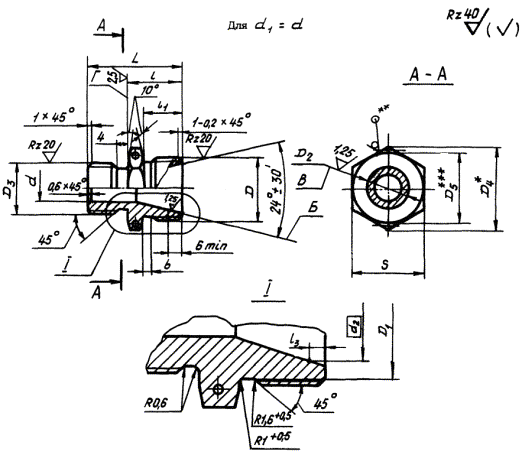

Черт. 1
Для d1 > d
Остальное - см. черт. 1
Черт. 2
* Размер для справок.
** Для штуцеров из стали.
*** D5 ≈ S.
Размеры, мм
|
Типоразмер |
Наружный диаметр трубы Dн* |
D |
D1 |
D2 |
D2 |
D4 |
d |
d1 |
d2 |
l |
l1 |
l2 |
l3 |
L |
S |
b |
Масса, г |
|
|
Пред. откл. h11 |
Пред. откл. ±0,1 |
Пред. откл. ±0,1 |
Титановый сплав |
Сталь |
||||||||||||||
|
1 |
6 |
MR12×1,25 |
10,2 |
7,6 |
MR10 |
19,6 |
4 |
5 |
8,0 |
16 |
11 |
13 |
1,3 |
26 |
17 |
2,5 |
12,1 |
21,0 |
|
2 |
9,6 |
MR12×1,5 |
5 |
13,0 |
22,7 |
|||||||||||||
|
3 |
8 |
MR14×1,5 |
11,8 |
6 |
7 |
10,0 |
14 |
28 |
3,0 |
12,9 |
22,4 |
|||||||
|
4 |
11,6 |
MR14×1,5 |
21,9 |
7 |
19 |
15,7 |
27,4 |
|||||||||||
|
5 |
10 |
MR16×1,5 |
13,8 |
8 |
9 |
12,0 |
18 |
12 |
15 |
30 |
15,8 |
27,6 |
||||||
|
6 |
13,6 |
MR16×1,5 |
25,4 |
9 |
22 |
19,8 |
34,4 |
|||||||||||
|
7 |
12 |
MR18×1,5 |
15,8 |
10 |
10 |
14,0 |
31 |
20,5 |
35,6 |
|||||||||
|
8 |
15,6 |
MR18×1,5 |
27,7 |
24 |
25,4 |
44,3 |
||||||||||||
|
9 |
14 |
MR20×1,5 |
17,8 |
12 |
16,0 |
26,7 |
46,5 |
|||||||||||
|
10 |
17,6 |
MR20×1,5 |
31,2 |
12 |
32 |
27 |
31,8 |
55,4 |
||||||||||
|
11 |
16 |
MR22×1,5 |
19,8 |
19,6 |
MR22×1,5 |
14 |
14 |
18,0 |
32,8 |
57,2 |
||||||||
|
12 |
18 |
MR24×1,5 |
21,8 |
21,6 |
MR24×1,5 |
34,6 |
16 |
16 |
20,0 |
34 |
30 |
39,0 |
68,0 |
|||||
|
13 |
20 |
MR27×1,5 |
24,8 |
24,6 |
MR27×1,5 |
36,9 |
18 |
18 |
22,4 |
1,5 |
32 |
47,0 |
81,9 |
|||||
|
14 |
22 |
MR30×1,5 |
27,8 |
27,6 |
MR30×1,5 |
41,6 |
20 |
20 |
24,4 |
19 |
13 |
16 |
36 |
36 |
62,5 |
108,8 |
||
|
15 |
25 |
MR33×1,5 |
30,8 |
22 |
23 |
27,4 |
58,2 |
101,0 |
||||||||||
|
16 |
30,6 |
MR33×1,5 |
47,3 |
23 |
41 |
77,9 |
136,0 |
|||||||||||
|
17 |
28 |
MR36×1,5 |
33,8 |
25 |
26 |
30,4 |
20 |
38 |
76,9 |
134,0 |
||||||||
|
18 |
33,6 |
MR36×1,5 |
53,1 |
26 |
46 |
100,1 |
174,0 |
|||||||||||
|
19 |
30 |
MR39×1,5 |
36,8 |
27 |
28 |
33,0 |
2,3 |
39 |
100,8 |
175,0 |
||||||||
|
20 |
36,6 |
MR39×1,5 |
28 |
106,1 |
185,0 |
|||||||||||||
|
21 |
32 |
MR42×2 |
39,0 |
30 |
30 |
35,0 |
22 |
14 |
18 |
42 |
4,0 |
101,8 |
177,4 |
|||||
|
22 |
39,6 |
MR42×1,5 |
57,7 |
50 |
135,5 |
236,0 |
||||||||||||
|
23 |
34 |
36,6 |
MR39×1,5 |
53,1 |
32 |
36,6 |
2,1 |
46 |
101,0 |
176,0 |
||||||||
|
24 |
39,6 |
MR42×1,5 |
57,7 |
32 |
50 |
116,0 |
201,0 |
|||||||||||
|
25 |
36 |
MR45×2 |
42,0 |
34 |
39,0 |
2,3 |
121,0 |
211,0 |
||||||||||
|
26 |
42,6 |
MR45×1,5 |
63,5 |
34 |
55 |
135,0 |
236,0 |
|||||||||||
|
27 |
38 |
MR48×2 |
45,0 |
36 |
41,0 |
143,0 |
250,0 |
|||||||||||
|
28 |
36 |
135,0 |
234,0 |
|||||||||||||||
|
29 |
42 |
MR52×2 |
49,0 |
45,6 |
MR48×1,5 |
37 |
40 |
45,0 |
148,0 |
256,0 |
||||||||
|
30 |
6 |
MR12×1,5 |
9,8 |
7,6 |
MR10 |
19,6 |
4 |
5 |
8,0 |
16 |
11 |
13 |
1,3 |
27 |
17 |
3,0 |
12,1 |
21,0 |
|
31 |
9,6 |
MR12×1,5 |
5 |
13,0 |
22,7 |
|||||||||||||
3. Материал: титановые сплавы ВТ3-1, ВТ6 ОСТ 1 90173-75 и ОСТ 1 90266-86; шестигранник 4-го класса точности ГОСТ 8560-78 из стали 13Х11Н2В2МФ-Ш ТУ 14-1-1791-76; шестигранник 5-го класса точности ГОСТ 8560-78 из стали 15Х16Н2АМ-Ш ТУ 14-1-3575-83.
4. Термическая обработка*: штуцера из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.
5. Отверстия для контровки - по ОСТ 1 03815-76.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7. Предельное отклонение размера S штуцеров из титанового сплава - по h12.
8. Допуск радиального биения поверхности Б относительно оси резьбы D - 0,05 мм.
9. Допуск радиального биения поверхности В и допуск торцового биения поверхности Г относительно оси резьбы D3 - 0,05 мм.
10. Покрытие штуцеров из стали: Хим.Пас, из титанового сплава - Ан.Окс 2-3*.
* По действующему в отрасли документу.
11. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
12. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения ввертного штуцера типоразмера 12 из титанового сплава ВТ3-1:
Штуцер ввертной 12 - ОСТ 1 12967-77
То же, из титанового сплава ВТ6:
Штуцер ввертной 12 - ОСТ 1 14691-90
То же, из стали 13X11Н2В2МФ-Ш:
Штуцер ввертной 12 - ОСТ 1 12968-77
То же, из стали 15Х16Н2АМ-Ш:
Штуцер ввертной 12 - ОСТ 1 12969-77
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
№ изм. |
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
|||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
