ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
УГОЛЬНИКИ ФЛАНЦЕВЫЕ ГЕРМЕТИЗИРУЕМЫЕ Конструкция и размеры |
ОСТ 1 12952-77 ОСТ 1 12953-77 ОСТ 1 12954-77 ОСТ 1 14686-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на фланцевые герметизируемые угольники, предназначенные для соединений трубопроводов с углом конуса 24°.

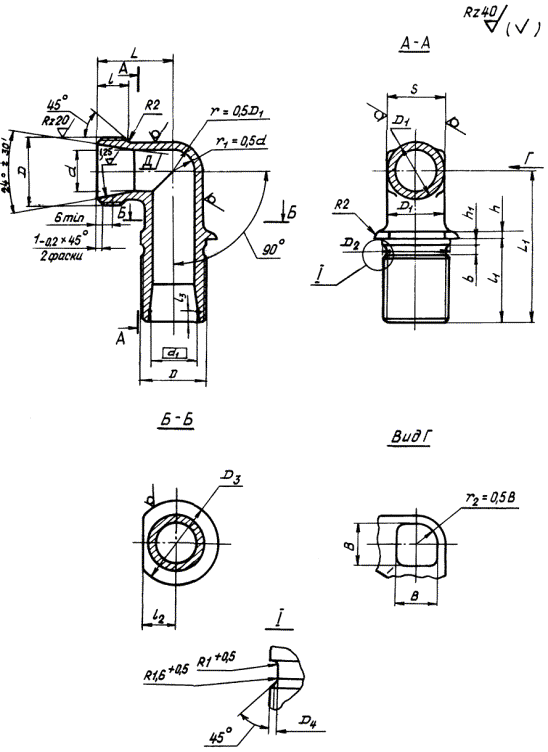

2. Конструкция и размеры фланцевых герметизируемых угольников должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
d |
d1 |
D |
D1 |
D2 |
D3 |
D4 |
S |
l |
l1 Пред. откл. ±0,1 |
l2 |
l3 Пред. откл. ±0,1 |
L |
L1 |
h |
h1 |
b |
В |
Масса, г |
||
|
Титановый сплав |
Сталь |
|||||||||||||||||||
|
6 |
5 |
8,0 |
MR12×1,25 |
9 |
12,2 |
16 |
10,2 |
9 |
9 |
24,0 |
6,1 |
1,3 |
19 |
39 |
2 |
1,5 |
2,5 |
7 |
16,4 |
28,1 |
|
MR12×1,5 |
9,8 |
3,0 |
||||||||||||||||||
|
8 |
7 |
10,0 |
MR14×1,5 |
11 |
14,2 |
17 |
11,8 |
13 |
25,5 |
7,1 |
20 |
42 |
2,0 |
21,0 |
36,0 |
|||||
|
10 |
9 |
12,0 |
MR16×1,5 |
13 |
16,2 |
19 |
13,8 |
13 |
10 |
27,5 |
8,1 |
22 |
45 |
9 |
26,8 |
45,9 |
||||
|
12 |
10 |
14,0 |
MR18×1,5 |
15 |
18,2 |
22 |
15,8 |
17 |
11 |
9,1 |
24 |
46 |
10 |
35,7 |
63,0 |
|||||
|
14 |
12 |
16,0 |
MR20×1,5 |
17 |
20,2 |
25 |
17,8 |
10,1 |
25 |
47 |
12 |
43,2 |
74,4 |
|||||||
|
16 |
14 |
18,0 |
MR22×1,5 |
19 |
22,2 |
28 |
19,8 |
19 |
28,5 |
11,1 |
27 |
49 |
14 |
50,8 |
87,3 |
|||||
|
18 |
16 |
20,0 |
MR24×1,5 |
21 |
24,2 |
30 |
21,8 |
22 |
29,0 |
12,1 |
28 |
50 |
2,5 |
16 |
59,5 |
102,0 |
||||
|
20 |
18 |
22,4 |
MR27×1,5 |
24 |
27,2 |
34 |
24,8 |
24 |
30,0 |
13,6 |
1,5 |
30 |
53 |
18 |
85,5 |
146,6 |
||||
|
22 |
20 |
24,4 |
MR30×1,5 |
27 |
30,2 |
37 |
27,8 |
27 |
31,0 |
15,1 |
31 |
55 |
100,5 |
180,4 |
||||||
|
25 |
23 |
27,4 |
MR33×1,5 |
30 |
33,2 |
39 |
30,8 |
30 |
32,0 |
16,6 |
33 |
58 |
3 |
22 |
125,0 |
214,3 |
||||
|
28 |
26 |
30,4 |
MR36×1,5 |
33 |
36,2 |
43 |
33,8 |
36 |
33,0 |
18,1 |
35 |
61 |
25 |
161,5 |
277,5 |
|||||
|
30 |
28 |
33,0 |
MR39×1,5 |
35 |
39,2 |
46 |
36,8 |
12 |
19,6 |
2,3 |
38 |
63 |
28 |
194,0 |
332,9 |
|||||
|
32 |
30 |
35,0 |
MR42×2 |
37 |
42,2 |
48 |
39,0 |
41 |
33,5 |
21,1 |
40 |
65 |
3,0 |
4,0 |
30 |
235,0 |
404,4 |
|||
|
34 |
32 |
36,6 |
38 |
2,1 |
164,0 |
281,9 |
||||||||||||||
|
36 |
34 |
39,0 |
MR45×2 |
41 |
45,2 |
55 |
42,0 |
22,6 |
2,3 |
69 |
240,0 |
411,8 |
||||||||
|
38 |
36 |
41,0 |
MR48×2 |
43 |
48,2 |
56 |
45,0 |
46 |
34,5 |
24,1 |
42 |
70 |
291,0 |
500,5 |
||||||
|
42 |
40 |
45,0 |
MR52×2 |
47 |
52,2 |
58 |
49,0 |
50 |
26,1 |
44 |
75 |
32 |
3,54,0 |
613,0 |
||||||
* Размер для справок.
3. Материал: штамповка из титановых сплавов ВТ3-1, ВТ6 ОСТ 1 90000-70, группа контроля II; штамповка из стали 13Х11Н2В2МФ-Ш ОСТ 1 90176-75, группа контроля III; сталь 15Х16Н2АМ-Ш ТУ 14-1-948-74, штамповка ОСТ 1 90176-75, группа контроля III.
4. Термическая обработка: угольники из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.
5. Предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 000 22-80.
7. Допуск радиального биения поверхности Д относительно оси резьбы - 0,05 мм.
8. Покрытие угольников из стали: Хим.Пас, из титанового сплава Ан.Окс 2-3*.
* По действующему в отрасли документу.
9. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
10. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения фланцевого герметизируемого угольника к трубопроводу Dн = 12 мм из титанового сплава ВТ3-1:
Угольник фланцевый 12 - ОСТ 1 12952-77
То же, из титанового сплава ВТ6:
Угольник фланцевый 12 - ОСТ 1 14686-90
То же, из стали 13Х11Н2В2МФ-Ш:
Угольник фланцевый 12 - ОСТ 1 12953-77
То же, из стали 15Х16Н2АМ-Ш:
Угольник фланцевый 12 - ОСТ 1 12954-77
В обозначение фланцевого герметизируемого угольника к трубопроводу Dн = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:
Угольник фланцевый 6-1,5 - ОСТ 1 12954-77
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
