ОТРАСЛЕВЫЕ СТАНДАРТЫ
УГОЛЬНИКИ ФЛАНЦЕВЫЕКонструкция и размеры |
ОСТ 1 12949-77 ОСТ 1 12950-77 ОСТ 1 12951-77 ОСТ 1 14685-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на фланцевые угольники, предназначенные для соединений трубопроводов с углом конуса 24°.

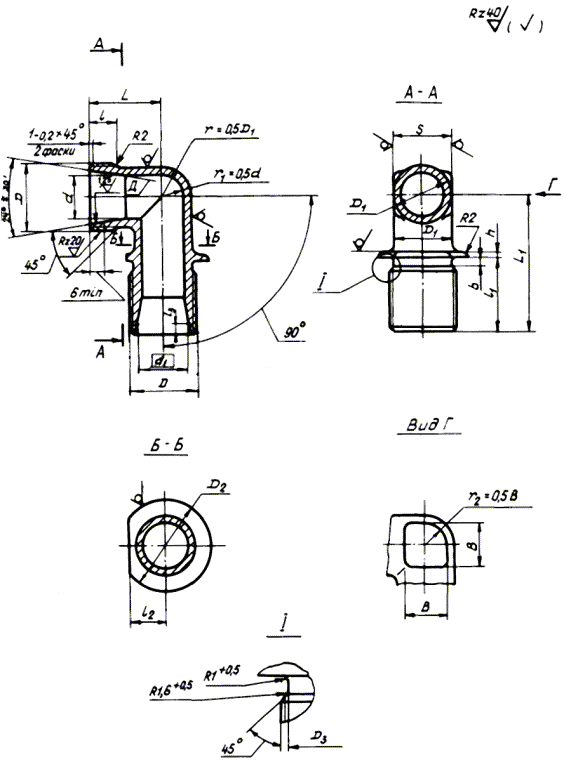

2. Конструкция и размеры фланцевых угольников должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
d |
d1 |
D |
D1 |
D2 |
D3 |
S |
l |
l1 Пред. откл. ±0,1 |
l2 |
l3 Пред. откл. ±0,1 |
L |
L1 |
h |
b |
B |
Масса, г |
||
|
Титановый сплав |
Сталь |
|||||||||||||||||
|
6 |
5 |
8,0 |
MR12×1,25 |
9 |
20 |
10,2 |
9 |
9 |
21 |
7 |
1,3 |
19 |
36 |
2 |
2,5 |
7 |
16,3 |
28,0 |
|
MR12×1,5 |
9,8 |
3,0 |
||||||||||||||||
|
8 |
7 |
10,0 |
MR14×1,5 |
11 |
11,8 |
11 |
22 |
8 |
20 |
39 |
19,5 |
33,5 |
||||||
|
10 |
9 |
12,0 |
MR16×1,5 |
13 |
22 |
13,8 |
13 |
10 |
24 |
9 |
22 |
|
9 |
26,0 |
44,7 |
|||
|
12 |
10 |
14,0 |
MR18×1,5 |
15 |
24 |
15,8 |
17 |
11 |
10 |
24 |
42 |
10 |
36,9 |
63,2 |
||||
|
14 |
12 |
16,0 |
MR20×1,5 |
17 |
26 |
17,8 |
25 |
44 |
12 |
41,0 |
70,4 |
|||||||
|
16 |
14 |
18,0 |
MR22×1,5 |
19 |
30 |
19,8 |
19 |
12 |
27 |
46 |
14 |
48,3 |
82,8 |
|||||
|
18 |
16 |
20,0 |
MR24×1,5 |
21 |
35 |
21,8 |
22 |
25 |
13 |
28 |
47 |
16 |
59,0 |
101,2 |
||||
|
20 |
18 |
22,4 |
MR27×1,5 |
24 |
42 |
24,8 |
24 |
26 |
15 |
1,5 |
30 |
49 |
18 |
83,2 |
142,8 |
|||
|
22 |
20 |
24,4 |
MR30×1,5 |
27 |
45 |
27,8 |
27 |
27 |
16 |
31 |
52 |
95,5 |
163,6 |
|||||
|
25 |
23 |
27,4 |
MR33×1,5 |
30 |
50 |
30,8 |
30 |
28 |
17 |
33 |
55 |
3 |
22 |
132,0 |
226,3 |
|||
|
28 |
26 |
30,4 |
MR36×1,5 |
33 |
55 |
33,8 |
36 |
29 |
19 |
35 |
61 |
25 |
165,0 |
283,0 |
||||
|
30 |
28 |
33,0 |
MR39×1,5 |
35 |
60 |
36,8 |
12 |
21 |
2,3 |
38 |
28 |
198,0 |
340,1 |
|||||
|
32 |
30 |
35,0 |
MR42×2 |
37 |
39,0 |
41 |
23 |
40 |
62 |
4,0 |
30 |
243,0 |
417,1 |
|||||
|
34 |
32 |
36,6 |
38 |
2,1 |
166,0 |
285,4 |
||||||||||||
|
36 |
34 |
39,0 |
MR45×2 |
41 |
42,0 |
2,3 |
69 |
242,0 |
415,1 |
|||||||||
|
38 |
36 |
41,0 |
MR48×2 |
43 |
70 |
45,0 |
46 |
25 |
42 |
301,0 |
515,4 |
|||||||
|
42 |
40 |
45,0 |
MR52×2 |
47 |
75 |
49,0 |
50 |
30 |
27 |
44 |
75 |
32 |
373,0 |
645,1 |
||||
* Размер для справок.
3. Материал: штамповка из титановых сплавов ВТ3-1, ВТ6 ОСТ 1 90000-70, группа контроля III; штамповка из стали 13Х11Н2В2МФ-Ш ОСТ 1 00176-75, группа контроля III; сталь 15Х16Н2АМ-Ш ТУ 14-1-948-74, штамповка ОСТ 1 90176-75, группа контроля III.
4. Термическая обработка*: угольники из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.
5. Предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7. Допуск радиального биения поверхности Д относительно оси резьбы - 0,05 мм.
8. Покрытие угольников из стали Хим.Пас, из титанового сплава Ан.Окс 2-3*.
* По действующему в отрасли документу.
9. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
10. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения фланцевого угольника к трубопроводу Dн = 12 мм из титанового сплава ВТ3-1:
Угольник фланцевый 12 - ОСТ 1 12949-77
То же, из титанового сплава ВТ6:
Угольник фланцевый 12 - ОСТ 1 14685-90
То же, из стали 13Х11Н2В2МФ-Ш:
Угольник фланцевый 12 - ОСТ 1 12950-77
То же, из стали 15Х16Н2АМ-Ш:
Угольник фланцевый 12 - ОСТ 1 12951-77
В обозначение фланцевого угольника к трубопроводу Dн = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:
Угольник фланцевый 6-1,5 - ОСТ 1 12951-77
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
