ОТРАСЛЕВЫЕ СТАНДАРТЫ
ПЕРЕХОДНИКИКонструкция и размеры |
ОСТ 1 12943-77 ОСТ 1 12944-77 ОСТ 1 12945-77 ОСТ 1 14683-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на переходники, предназначенные для соединений трубопроводов с углом конуса 24°.

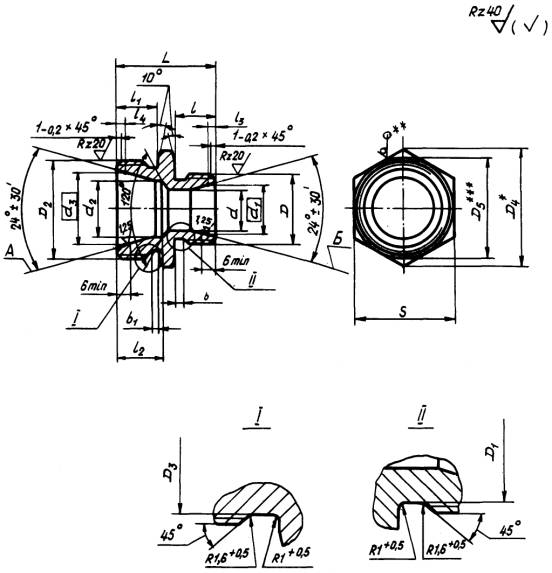

2. Конструкция и размеры переходников должны соответствовать указанным на чертеже и в таблице.
* Размер для справок.
** Для переходников из стали.
*** D5 ≈ S.
Размеры, мм
|
D |
D1 |
d |
d1 |
l |
b |
Наружный диаметр трубы Dн1* |
D2 |
D3 |
D4 |
d2 |
d3 |
l1 |
l2 |
l3 |
l4 |
L |
S |
b1 |
Масса, г |
||
|
Пред. откл. ±0,1 |
Титановый сплав |
Сталь |
|||||||||||||||||||
|
6 |
MR12×1,25 |
10,2 |
5 |
8,0 |
10 |
2,5 |
8 |
MR14×1,5 |
11,8 |
19,6 |
7 |
10,0 |
11 |
14 |
1,3 |
1,3 |
27 |
17 |
3 |
12,7 |
22,1 |
|
10 |
MR16×1,5 |
13,8 |
9 |
12,0 |
12 |
15 |
28 |
12,9 |
22,5 |
||||||||||||
|
12 |
MR18×1,5 |
15,8 |
21,9 |
10 |
14,0 |
19 |
14,9 |
26,0 |
|||||||||||||
|
MR12×1,5 |
9,8 |
11 |
3,0 |
8 |
MR14×1,5 |
11,8 |
19,6 |
7 |
10,0 |
11 |
14 |
17 |
12,7 |
22,1 |
|||||||
|
10 |
MR16×1,5 |
13,8 |
9 |
12,0 |
12 |
15 |
29 |
12,9 |
22,5 |
||||||||||||
|
12 |
MR18×1,5 |
15,8 |
21,9 |
10 |
14,0 |
19 |
14,9 |
26,0 |
|||||||||||||
|
8 |
MR14×1,5 |
11,8 |
7 |
10,0 |
10 |
MR16×1,5 |
13,8 |
19,6 |
9 |
12,0 |
17 |
13,3 |
23,1 |
||||||||
|
12 |
MR18×1,5 |
15,8 |
21,9 |
10 |
14,0 |
19 |
15,7 |
27,4 |
|||||||||||||
|
14 |
MR20×1,5 |
17,8 |
25,4 |
12 |
16,0 |
22 |
18,6 |
32,3 |
|||||||||||||
|
10 |
MR16×1,5 |
13,8 |
9 |
12,0 |
12 |
12 |
MR18×1,5 |
15,8 |
21,9 |
10 |
14,0 |
30 |
19 |
16,4 |
28,7 |
||||||
|
14 |
MR20×1,5 |
17,8 |
25,4 |
12 |
16,0 |
22 |
19,3 |
33,6 |
|||||||||||||
|
16 |
MR22×1,5 |
19,8 |
27,7 |
14 |
18,0 |
24 |
21,2 |
36,9 |
|||||||||||||
|
12 |
MR18×1,5 |
15,8 |
10 |
14,0 |
14 |
MR20×1,5 |
17,8 |
25,4 |
12 |
16,0 |
22 |
20,4 |
35,5 |
||||||||
|
16 |
MR22×1,5 |
19,8 |
27,7 |
14 |
18,0 |
24 |
22,3 |
38,8 |
|||||||||||||
|
18 |
MR24×1,5 |
21,8 |
31,2 |
16 |
20,0 |
27 |
25,9 |
45,0 |
|||||||||||||
|
14 |
MR20×1,5 |
17,8 |
12 |
16,0 |
16 |
MR22×1,5 |
19,8 |
27,7 |
14 |
18,0 |
24 |
23,4 |
40,7 |
||||||||
|
18 |
MR24×1,5 |
21,8 |
31,2 |
16 |
20,0 |
27 |
26,9 |
46,9 |
|||||||||||||
|
20 |
MR27×1,5 |
24,8 |
34,6 |
18 |
22,4 |
1,5 |
30 |
32,1 |
55,7 |
||||||||||||
|
16 |
MR22×1,5 |
19,8 |
14 |
18,0 |
18 |
MR24×1,5 |
21,8 |
31,2 |
16 |
20,0 |
1,3 |
27 |
25,2 |
43,6 |
|||||||
|
20 |
MR27×1,5 |
24,8 |
34,6 |
18 |
22,4 |
1,5 |
30 |
33,0 |
57,4 |
||||||||||||
|
18 |
MR24×1,5 |
21,8 |
16 |
20,0 |
33,5 |
58,2 |
|||||||||||||||
|
22 |
MR30×1,5 |
27,8 |
36,9 |
20 |
24,4 |
13 |
16 |
31 |
32 |
38,5 |
67,0 |
||||||||||
|
20 |
MR27×1,5 |
24,8 |
18 |
22,4 |
1,5 |
41,4 |
72,0 |
||||||||||||||
|
25 |
MR33×1,5 |
30,8 |
41,6 |
23 |
27,4 |
36 |
47,3 |
82,3 |
|||||||||||||
|
22 |
MR30×1,5 |
27,8 |
20 |
24,4 |
13 |
32 |
51,4 |
89,3 |
|||||||||||||
|
28 |
MR36×1,5 |
33,8 |
47,3 |
26 |
30,4 |
33 |
41 |
62,2 |
108,1 |
||||||||||||
|
25 |
MR33×1,5 |
30,8 |
23 |
27,4 |
64,4 |
112,0 |
|||||||||||||||
|
30 |
MR39×1,5 |
36,8 |
28 |
33,0 |
2,3 |
62,4 |
108,4 |
||||||||||||||
|
28 |
MR36×1,5 |
33,8 |
26 |
30,4 |
63,5 |
110,3 |
|||||||||||||||
|
32 |
MR42×2 |
39,0 |
53,1 |
30 |
35,0 |
14 |
18 |
35 |
46 |
4 |
88,5 |
154,0 |
|||||||||
* Размер для справок.
3. Материал: титановые сплавы ВТ3-1, ВТ6 ОСТ 1 90173-75; шестигранник 4-го класса точности ГОСТ 8560-78 из стали 13Х11Н2В2МФ-Ш ТУ 14-1-1791-76; шестигранник 5-го класса точности ГОСТ 8560-78 из стали 15Х16Н2АМ-Ш ТУ 14-1-3575-83.
4. Термическая обработка*: переходники из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.
5. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
6. Предельное отклонение размера S переходников из титанового сплава - по h12.
7. Допуск радиального биения поверхностей А и Б относительно оси резьбы - 0,05 мм.
8. Покрытие переходников из стали Хим.Пас, из титанового сплава Ан.Окс 2-3*.
* По действующему в отрасли документу.
9. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
10. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения переходника к трубопроводам Dн = 12 мм и Dн1 = 18 мм из титанового сплава ВТ3-1:
Переходник 12-18 - ОСТ 1 12943-77
То же, из титанового сплава ВТ6:
Переходник 12-18 - ОСТ 1 14683-90
То же, из стали 13Х11Н2В2МФ-Ш:
Переходник 12-18 - ОСТ 1 12944-77
То же, из стали 15Х16Н2АМ-Ш:
Переходник 12-18 - ОСТ 1 12945-77
В обозначение переходника к трубопроводу Dн = 6 мм с резьбой D MR12×1,5 дополнительно вводится шаг резьбы, например:
Переходник 6-8-1,5 - ОСТ 1 12945-77
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
