ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
ПРОХОДНИКИ Конструкция и размеры |
ОСТ 1 12940-77 ОСТ 1 12941-77 ОСТ 1 12942-77 ОСТ 1 14682-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на герметизируемые удлиненные проходники, предназначенные для соединения трубопроводов с углом конуса 24º.

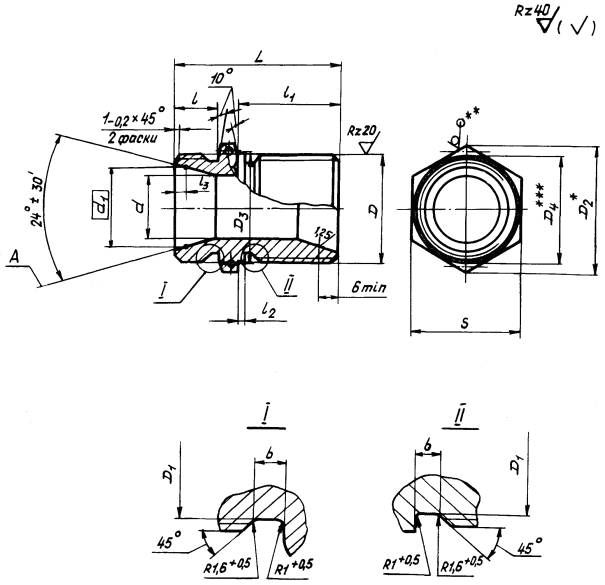

2. Конструкция и размеры герметизируемых удлиненных проходников должны соответствовать указанным на чертеже и в таблице.
______________
* Размер для справок.
** Для проходников из стали.
*** D4 ≈ S.
Размеры, мм
|
Наружный диаметр трубы Dн* |
D |
D1 |
D2 |
D3 |
d |
d1 |
l |
l1 |
l2 |
l3 |
L |
S |
b |
Масса, г |
|
|
Пред. откл. ±0,1 |
Титановый сплав |
Сталь |
|||||||||||||
|
6 |
МВ12×1,25 |
10,2 |
15,0 |
12,2 |
5 |
8,0 |
10 |
23 |
1,5 |
1,3 |
38 |
13 |
2,5 |
13,0 |
22,6 |
|
MR12×1,5 |
9,8 |
11 |
39 |
3,0 |
|||||||||||
|
8 |
MR14×1,5 |
11,8 |
19,6 |
14,2 |
7 |
10,0 |
24 |
2,0 |
41 |
17 |
18,7 |
32,6 |
|||
|
10 |
MR16×1,5 |
13,8 |
16,2 |
9 |
12,0 |
12 |
25 |
43 |
20,1 |
34,9 |
|||||
|
12 |
MR18×1,5 |
15,8 |
21,9 |
18,2 |
10 |
14,0 |
26 |
44 |
19 |
26,9 |
46,9 |
||||
|
14 |
MR20×1,5 |
17,8 |
25,4 |
20,2 |
12 |
16,0 |
22 |
32,3 |
56,2 |
||||||
|
16 |
MR22×1,5 |
19,8 |
27,7 |
22,2 |
14 |
18,0 |
28 |
2,5 |
46 |
24 |
38,3 |
66,6 |
|||
|
18 |
MR24×1,5 |
21,8 |
31,2 |
24,2 |
16 |
20,0 |
29 |
47 |
27 |
44,9 |
78,0 |
||||
|
20 |
MR27×1,5 |
24,8 |
34,6 |
27,2 |
18 |
22,4 |
1,5 |
30 |
58,0 |
100,1 |
|||||
|
22 |
MR30×1,5 |
27,8 |
36,9 |
30,2 |
20 |
24,4 |
13 |
32 |
51 |
32 |
75,0 |
130,6 |
|||
|
25 |
MR33×1,5 |
30,8 |
41,6 |
33,2 |
23 |
27,4 |
36 |
86,9 |
151,2 |
||||||
|
28 |
MR36×1,5 |
33,8 |
47,3 |
36,2 |
26 |
30,4 |
52 |
41 |
102,5 |
178,3 |
|||||
|
30 |
MR39×1,5 |
36,8 |
39,2 |
28 |
33,0 |
2,3 |
110,7 |
192,4 |
|||||||
|
32 |
MR42×2 |
39,0 |
53,1 |
42,2 |
30 |
35,0 |
14 |
33 |
3,0 |
55 |
46 |
4,0 |
152,1 |
265,5 |
|
|
34 |
32 |
36,6 |
2,1 |
126,4 |
220,0 |
||||||||||
|
36 |
MR45×2 |
42,0 |
45,2 |
34 |
39,0 |
2,3 |
143,1 |
249,4 |
|||||||
|
38 |
MR48×2 |
45,0 |
57,7 |
48,2 |
36 |
41,0 |
34 |
56 |
50 |
176,1 |
306,6 |
||||
|
42 |
MR52×2 |
49,0 |
63,5 |
52,2 |
40 |
45,0 |
55 |
192,2 |
333,0 |
||||||
_____________
* Размер для справок.
3. Материал: титановые сплавы ВТ3-1, ВТ6 ОСТ 1 90173-75 и ОСТ 1 90266-86; шестигранник 4-го класса точности ГОСТ 8560-78 из стали 13Х11Н2В2МФ-Ш ТУ 14-1-1791-76; шестигранник 5-го класса точности ГОСТ 8560-78 из стали 15Х16Н2АМ-Ш ТУ 14-1-3575-83.
4. Термическая обработка*: проходники из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.
5. Отверстия для контровки - по ОСТ 1 03815-76, исполнение 5.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7. Предельное отклонение размера S проходников из титанового сплава - по h12.
8. Допуск радиального биения поверхности А относительно оси резьбы - 0,05 мм.
9. Покрытие проходников из стали: Хим.Пас, из титанового сплава Ан.Окс 2-3*.
____________
* По действующему в отрасли документу.
10. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
11. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения герметизируемого удлиненного проходника к трубопроводу Dн =12 мм из титанового сплава ВТ3-1:
Проходник удлиненный 12 - ОСТ 1 12940-77
То же, из титанового сплава ВТ6:
Проходник удлиненный 12 - ОСТ 1 14682-90
То же, из стали 13Х11Н2В2МФ-Ш:
Проходник удлиненный 12 - ОСТ 1 12941-77
То же, из стали 15Х16Н2АМ-Ш:
Проходник удлиненный 12 - ОСТ 1 12942-77
В обозначение герметизируемого удлиненного проходника к трубопроводу Dн = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:
Проходник удлиненный 6-1,5 - ОСТ 1 12942-77
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
