ОТРАСЛЕВЫЕ СТАНДАРТЫ
Конструкция и размеры |
ОСТ 1 12934-77 ОСТ 1 12935-77 ОСТ 1 12936-77 ОСТ 1 14680-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на проходники, предназначенные для соединений трубопроводов с утлом конуса 24°.

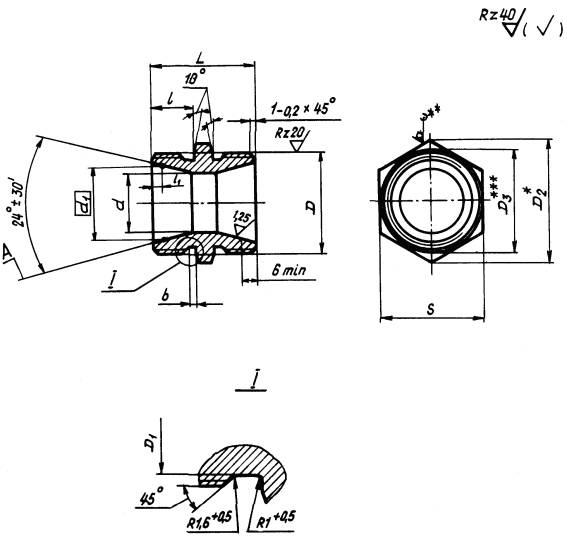

2. Конструкция и размеры проводников должны соответствовать указанным на чертеже и в таблице.
___________________
* Размер для справок.
** Для проводников из стали.
*** D3 ≈ S.
Размеры, мм
|
D |
D1 |
D2 |
d |
d1 |
l |
l1 |
L |
S |
b |
Масса, г |
||
|
Пред. откл. ±0,1 |
Титановый сплав |
Сталь |
||||||||||
|
6 |
МR12×1,25 |
10,2 |
15,0 |
5 |
8,0 |
10 |
1,3 |
25 |
13 |
2,5 |
8,6 |
14,9 |
|
MR12×1,5 |
9,8 |
11 |
27 |
3,0 |
||||||||
|
8 |
МR14×1,5 |
11,8 |
19,6 |
7 |
10,0 |
28 |
17 |
13,2 |
23,0 |
|||
|
10 |
MR16×1,5 |
13,8 |
9 |
12,0 |
12 |
30 |
13,5 |
23,4 |
||||
|
12 |
MR18×1,5 |
15,8 |
21,9 |
10 |
14,0 |
19 |
17,6 |
30,6 |
||||
|
14 |
MR20×1,5 |
17,8 |
25,4 |
12 |
16,0 |
22 |
21,5 |
37,4 |
||||
|
16 |
MR22×1,5 |
19,8 |
27,7 |
14 |
18,0 |
24 |
24,4 |
42,4 |
||||
|
18 |
MR24×1,5 |
21,8 |
31,2 |
16 |
20,0 |
27 |
28,4 |
49,4 |
||||
|
20 |
MR27×1,5 |
24,8 |
34,6 |
18 |
22,4 |
1,5 |
30 |
36,2 |
63,2 |
|||
|
22 |
MR30×1,5 |
27,8 |
36,9 |
20 |
24,4 |
13 |
32 |
32 |
45,5 |
79,0 |
||
|
25 |
MR33×1,5 |
30,8 |
41,6 |
23 |
27,4 |
36 |
54,6 |
93,3 |
||||
|
28 |
MR36×1,5 |
33,8 |
47,3 |
26 |
30,4 |
33 |
41 |
65,5 |
114,0 |
|||
|
30 |
MR39×1,5 |
36,8 |
28 |
33,0 |
2,3 |
66,0 |
115,0 |
|||||
|
32 |
MR42×2 |
39,0 |
53,1 |
30 |
35,0 |
14 |
36 |
46 |
4,0 |
100,0 |
174,0 |
|
|
34 |
32 |
36,6 |
2,1 |
82,0 |
143,0 |
|||||||
|
36 |
MR45×2 |
42,0 |
34 |
39,0 |
2,3 |
91,0 |
158,0 |
|||||
|
38 |
MR48×2 |
45,0 |
57,7 |
36 |
41,0 |
50 |
112,0 |
194,0 |
||||
|
42 |
MR52×2 |
49,0 |
63,5 |
40 |
45,0 |
55 |
121,4 |
210,5 |
||||
______________
* Размер для справок.
3. Материал: титановые сплавы ВТ3-1, ВТ6 ОСТ 1 90173-75 и ОСТ 1 90266-86; шестигранник 4-го класса точности ГОСТ 8560-78 из стали 13X11H2B2MФ-Ш ТУ 14-1-3-791-76; шестигранник 5-го класса точности ГОСТ 8560-78 из стали 15Х16Н2АМ-Ш ТУ 14-1-3575-83.
4. Термическая обработка*: проходники на титанового сплава - отжечь, группа контроле 5 ОСТ 1 00021-78, из стали 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.
_____________
** По действующему в отрасли документу.
5. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
6. Предельное отклонение размера S проходников из титанового сплава - по h12.
7. Допуск радиального биения поверхности А относительно оси резьбы - 0,05 мм.
8. Покрытие: проходников из стали Хим.Пас, из титанового сплава Ан.Окс 2-3*.
___________
* По действующему в отрасли документу.
9. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
10. Технические условия - по ОСТ 1 00943-79.
Пример наименования и обозначения проводника к трубопроводу Dн = 12 мм из титанового сплава ВТ3-1:
Проходник 12-ОСТ 1 12934-77
То же, из титанового сплава ВТ6:
Проходник 12-ОСТ 1 14680-90
То же, из стали 13Х11Н2В2МФ-Ш:
Проходник 12-ОСТ 1 12935-77
То же, из стали 15Х16Н2АМ-Ш:
Проходник 12-ОСТ 1 12936-77
В обозначение проходника к трубопроводу Dн = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:
Проходник 6-1,5 - ОСТ 1 12936-77
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
