ОТРАСЛЕВЫЕ СТАНДАРТЫ
Конструкция и размеры |
ОСТ 1 12928-77 ОСТ 1 12929-77 ОСТ 1 12930-77 ОСТ 1 12931-77 ОСТ 1 14679-90 Введен впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1879 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на накидные гайки, предназначенные для соединений трубопроводов с углом конуса 24º.

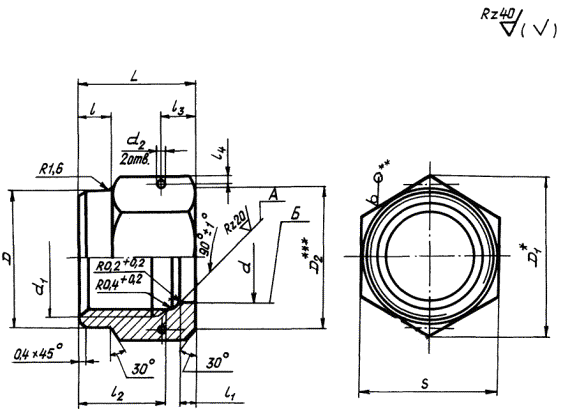

2. Конструкция и размеры накидных гаек должны соответствовать указанным на чертеже и в таблице.
___________________
* Размер для справок.
** Для гаек из стали.
*** D2 ≈ S.
|
Dн* |
d Пред. откл. Н11 |
d1 |
d2 Пред. откл. +0,12 -0,06 |
D |
D1 |
S |
l |
l1 |
l2 |
l3 |
Пред. откл. ±0,2 |
L |
Масса, г |
|
|
Титановый сплав |
Сталь |
|||||||||||||
|
6 |
8,4 |
MR12×1,25 |
1,0 |
14 |
16,2 |
14 |
3 |
2,0 |
10 |
4,0 |
1,6 |
16 |
4,9 |
8,4 |
|
MR12×1,5 |
||||||||||||||
|
8 |
10,4 |
MR14×1,5 |
17 |
19,6 |
17 |
4 |
11 |
17 |
7,7 |
13,3 |
||||
|
10 |
12,4 |
MR16×1,5 |
19 |
21,9 |
19 |
2,5 |
13 |
4,5 |
19 |
9,8 |
16,8 |
|||
|
12 |
14,6 |
MR18×1,5 |
1,2 |
21 |
25,4 |
22 |
2,0 |
13,7 |
23,6 |
|||||
|
14 |
16,6 |
MR20×1,5 |
23 |
27,7 |
24 |
5 |
14 |
20 |
14,5 |
24,8 |
||||
|
16 |
18,6 |
MR22×1,5 |
1,5 |
25 |
31,2 |
27 |
3,0 |
19,2 |
33,0 |
|||||
|
18 |
20,6 |
MR24×1,5 |
1,2 |
27 |
3,0 |
5,5 |
2,0 |
22 |
17,5 |
29,9 |
||||
|
20 |
23,0 |
MR27×1,5 |
30 |
34,6 |
30 |
15 |
21,0 |
35,9 |
||||||
|
22 |
25,0 |
MR30×1,5 |
1,5 |
33 |
41,6 |
36 |
16 |
6,0 |
3,0 |
23 |
37,0 |
63,6 |
||
|
25 |
28,0 |
MR33×1,5 |
1,2 |
36 |
3,5 |
2,0 |
28,0 |
48,1 |
||||||
|
28 |
31,0 |
MR36×1,5 |
1,5 |
40 |
47,3 |
41 |
6 |
3,0 |
24 |
41,0 |
70,4 |
|||
|
30 |
33,0 |
MR39×1,5 |
2,0 |
43 |
53,1 |
46 |
7,0 |
4,0 |
25 |
55,0 |
95,7 |
|||
|
32 |
35,2 |
MR42×2 |
1,5 |
46 |
4,0 |
17 |
8,0 |
3,0 |
42,0 |
72,2 |
||||
|
34 |
37,2 |
41,0 |
70,3 |
|||||||||||
|
36 |
39,2 |
MR45×2 |
2,0 |
50 |
57,7 |
50 |
4,0 |
56,0 |
95,5 |
|||||
|
38 |
41,2 |
MR48×2 |
53 |
63,5 |
55 |
79,0 |
135,0 |
|||||||
|
42 |
45,2 |
MR52×2 |
57 |
69,3 |
60 |
89,0 |
153,0 |
|||||||
|
50 |
53,2 |
MR60×2 |
65 |
75,0 |
65 |
133,6 |
218,7 |
|||||||
___________
* Размер для справок.
3. Материал: титановые сплавы ВТ3-1, ВТ6 ОСТ 1 90173-75 и ОСТ 1 90266-86; шестигранник 5-го класса точности ГОСТ 8560-78 из стали 14X17Н2 ТУ 14-1-3957-85; шестигранник 4-го класса точности ГОСТ 8560-78 из стали 13Х11Н2В2МФ-Ш ТУ 14-1-1791-76; шестигранник 5-го класса точности ГОСТ 8560-78 из стали 15Х16Н2АМ-Ш ТУ 14-1-3575-83.
4. Термическая обработка*: гайки из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали 14Х17Н2 - 23 ... 32 HRCэ, группа контроля 4 ОСТ 1 00021-78; из стали 13Х11Н2В2МФ-Ш и 15Х16Н2АМ-Ш - 25 ... 35 HRCэ, группа контроля 4 ОСТ 1 00021-78.
5. Фаска и нормальный сбег резьбы - по ОСТ 1 00010-81.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7. Предельное отклонение размера S гаек из титанового сплава - по h12.
8. Допуск радиального биения относительно оси резьбы поверхностей: А - 0,05 мм, Б - 0,10 мм.
9. Покрытие: гаек из стали Эл.фос 3-6, М3-6, из титанового сплава - Ан.Окс 8-10*.
_____________
* По действующим в отрасли документам.
10. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
11. Технические условия - по ОСТ 1 00943-79.
Для условного обозначения накидных гаек из сталей с покрытием М3-6 принят код 08.
Пример наименования и обозначения накидной гайки к трубопроводу Dн = 12 мм из титанового сплава BT3-1:
Гайка накидная 12 - ОСТ 1 12928-77
То же, из титанового сплава ВТ6:
Гайка накидная 12 - ОСТ 1 14679-90
То же, из стали 14Х17Н2, с покрытием Эл.фос:
Гайка накидная 12 - ОСТ 1 12929-77
То же, из стали 15Х16Н2АМ-Ш с покрытием Эл.фос;
Гайка накидная 12 - ОСТ 1 12930-77
То же, из стали 13Х11Н2В2МФ-Ш с покрытием Эл.фос;
Гайка накидная 12 - ОСТ 1 12931-77
То же, из стали 14Х17Н2, с покрытием М3-6:
Гайка накидная 12-08 - ОСТ 1 12929-77
То же, из стали 15Х16Н2АМ-Ш с покрытием М3-6:
Гайка накидная 12-08 - ОСТ 1 12930-77
То же, из стали 13Х11Н2В2МФ-Ш с покрытием М3-6:
Гайка накидная 12-08 - ОСТ 1 12931-77
В обозначение накидной гайки к трубопроводу Dн = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:
Гайка накидная 6-08-1,5 - ОСТ 1 12931-77
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5. |
||||||||
