ОТРАСЛЕВЫЕ СТАНДАРТЫ
НИППЕЛИКонструкция и размеры |
ОСТ 1 12926-77 ОСТ 1 12927-77 Введены впервые Проверено в 1985 г. |
Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящие стандарты распространяются на ниппели, предназначенные для соединений трубопроводов с углом конуса 24º.

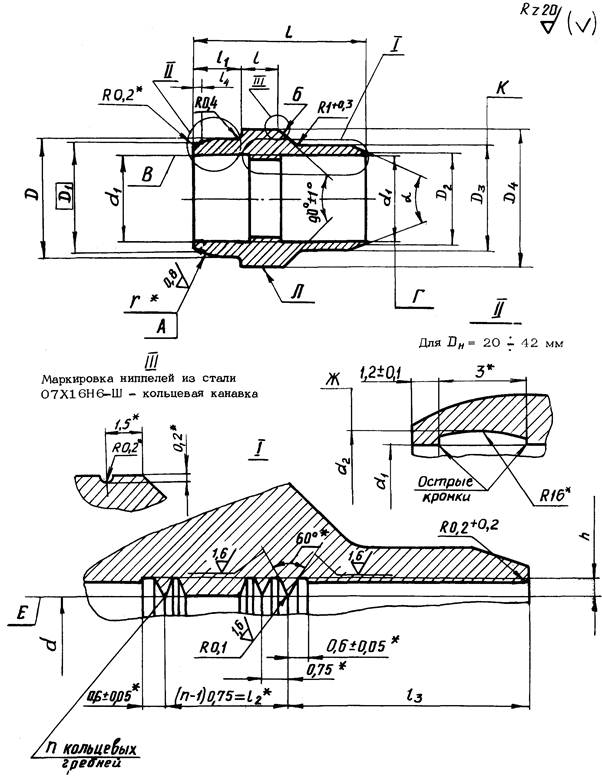

2. Конструкция и размеры ниппелей должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Dн* |
D |
D1 |
D2 |
D3 |
D4 |
d |
d1 |
d2 |
l |
l1 |
l2 |
l3 |
l4 |
L |
h |
r |
n |
α |
Масса, г |
||
|
Пред. откл. h11 |
Пред. откл. |
Номин. |
Пред. откл. |
Предельное отклонение |
Номин. |
Пред. откл. |
|||||||||||||||
|
h11 |
h10 |
h11 |
+0,1 |
±0,1 |
±0,05 |
±0,2 |
±0,1 |
-0,2 |
±0,5 |
||||||||||||
|
6 |
8,4 |
8,0 |
7,0 |
7,8 |
9,8 |
6,0 |
Н11 |
6,2 |
- |
4,5 |
4,5 |
3,00 |
5,5 |
1,0 |
14 |
0,2 |
-0,05 |
10 |
5 |
40° |
2,4 |
|
8 |
10,4 |
10,0 |
9,0 |
9,8 |
11,8 |
8,0 |
8,2 |
3,1 |
|||||||||||||
|
10 |
12,4 |
12,0 |
11,0 |
11,8 |
14,0 |
10,0 |
10,2 |
5,5 |
3,75 |
7,5 |
17 |
6 |
20° |
5,4 |
|||||||
|
12 |
14,4 |
14,0 |
13,2 |
14,0 |
16,0 |
12,0 |
12,3 |
9,5 |
19 |
+0,05 |
6,7 |
||||||||||
|
14 |
16,4 |
16,0 |
15,2 |
16,0 |
18,0 |
14,0 |
14,3 |
6,5 |
4,50 |
20 |
7 |
7,6 |
|||||||||
|
16 |
18,4 |
18,0 |
17,2 |
18,2 |
20,0 |
16,0 |
16,3 |
8,4 |
|||||||||||||
|
18 |
20,4 |
20,0 |
19,2 |
20,2 |
22,0 |
18,0 |
+0,1 |
18,3 |
7,0 |
5,25 |
9,0 |
8 |
10,6 |
||||||||
|
20 |
22,8 |
22,4 |
21,2 |
22,4 |
24,8 |
20,0 |
20,3 |
20,7 |
7,5 |
5,0 |
21 |
15,3 |
|||||||||
|
22 |
24,8 |
24,4 |
23,2 |
24,4 |
27,8 |
22,1 |
22,4 |
22,7 |
6,0 |
40° |
18,4 |
||||||||||
|
25 |
27,8 |
27,4 |
26,2 |
27,4 |
30,8 |
25,1 |
25,4 |
25,7 |
20,6 |
||||||||||||
|
28 |
30,8 |
30,4 |
29,2 |
30,4 |
33,8 |
28,1 |
28,4 |
28,7 |
6,00 |
22 |
9 |
23,0 |
|||||||||
|
30 |
33,8 |
33,0 |
31,4 |
32,4 |
36,0 |
30,2 |
30,5 |
30,8 |
1,2 |
16 |
30,4 |
||||||||||
|
32 |
35,8 |
35,0 |
33,4 |
34,6 |
38,0 |
32,2 |
32,5 |
32,8 |
31,2 |
||||||||||||
|
34 |
37,4 |
36,6 |
35,4 |
36,6 |
39,4 |
34,2 |
34,5 |
34,8 |
33,8 |
||||||||||||
|
36 |
39,8 |
39,0 |
37,4 |
38,6 |
42,0 |
36,2 |
36,5 |
36,9 |
10,0 |
23 |
36,4 |
||||||||||
|
38 |
41,8 |
41,0 |
39,4 |
40,6 |
44,0 |
38,2 |
38,5 |
38,9 |
40,6 |
||||||||||||
|
42 |
45,8 |
45,0 |
43,4 |
44,6 |
48,0 |
42,2 |
42,5 |
42,9 |
42,8 |
||||||||||||
|
50 |
53,8 |
53,0 |
51,4 |
52,6 |
56,0 |
50,2 |
50,5 |
50,9 |
58,8 |
||||||||||||
_________________
3. Материал: сталь 13Х11Н2В2МФ-Ш ТУ 14-1-3297-82 и ТУ 14-1-1791-76; сталь 07Х16Н6-Ш ТУ 14-1-1660-76.
4. Термическая обработка: ниппели из стали 13Х11Н2В2МФ-Ш - 25 ... 35 HRCэ, из стали 07Х16Н6-Ш - 35,5 ... 42,5 HRCэ, группа контроля 4 ОСТ 100021-78.
5. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 100022-80.
6. Допуск радиального биения поверхности А относительно поверхности Б - 0,05 мм.
7. Допуск радиального биения поверхностей А, В, Г, Е, К, Ж относительно поверхности Л - 0,05 мм.
8. Предельные отклонения размеров между двумя любыми кольцевыми гребнями - не более 0,05 мм.
9.
Покрытие наружных поверхностей КИБ. Нитрид титана 4-7, Hv50 = 900 ÷ 1200*. Перед нанесением покрытия
поверхность А полировать до шероховатости
.
____________
* По действующему в отрасли документу.
10. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.
11. Технические условия - по ОСТ 100943-79.
Пример наименования и обозначения ниппеля к трубопроводу Dн = 12 мм из стали 13Х11Н2В2МФ-Ш:
Ниппель 12 - ОСТ 1 12926-77
То же, из стали 07Х16Н6-Ш:
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4, 5, 6. |
||||||||
