ОТРАСЛЕВОЙ СТАНДАРТ

СОЕДИНИТЕЛЬНАЯ ЧАСТЬ АРМАТУРЫ

Конструкция и размеры

ОСТ 112925-77

Введен впервые

Проверено в 1985 г.

Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на соединительную часть арматуры соединений трубопроводов с углом конуса 24°.

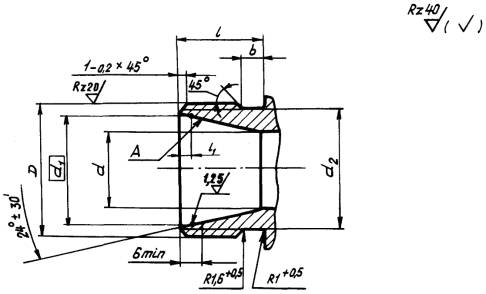

2. Конструкция и размеры соединительной части арматуры должны соответствовать указанным на чертеже и в таблице.

мм

Наружный диаметр трубы DН*

D

d

d1

d2

l

L1

Пред. откл. ± 0,1

b

6

MR12´1,25**

5

8,0

10,2

10

1,3

2,5

MR12´1,5

9,8

11

3,0

8

MR14´1,5

7

10,0

11,8

10

MR16´1,5

9

12,0

13,8

12

12

MR18´1,5

10

14,0

15,8

14

MR20´1,5

12

16,0

17,8

16

MR22´1,5

14

18,0

19,8

18**

MR24´1,5

16

20,0

21,8

20

MR27´1,5

18

22,4

24,8

1,5

22**

MR30´1,5

20

24,4

27,8

13

25

MR33´1,5

23

27,4

30,8

28**

MR36´1,5

26

30,4

33,8

30**

MR39´1,5

28

33,0

36,8

2,3

32

MR42´2

30

35,0

39,0

14

4,0

34**

32

36,6

2,1

36**

MR45´2

34

39,0

42,0

2,3

38

MR48´2

36

41,0

45,0

42

MR52´2

40

45,0

49,0

50

MR60´2

48

53,0

57,0

______________

* Размер для справок.

** Применять в технически обоснованных случаях.

3. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.

4. Допуск радиального биения поверхности А относительно оси резьбы - 0,05 мм.

5. Технические условия - по ОСТ 1 00943-79.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных



















Переиздан с учетом изменений № 1, 2, 3, 4, 5.
