АВИАЦИОННЫЙ СТАНДАРТ

ШАРНИРЫ ГИДРАВЛИЧЕСКИЕ
ДВУХПОЛОСТНЫЕ

Типы, основные параметры и размеры

ОСТ 1 04041-85
Введен впервые

Распоряжением Министерства от 10 декабря 1985 г. № 298-65 дата введения 1987-01-01

1. Настоящий стандарт распространяется на двухполостные гидравлические шарниры (в дальнейшем изложении - шарниры), предназначенные для подвижного подсоединения гидроцилиндра к гидросистеме.

2. Стандарт устанавливает два типа шарниров в зависимости от диапазона температур рабочей и окружающей сред:

- тип 1 - от минус 60 до плюс 100 °С; кратковременно - плюс 150 °С по 6 мин за 1 ч работы;

- тип 2 - от минус 60 до плюс 150 °С; кратковременно - плюс 180 °С рабочей и плюс 215 °С окружающей сред по 6 мин за 1 ч работы.

3. Номинальное давление рабочей среды шарниров - по ОСТ 1 00095-73.

4. Внешняя герметичность шарниров должна соответствовать группе 1-8 ОСТ 1 00128-74.

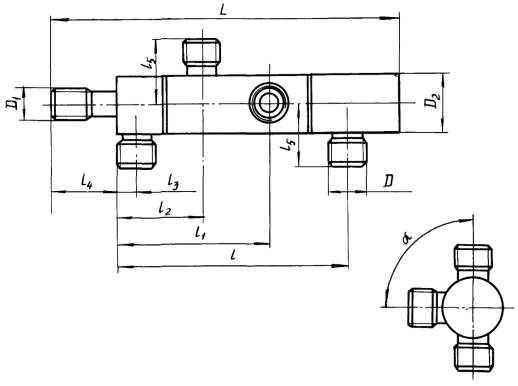

5. Габаритные и присоединительные размеры шарниров должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Тип

Условный проход Dу*

D

D1

D2

L

l

l1

l2

l3

l4

l5

a

не более

пред. откл. ± 1°

1

4

М12´1,25

М10

18

106

70

42

26

6

20

19

45°, 90°, 135°, 180°

6

М14´1,5

20

114

77

47

29

7

21

8

М16´1,5

М12´1,5

22

124

84

52

32

8

22

23

10

М18´1,5

24

132

91

57

35

10

24

2

4

М12´1,25

М10

18

113

77

49

29

6

20

19

6

М14´1,5

20

120

83

50

32

7

21

8

М16´1,5

М12´1,5

22

130

90

55

35

8

22

23

10

М18´1,5

24

138

97

60

38

10

24

_______________

* Размер для справок.

6. Резьбовая часть присоединительных штуцеров шарниров - по ОСТ 1 12925-77.



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных



















Переиздан с учетом изменений № б, в, 1.
