АВИАЦИОННЫЙ СТАНДАРТ
|
ШАРНИРЫ ГИДРАВЛИЧЕСКИЕ Типы, основные параметры и размеры |
ОСТ 1 04040-85Введен впервые |
Распоряжением Министерства от 10 декабря 1985 г. № 298-65 дата введения 1987-01-01
1. Настоящий стандарт распространяется на однополостные гидравлические шарниры (в дальнейшем изложении - шарниры), предназначенные для подвижного подсоединения гидроцилиндра к гидросистеме.
2. Стандарт устанавливает два типа шарниров в зависимости от диапазона температур рабочей и окружающей сред:
- тип 1 - от минус 60 до плюс 100 °С; кратковременно - плюс 150 °С по 6 мин за 1 ч работы;
- тип 2 - от минус 60 до плюс 150 °С; кратковременно - плюс 180 °С рабочей и плюс 215 °С окружающей сред по 6 мин за 1 ч работы.
3. Номинальное давление рабочей среды шарниров - по ОСТ 1 00095-73.
4. Внешняя герметичность шарниров должна соответствовать группе 1 - 8 ОСТ 1 00128-74.

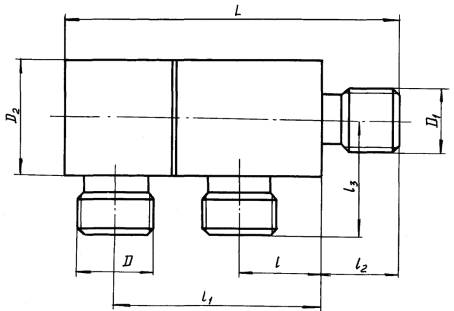

5. Габаритные и присоединительные размеры шарниров должны соответствовать указанным на чертеже и в таблице.
мм
|
Условный проход Dу* |
D |
D1 |
D2 |
l |
l1 |
l2 |
l3 |
||
|
не более |
|||||||||
|
M12´1,5 |
М10 |
||||||||
|
М14´1,5 |
|||||||||
|
М16´1,5 |
М12´1,5 |
||||||||
|
M18´1,5 |
|||||||||
|
М12´1,5 |
М10 |
||||||||
|
М14´1,5 |
|||||||||
|
М16´1,5 |
М12´1,5 |
||||||||
|
М18´1,5 |
|||||||||
______________
* Размер для справок.
6. Резьбовая часть присоединительных штуцеров шарниров - по ОСТ 1 12925-77.
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
измененных |
замененных |
новых |
аннулированных |
|||||
|
|
|
|
|
|
|
|
|
|
|
Переиздан с учетом изменений № б, в, 1. |
||||||||
|
|
|
|
|
|
|
|
|
|
