ОТРАСЛЕВОЙ СТАНДАРТ
|
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ НЕРАЗЪЕМНЫЕ ТЕРМОМЕХАНИЧЕСКИЕ Технические требования |
ОСТ 1 00960-80 Введен впервые Проверено в 1987 г. |
Распоряжением Министерства от 22 февраля 1980 г. № 087-16 срок введения установлен с 1 января 1981 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на неразъемные термомеханические соединения (в дальнейшем изложении - соединения ТМС) трубопроводов муфтами из материала, обладающего эффектом «формы памяти», предназначенные для гидравлических, топливных и газовых систем летательных аппаратов.

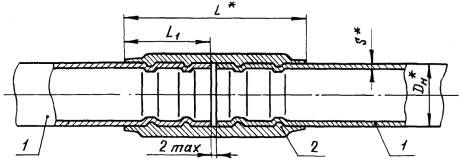

2. Конструкция и размеры соединения ТМС должны соответствовать указанным на чертеже и в табл. 1.
______________
* Размер для справок.
1 - трубопровод; 2 - муфта ТМС по ОСТ 1 13681-80
Таблица 1
мм
|
DН |
S |
L |
L1 Пред. откл. ± 1 |
Материал трубопровода |
|
6 |
0,5 - 0,8 |
24 |
12,0 |
12Х18Н10Т ОТ4-0 ОСТ 1 90050-72 ПТ-7М |
|
1,0 - 1,2 |
28 |
14,0 |
||
|
8 |
0,5 - 0,8 |
27 |
13,5 |
|
|
1,0 - 1,2 |
30 |
15,0 |
||
|
10 |
0,5 - 0,8 |
|||
|
1,0 - 1,2 |
33 |
16,5 |
||
|
12 |
0,5 - 0,8 |
32 |
16,0 |
|
|
1,0 - 1,2 |
38 |
19,0 |
||
|
14 |
0,5 - 0,8 |
35 |
17,5 |
|
|
1,0 - 1,4 |
43 |
21,5 |
||
|
16 |
0,5 - 0,8 |
40 |
20,0 |
|
|
1,0 - 1,6 |
49 |
24,5 |
||
|
18 |
0,5 - 0,8 |
45 |
22,5 |
|
|
1,0 - 1,8 |
55 |
27,5 |
||
|
20 |
0,5 - 0,8 |
50 |
25,0 |
|
|
1,0 - 1,8 |
60 |
30,0 |
||
|
22 |
0,5 - 0,8 |
55 |
27,5 |
12Х18Н10Т ПТ-7М |
|
1,0 - 2,0 |
65 |
32,5 |
||
|
25 |
0,5 - 0,8 |
60 |
30,0 |
|
|
1,0 - 2,2 |
70 |
35,0 |
||
|
28 |
0,5 - 0,8 |
65 |
32,5 |
|
|
30 |
70 |
35,0 |
||
|
32 |
75 |
37,5 |
||
|
34 |
80 |
40,0 |
||
|
36 |
85 |
42,5 |
||
|
38 |
90 |
45,0 |
||
|
40 |
95 |
47,5 |
||
|
42 |
100 |
50,0 |
Примечание. Для соединения трубопроводов DН = 8 мм с толщиной стенки 0,5 - 0,8 мм разрешается использовать муфту ТМС8-1 по ОСТ 1 13681-80.
3. Максимальное рабочее давление - в соответствии с требованиями ОСТ 1 00243-77.
4. Герметичность соединений - не ниже группы 1 - 6 и 2 - 4 по ОСТ 1 00128-74.
5. Предел выносливости s-1 для трубопроводов с наружным диаметром 6, 8, 12, 14, 16, 18, 20 мм из материалов 12Х18Н10Т, ОТ4-0, ПТ-7М толщиной стенки 1 мм не должен превышать значений, указанных в табл. 2.
Таблица 2
Размеры, мм
|
Материал трубопровода |
Предел выносливости s-1, МПа (кгс/мм2) |
|
|
6 |
ПТ-7М |
235 (24) |
|
12Х18Н10Т |
||
|
8 |
ОТ4-0 |
235 (24) |
|
ПТ-7М |
||
|
12 |
12Х18Н10Т |
176 (18) |
|
ОТ4-0 |
156 (16) |
|
|
ПТ-7М |
||
|
14 |
12Х18Н10Т |
137 (14) |
|
ОТ4-0 |
156 (16) |
|
|
ПТ-7М |
||
|
16 |
ОТ4-0 |
156 (16) |
|
12Х18Н10Т |
||
|
18 |
ОТ4-0 |
137 (14) |
|
20 |
ОТ4-0 |
118 (12) |
|
ПТ-7М |
||
|
12Х18Н10Т |
6. Соединение ТМС должно быть устойчивым, прочным и стойким к внешним воздействующим факторам, указанным в табл. 3.
Таблица 3
|
Характеристика внешнего воздействующего фактора |
Максимальное значение внешнего воздействующего фактора, степень жесткости, предъявляемое требование |
|
|
Синусоидальная вибрация |
Амплитуда ускорения, м · с (g) |
98 (10) |
|
Амплитуда перемещения, мм |
1,0 |
|
|
Частота, Гц |
20000 |
|
|
Механический удар многократного действия |
Пиковое ударное ускорение, м · с-2 (g) |
117,4 (12) |
|
Длительность действия ударного ускорения, мс |
20 |
|
|
Число ударов |
3000 |
|
|
Линейное ускорение |
Значение линейного ускорения, м · с-2 (g) |
147 (15) |
|
Атмосферное пониженное давление |
Рабочее давление, кПа (мм рт.ст.) |
0,67 (5) |
|
Повышенная температура среды |
Рабочая, °С |
+200 |
|
Предельная, °С |
+300 |
|
|
Пониженная температура среды |
Рабочая, °С |
-60 |
|
Предельная, °С |
||
|
Повышенная влажность |
Относительная влажность при температуре +35 °С, % |
100 |
|
Соляной (морской туман) |
Водность, г · м-3 |
3 - 1 |
|
Дисперсность, мкм |
20 |
|
|
Температура, °С |
+35 |
|
|
Плесневые грибы |
Видовое биологическое название организма - по ГОСТ 9.048-75 |
Для образцов, не имеющих деталей из дерева, бумаги и картона |
7. Сборка, контроль и испытание соединений ТМС - в соответствии с приложением.
ПРИЛОЖЕНИЕ
Справочное
ПЕРЕЧЕНЬ
действующей в отрасли документации, примененной в стандарте
|
Обозначение (наименование) НТД |
Номер пункта стандарта, в котором дана ссылка |
|
Методические указания 51-87 |
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
№ изм. |
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
|||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
1 |
1 ÷ 5 |
- |
- |
- |
8738 |
|
2.02.83 |
01.07.84 г. |
|
2 |
1 ÷ 5 |
- |
- |
- |
10125 |
|
20.02.84 |
01.07.85 г. |
|
3 |
1 ÷ 5 |
- |
- |
- |
10578 |
|
21.01.88 |
01.07.88 г. |
|
4 |
1 ÷ 5 |
- |
- |
- |
11393 |
|
8.08.90 |
01.07.90 г. |
|
|
|
|
|
|
|
|
|
|
