УГОЛЬНИКИ И ТРОЙНИКИ ПОВОРОТНЫЕ

Технические требования
ОСТ 1 00803-76

Взамен 5789А - 5807А

Проверено в 1987 г.

Распоряжением Министерства от 3 мая 1976 г. № 087-16 срок введения установлен с 1 января 1977 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на поворотные угольники и тройники, предназначенные для присоединения трубопроводов к агрегатам различных жидкостных и газовых систем самолетов и вертолетов.

Стандарт устанавливает 7 исполнений поворотных угольников и 4 исполнения поворотных тройников.

2. Конструкция и размеры поворотных угольников должны соответствовать указанным:

- исполнение 1 - на черт. 1 и в табл. 1;

- исполнение 2 - на черт. 2 и в табл. 2;

- исполнение 3 - на черт. 3 и в табл. 3;

- исполнение 4 - на черт. 4 и в табл. 4;

- исполнение 5 - на черт. 5 и в табл. 5;

- исполнение 6 - на черт. 6 и в табл. 6;

- исполнение 7 - на черт. 7 и в табл. 7.

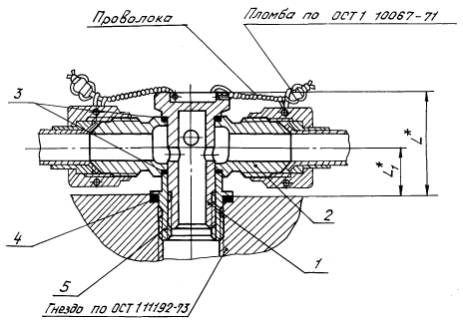

Исполнение 1

Черт. 1

_____________

* Размер для справок.

Таблица 1

Размеры, мм

Наружный диаметр труб Dн*

L

L1

Поз. 1

Штуцер глухой

Поз. 2

Штуцер поворотный

Поз. 3

Поз. 4

Поз. 5

Футорка

Кольцо уплотнительное

Количество

1

1

2

1

1

Обозначение

3

23,0

9,0

1-ОСТ 1 12526-76

3-ОСТ 1 12528-76

11-1-ОСТ 1 10291-71

17-1-ОСТ 1 10291-71

1-ОСТ 1 12541-76

4

2-ОСТ 1 12526-76

4-ОСТ 1 12528-76

6

26,0

11,5

4-ОСТ 1 12525-76

6-ОСТ 1 12527-76

13-1-ОСТ 1 10291-71

19-1-ОСТ 1 10291-71

3-ОСТ 1 12541-76

4-ОСТ 1 12526-76

6-ОСТ 1 12528-76

8

29,0

12,5

6-ОСТ 1 12525-76

8-ОСТ 1 12527-76

15-1-ОСТ 1 10291-71

21-1-ОСТ 1 10291-71

5-ОСТ 1 12 541-76

6-ОСТ 1 12526-76

8-ОСТ 1 12528-76

10

32,0

14,0

8-ОСТ 1 12525-76

10-ОСТ 1 12527-76

17-1-ОСТ 1 10291-71

23-1-ОСТ 1 10291-71

7-ОСТ 1 12541-76

8-ОСТ 1 12526-76

10-ОСТ 1 12528-76

12

33,0

10-ОСТ 1 12525-76

12-ОСТ 1 12527-76

19-1-ОСТ 1 10291-71

25-1-ОСТ 1 10291-71

9-ОСТ 1 12541-76

10-ОСТ 1 12526-76

12-ОСТ 1 12528-76

14

37,5

17,0

12-ОСТ 1 12525-76

14-ОСТ 1 12527-76

21-1-ОСТ 1 10291-71

27-1,5-ОСТ 1 10291-71

11-ОСТ 1 12541-76

12-ОСТ 1 12526-76

14-ОСТ 1 12528-76

16

39,0

18,0

14-ОСТ 1 12525-76

16-ОСТ 1 12527-76

23-1-ОСТ 1 10291-71

30-1,5-ОСТ 1 10291-71

13-ОСТ 1 12541-76

14-ОСТ 1 12526-76

16-ОСТ 1 12528-76

18

42,5

19,0

16-ОСТ 1 12525-76

18-ОСТ 1 12527-76

25-1,5-ОСТ 1 10291-71

33-1,5-ОСТ 1 10291-71

15-ОСТ 1 12541-76

16-ОСТ 1 12526-76

18-ОСТ 1 12528-76

_____________

* Размер для справок.

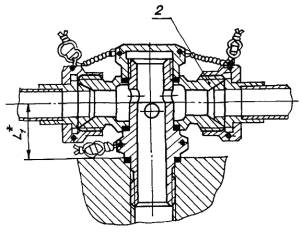

Исполнение 2

Остальное - см. черт. 1

Черт. 2

Таблица 2

Размеры, мм

Наружный диаметр труб Dн*

L

L1

Поз. 1

Штуцер глухой

Поз. 2

Штуцер поворотный

Поз. 3

Поз. 4

Поз. 5

Футорка

Кольцо уплотнительное

Количество

1

1

2

1

1

Обозначение

6

26,0

11,5

4-ОСТ 1 12526-76

6-ОСТ 1 12533-76

13-1-OCT 1 10291-71

19-1-ОСТ 1 10291-71

3-ОСТ 1 12541-76

8

29,0

12,5

6-ОСТ 1 12526-76

8-ОСТ 1 12533-76

15-1-ОСТ 1 10291-71

21-1-ОСТ 1 10291-71

5-ОСТ 1 12541-76

10

32,0

14,0

8-ОСТ 1 12526-76

10-ОСТ 1 12533-76

17-1-ОСТ 1 10291-71

23-1-ОСТ 1 10291-71

7-ОСТ 1 12541-76

12

33,0

10-ОСТ 1 12526-76

12-ОСТ 1 12533-76

19-1-ОСТ 1 10291-71

25-1-ОСТ 1 10291-71

9-ОСТ 1 12541-76

14

37,5

17,0

12-ОСТ 1 12526-76

14-ОСТ 1 12533-76

21-1-ОСТ 1 10291-71

27-1,5-ОСТ 1 10291-71

11-ОСТ 1 12541-76

16

39,0

18,0

14-ОСТ 1 12526-76

16-ОСТ 1 12533-76

23-1-ОСТ 1 10291-71

30-1,5-ОСТ 1 10291-71

13-ОСТ 1 12541-76

18

42,5

19,0

16-ОСТ 1 12526-76

18-ОСТ 1 12533-76

25-1,5-ОСТ 1 10291-71

33-1,5-ОСТ 1 10291-71

15-ОСТ 1 12541-76

_____________

* Размер для справок.

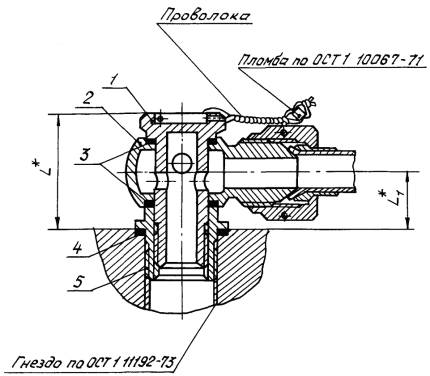

Исполнение 3

Остальное - см. черт. 1

Черт. 3

Таблица 3

Размеры, мм

Наружный диаметр труб Dн*

L

L1

Поз. 1

Штуцер глухой

Поз. 2

Штуцер поворотный

Поз. 3

Поз. 4

Поз. 5

Футорка

Кольцо уплотнительное

Количество

1

1

2

1

1

Обозначение

6

24,0

9,5

3-ОСТ 1 12526-76

6-ОСТ 1 12537-76

13-1-ОСТ 1 10291-71

19-1-ОСТ 1 10291-71

2-ОСТ 1 12541-76

8

28,0

11,5

5-ОСТ 1 12526-76

8-ОСТ 1 12537-76

15-1-ОСТ 1 10291-71

21-1-ОСТ 1 10291-71

4-ОСТ 1 12541-76

10

31,0

13,0

7-ОСТ 1 12526-76

10-ОСТ 1 12537-76

17-1-ОСТ 1 10291-71

23-1-ОСТ 1 10291-71

6-ОСТ 1 12541-76

12

12,0

9-ОСТ 1 12526-76

12-ОСТ 1 12537-76

19-1-ОСТ 1 10291-71

25-1-ОСТ 1 10291-71

8-ОСТ 1 12541-76

14

34,5

14,0

11-ОСТ 1-12526-76

14-ОСТ 1 12537-76

21-1-ОСТ 1 10291-71

27-1,5-ОСТ 1 10291-71

10-ОСТ 1 12541-76

16

37,0

16,0

13-ОСТ 1 12526-76

16-ОСТ 1 12537-76

23-1-ОСТ 1 10291-71

30-1,5-ОСТ 1 10291-71

12-ОСТ 1 12541-76

18

40,5

17,0

15-ОСТ 1 12526-76

18-ОСТ 1 12537-76

25-1,5-ОСТ 1 10291-71

33-1,5-ОСТ 1 10291-71

14-ОСТ 1 12541-76

_____________

* Размер для справок.

Исполнение 4

Остальное - см. черт. 1

Черт. 4

Таблица 4

Размеры, мм

Наружный диаметр труб Dн*

L

L1

Поз. 1 Штуцер глухой

Поз. 2 Штуцер поворотный

Поз. 3

Поз. 4

Поз. 5

Кольцо уплотнительное

Футорка

Количество

1

1

2

1

1

Обозначение

8

28,0

11,5

5-ОСТ 1 12525-76

8-ОСТ 1 12539-76

15-1-ОСТ 1 10291-71

21-1-ОСТ 1 10291-71

4-ОСТ 1 12541-76

5-ОСТ 1 12526-76

8-ОСТ 1 12540-76

10

31,0

13,0

7-ОСТ 1 12525-76

10-ОСТ 1 12539-76

17-1-ОСТ 1 10291-71

23-1-ОСТ 1 10291-71

6-ОСТ 1 12541-76

7-ОСТ 1 12526-76

10-ОСТ 1 12540-76

12

12,0

9-ОСТ 1 12525-76

12-ОСТ 1 12539-76

19-1-ОСТ 1 10291-71

25-1-ОСТ 1 10291-71

8-ОСТ 1 12541-76

9-ОСТ 1 12525-76

12-ОСТ 1 12540-76

14

34,5

14,0

11-ОСТ 1 12525-76

14-ОСТ 1 12539-76

21-1-ОСТ 1 10291-71

27-1,5-ОСТ 1 10291-71

10-ОСТ 1 12541-76

11-ОСТ 1 12526-76

14-ОСТ 1 12540-76

16

37,0

16,0

13-ОСТ 1 12525-76

16-ОСТ 1 12539-76

23-1-ОСТ 1 10291-71

30-1,5-ОСТ 1 10291-71

12-ОСТ 1 12541-76

13-ОСТ 1 12526-76

16-ОСТ 1 12540-76

18

40,5

17,0

15-ОСТ 1 12525-76

18-ОСТ 1 12539-76

25-1,5-ОСТ 1 10291-71

33-1,5-ОСТ 1 10291-71

14-ОСТ 1 12541-76

15-ОСТ 1 12526-76

18-ОСТ 1 12540-76

_____________

* Размер для справок.

Исполнение 5

Остальное - см. черт. 1

Черт. 5

Таблица 5

Размеры, мм

Наружный диаметр труб Dн*

L

L1

Поз. 1

Штуцер проходной

Поз. 2

Штуцер поворотный

Поз. 3

Гайка глухая

Поз. 4

Кольцо уплотнительное

Количество

1

1

1

3

Обозначение

3

35,0

14,5

3-ОСТ 1 12523-76

3-ОСТ 1 12528-76

1-ОСТ 1 12542-76

11-1-ОСТ 1 10293-71

3-ОСТ 1 12524-76

3-ОСТ 1 12529-76

1-ОСТ 1 12543-76

4

4-ОСТ 1 12523-76

4-ОСТ 1 12528-76

1-ОСТ 1 12542-76

11-1-ОСТ 1 10293-71

4-ОСТ 1 12524-76

4-ОСТ 1 12529-76

1-ОСТ 1 12543-76

6

37,0

15,0

6-ОСТ 1 12523-76

6-ОСТ 1 12528-76

2-ОСТ 1 12542-76

13-1-ОСТ 1 10293-71

6-ОСТ 1 12524-76

6-ОСТ 1 12529-76

2-ОСТ 1 12543-76

8

39,0

16,0

8-ОСТ 1 12523-76

8-ОСТ 1 12528-76

3-ОСТ 1 12542-76

15-1-ОСТ 1 10293-71

8-ОСТ 1 12524-76

8-ОСТ 1 12529-76

3-ОСТ 1 12543-76

10

42,0

17,5

10-ОСТ 1 12523-76

10-ОСТ 1 12528-76

4-ОСТ 1 12542-76

17-1-ОСТ 1 10293-71

10-ОСТ 1 12524-76

10-ОСТ 1 12529-76

4-ОСТ 1 12543-76

12

45,0

19,5

12-ОСТ 1 12523-76

12-ОСТ 1 12528-76

5-ОСТ 1 12542-76

19-1-ОСТ 1 10293-71

12-ОСТ 1 12524-76

12-ОСТ 1 12529-76

5-ОСТ 1 12543-76

14

49,0

21,0

14-ОСТ 1 12523-76

14-ОСТ 1 12528-76

6-ОСТ 1 12542-76

21-1-ОСТ 1 10293-71

14-ОСТ 1 12524-76

14-ОСТ 1 12529-76

6-ОСТ 1 12543-76

16

50,0

21,5

16-ОСТ 1 12523-76

16-ОСТ 1 12528-76

7-ОСТ 1 12542-76

23-1-ОСТ 1 10293-71

16-ОСТ 1 12524-76

16-ОСТ 1 12529-76

7-ОСТ 1 12543-76

18

55,5

25,0

18-ОСТ 1 12523-76

18-ОСТ 1 12528-76

8-ОСТ 1 12542-76

25-1,5-ОСТ 1 10293-71

18-ОСТ 1 12524-76

18-ОСТ 1 12529-76

8-ОСТ 1 12543-76

_____________

* Размер для справок.

Исполнение 6

Остальное - см. черт. 1 и 5

Черт. 6

Таблица 6

Размеры, мм

Наружный диаметр труб Dн*

L

L1

Поз. 1

Штуцер проходной

Поз. 2

Штуцер поворотный

Поз. 3

Гайка глухая

Поз. 4

Кольцо уплотнительное

Количество

1

1

1

3

Обозначение

3

35,0

14,5

3-ОСТ 1 12523-76

3-ОСТ 1 12533-76

1-ОСТ 1 12542-76

11-1-ОСТ 1 10293-71

3-ОСТ 1 12524-76

3-ССТ 1 12534-76

1-ОСТ 1 12543-76

4

4-ОСТ 1 12523-76

4-ОСТ 1 12533-76

1-ОСТ 1 12542-76

11-1-ОСТ 1 10293-71

4-ОСТ 1 12524-76

4-ОСТ 1 12534-76

1-ОСТ 1 12543-76

6

37,0

15,0

6-ОСТ 1 12523-76

6-ОСТ 1 12533-76

2-ОСТ 1 12542-76

13-1-ОСТ 1 10293-71

6-ОСТ 1 12524-76

6-ОСТ 1 12534-76

2-ОСТ 1 12543-76

8

39,0

16,0

8-ОСТ 1 12523-76

8-ОСТ 1 12533-76

3-ОСТ 1 12542-76

15-1-ОСТ 1 10293-71

8-ОСТ 1 12524-76

8-ОСТ 1 12534-76

3-ОСТ 1 12543-76

10

42,0

17,5

10-ОСТ 1 12523-76

10-ОСТ 1 12533-76

4-ОСТ 1 12542-76

17-1-ОСТ 1 10293-71

10-ОСТ 1 12524-76

10-ОСТ 1 12534-76

4-ОСТ 1 12543-76

12

45,0

19,5

12-ОСТ 1 12523-76

12-ОСТ 1 12533-76

5-ОСТ 1 12542-76

19-1-ОСТ 1 10293-71

12-ОСТ 1 12524-76

12-ОСТ 1 12534-76

5-ОСТ 1 12543-76

14

49,0

21,0

14-ОСТ 1 12523-76

14-ОСТ 1 12533-76

6-ОСТ 1 12542-76

21-1-ОСТ 1 10293-71

14-ОСТ 1 12524-76

14-ОСТ 1 12534-76

6-ОСТ 1 12543-76

16

50,0

21,5

16-ОСТ 1 12523-76

16-ОСТ 1 12533-76

7-ОСТ 1 12542-76

23-1-ОСТ 1 10293-71

16-ОСТ 1 12524-76

16-ОСТ 1 12534-76

7-ОСТ 1 12543-76

18

55,5

25,0

18-ОСТ 1 12523-76

18-ОСТ 1 12533-76

8-ОСТ 1 12542-76

25-1,5-ОСТ 1 10293-71

18-ОСТ 1 12524-76

18-ОСТ 1 12534-76

8-ОСТ 1 12543-76

_____________

* Размер для справок.

Исполнение 7

Остальное - см. черт. 1 и 5

Черт. 7

Таблица 7

Размеры, мм

Наружный диаметр труб Dн*

L

L1

Поз. 1

Штуцер проходной

Поз. 2

Ниппель поворотный

Поз. 3

Гайка глухая

Поз. 4

Кольцо уплотнительное

Количество

1

1

1

3

Обозначение

6

37,0

15,0

6-ОСТ 1 12523-76

6-ОСТ 1 12537-76

2-ОСТ 1 12542-76

13-1-ОСТ 1 10293-71

6-ОСТ 1 12524-76

6-ОСТ 1 12538-76

2-ОСТ 1 12543-76

8

39,0

16,0

8-ОСТ 1 12523-76

8-ОСТ 1 12537-76

3-ОСТ 1 12542-76

15-1-ОСТ 1 10293-71

8-ОСТ 1 12524-76

8-ОСТ 1 12538-76

3-ОСТ 1 12543-76

10

42,0

17,5

10-ОСТ 1 12523-76

10-ОСТ 1 12537-76

4-ОСТ 1 12542-76

17-1-ОСТ 1 10293-71

10-ОСТ 1 12524-76

10-ОСТ 1 12538-76

4-ОСТ 1 12543-76

12

45,0

19,5

12-ОСТ 1 12523-76

12-ОСТ 1 12537-76

5-ОСТ 1 12542-76

19-1-ОСТ 1 10293-71

12-ОСТ 1 12524-76

12-ОСТ 1 12538-76

5-ОСТ 1 12543-76

14

49,0

21,0

14-ОСТ 1 12523-76

14-ОСТ 1 12537-76

6-ОСТ 1 12542-76

21-1-ОСТ 1 10293-71

14-ОСТ 1 12524-76

14-ОСТ 1 12538-76

6-ОСТ 1 12543-76

16

50,0

21,5

16-ОСТ 1 12523-76

16-ОСТ 1 12537-76

7-ОСТ 1 12542-76

23-1-ОСТ 1 10293-71

16-ОСТ 1 12524-76

16-ОСТ 1 12538-76

7-ОСТ 1 12543-76

18

55,5

25,0

18-ОСТ 1 12523-76

18-ОСТ 1 12537-76

8-ОСТ 1 12542-76

25-1,5-ОСТ 1 10293-71

18-ОСТ 1 12524-76

18-ОСТ 1 12538-76

8-ОСТ 1 12543-76

_____________

* Размер для справок.

3. Конструкция и размеры поворотных тройников должны соответствовать указанным:

- исполнение 1 - на черт. 8 и в табл. 8;

- исполнение 2 - на черт. 9 и в табл. 9;

- исполнение 3 - на черт. 10 и в табл. 10;

- исполнение 4 - на черт. 11 и в табл. 11.

Исполнение 1

Черт. 8

_____________

* Размер для справок.

Таблица 8

Размеры, мм

Наружный диаметр труб Dн*

L

L1

Поз. 1

Штуцер глухой

Поз. 2

Штуцер поворотный сдвоенный

Поз. 3

Поз. 4

Поз. 5

Футорка

Кольцо уплотнительное

Количество

1

1

2

1

1

Обозначение

3

23,0

9,0

1-ОСТ 1 12526-76

3-ОСТ 1 12531-76

11-1-ОСТ 1 10291-71

17-1-ОСТ 1 10291-71

1-ОСТ 1 12541-76

4

2-ОСТ 1 12526-76

4-ОСТ 1 12531-76

6

26,0

11,5

4-ОСТ 1 12525-76

6-ОСТ 1 12530-76

13-1-ОСТ 1 10291-71

19-1-ОСТ 1 10291-71

3-ОСТ 1 12541-76

4-ОСТ 1 12526-76

6-ОСТ 1 12531-76

8

29,0

12,5

6-ОСТ 1 12525-76

8-ОСТ 1 12530-76

15-1-ОСТ 1 10291-71

21-1-ОСТ 1 10291-71

5-ОСТ 1 12541-76

6-ОСТ 1 12526-76

8-ОСТ 1 12531-76

10

32,0

14,0

8-ОСТ 1 12525-76

10-ОСТ 1 12530-76

17-1-ОСТ 1 10291-71

23-1-ОСТ 1 10291-71

7-ОСТ 1 12541-76

8-ОСТ 1 12526-76

10-ОСТ 1 12531-76

12

33,0

10-ОСТ 1 12525-76

12-ОСТ 1 12530-76

19-1-ОСТ 1 10291-71

25-1-ОСТ 1 10291-71

9-ОСТ 1 12541-76

10-ОСТ 1 12526-76

12-ОСТ 1 12531-76

14

37,5

17,0

12-ОСТ 1 12525-76

14-ОСТ 1 12530-76

21-1-ОСТ 1 10291-71

27-1,5-ОСТ 1 10291-71

11-ОСТ 1 12541-76

12-ОСТ 1 12526-76

14-ОСТ 1 12531-76

16

39,0

18,0

14-ОСТ 1 12525-76

16-ОСТ 1 12530-76

23-1-ОСТ 1 10291-71

30-1,5-ОСТ 1 10291-71

13-ОСТ 1 12541-76

14-ОСТ 1 12526-76

16-ОСТ 1 12531-76

18

42,5

19,0

16-ОСТ 1 12525-76

18-ОСТ 1 12530-76

25-1,5-ОСТ 1 10291-71

33-1,5-ОСТ 1 10291-71

15-ОСТ 1 12541-76

16-ОСТ 1 12526-76

18-ОСТ 1 12531-76

_____________

* Размер для справок.

Исполнение 2

Остальное - см. черт. 8

Черт. 9

Таблица 9

Размеры, мм

Наружный диаметр труб Dн*

L

L1

Поз. 1

Штуцер глухой

Поз. 2

Штуцер поворотный сдвоенный

Поз. 3

Поз. 4

Поз. 5

Футорка

Кольцо уплотнительное

Количество

1

1

2

1

1

Обозначение

6

26,0

11,5

4-ОСТ 1 12526-76

6-ОСТ 1 12535-76

13-1-ОСТ 1 10291-71

19-1-ОСТ 1 10291-71

3-ОСТ 1 12541-76

8

29,0

12,5

6-ОСТ 1 12526-76

8-ОСТ 1 12535-76

15-1-ОСТ 1 10291-71

21-1-ОСТ 1 10291-71

5-ОСТ 1 12541-76

10

32,0

8-ОСТ 1 12526-76

10-ОСТ 1 12535-76

17-1-ОСТ 1 10291-71

23-1-ОСТ 1 10291-71

7-ОСТ 1 12541-76

12

33,0

10-ОСТ 1 12526-76

12-ОСТ 1 12535-76

19-1-ОСТ 1 10291-71

25-1-ОСТ 1 10291-71

9-ОСТ 1 12541-76

14

37,5

17,0

12-ОСТ 1 12526-76

14-ОСТ 1 12535-76

21-1-ОСТ 1 10291-71

27-1,5-ОСТ 1 10291-71

11-ОСТ 1 12541-76

16

39,0

18,0

14-ОСТ 1 12526-76

16-ОСТ 1 12535-76

23-1-ОСТ 1 10291-71

30-1,5-ОСТ 1 10291-71

13-ОСТ 1 12541-76

18

42,5

19,0

16-ОСТ 1 12526-76

18-ОСТ 1 12535-76

25-1,5-OCT 1 10291-71

33-1,5-ОСТ 1 10291-71

15-ОСТ 1 12541-76

_____________

* Размер для справок.

Исполнение 3

Остальное - см. черт. 8

Черт. 10

Таблица 10

Размеры, мм

Наружный диаметр труб Dн*

L

L1

Поз. 1

Штуцер проходной

Поз. 2

Штуцер поворотный сдвоенный

Поз. 3

Гайка глухая

Поз. 4

Кольцо уплотнительное

Количество

1

1

1

3

Обозначение

6

37,0

15,0

6-ОСТ 1 12523-76

6-ОСТ 1 12531-76

2-ОСТ 1 12542-76

13-1-ОСТ 1 10293-71

6-ОСТ 1 12524-76

6-ОСТ 1 12532-76

2-ОСТ 1 12543-76

8

39,0

16,0

8-ОСТ 1 12523-76

8-ОСТ 1 12531-76

3-ОСТ 1 12542-76

15-1-ОСТ 1 10293-71

8-ОСТ 1 12524-76

8-ОСТ 1 12532-76

3-ОСТ 1 12543-76

10

42,0

17,5

10-ОСТ 1 12523-76

10-ОСТ 1 12531-76

4-ОСТ 1 12542-76

17-1-ОСТ 1 10293-71

10-ОСТ 1 12524-76

10-ОСТ 1 12532-76

4-ОСТ 1 12543-76

12

45,0

19,5

12-ОСТ 1 12523-76

12-ОСТ 1 12531-76

5-ОСТ 1 12542-76

19-1-ОСТ 1 10293-71

12-ОСТ 1 12524-76

12-ОСТ 1 12532-76

5-ОСТ 1 12543-76

14

49,0

21,0

14-ОСТ 1 12523-76

14-ОСТ 1 12531-76

6-ОСТ 1 12542-76

21-1-ОСТ 1 10293-71

14-ОСТ 1 12524-76

14-ОСТ 1 12532-76

6-ОСТ 1 12543-76

16

50,0

21,5

16-ОСТ 1 12523-76

16-ОСТ 1 12531-76

7-ОСТ 1 12542-76

23-1-ОСТ 1 10293-71

16-ОСТ 1 12524-76

16-ОСТ 1 12532-76

7-ОСТ 1 12543-76

18

55,5

25,0

18-ОСТ 1 12523-76

18-ОСТ 1 12531-76

8-ОСТ 1 12542-76

25-1,5-ОСТ 1 10293-71

18-ОСТ 1 12524-76

18-ОСТ 1 12532-76

8-ОСТ 1 12543-76

_____________

* Размер для справок.

Исполнение 4

Остальное - см. черт. 8 и 10

Черт. 11

Таблица 11

Размеры, мм

Наружный диаметр труб Dн*

L

L1

Поз. 1

Штуцер проходной

Поз. 2

Штуцер поворотный сдвоенный

Поз. 3

Гайка глухая

Поз. 4

Кольцо уплотнительное

Количество

1

1

1

3

Обозначение

6

37,0

15,0

6-ОСТ 1 12523-76

6-ОСТ 1 12535-76

2-ОСТ 1 12542-76

13-1-ОСТ 1 10293-71

6-ОСТ 1 12524-76

6-ОСТ 1 12536-76

2-ОСТ 1 12543-76

8

39,0

16,0

8-ОСТ 1 12523-76

8-ОСТ 1 12535-76

3-ОСТ 1 12542-76

15-1-ОСТ 1 10293-71

8-ОСГ 1 12524-76

8-ОСТ 1 12536-76

3-ОСТ 1 12543-76

10

42,0

17,5

10-ОСТ 1 12523-76

10-ОСТ 1 12535-76

4-ОСТ 1 12542-76

17-1-ОСТ 1 10293-71

10-ОСТ 1 12524-76

10-ОСТ 1 12536-76

4-ОСТ 1 12543-76

12

45,0

19,5

12-ОСТ 1 12523-76

12-ОСТ 1 12535-76

5-ОСТ 1 12542-76

19-1-ОСТ 1 10293-71

12-ОСТ 1 12524-76

12-ОСТ 1 12536-76

5-ОСТ 1 12543-76

14

49,0

21,0

14-ОСТ 1 12523-76

14-ОСТ 1 12535-76

6-ОСТ 1 12542-76

21-1-ОСТ 1 10293-71

14-ОСТ 1 12524-76

14-ОСТ 1 12536-76

6-ОСТ 1 12543-76

16

50,0

21,5

16-ОСТ 1 12523-76

16-ОСТ 1 12535-76

7-ОСТ 1 12542-76

23-1-ОСТ 1 10293-71

16-ОСТ 1 12524-76

16-ОСТ 1 12536-76

7-ОСТ 1 12543-76

18

55,5

25,0

18-ОСТ 1 12523-76

18-ОСТ 1 12535-76

8-ОСТ 1 12542-76

25-1,5-ОСТ 1 10293-71

18-ОСТ 1 12524-76

18-ОСТ 1 12536-76

8-ОСТ 1 12543-76

_____________

* Размер для справок.

4. Поворотные угольники и тройники должны изготовляться в соответствии с требованиями настоящего стандарта по ОСТ 1 12523-76 - ОСТ 1 12543-76.

5. Рабочие давления и крутящие моменты затяжки поворотных угольников и тройников должны соответствовать указанным в табл. 12.


Таблица 12

Материал корпуса агрегата

Наименование параметра

Наружный диаметр труб Dн, мм

3

4

6

8

10

12

14

16

18

Алюминиевый сплав

dв ³ 157 МПа (16 кгс/мм2)

Рабочее давление, МПа (кгс/см2), не более

26 (260)

25 (250)

23 (230)

21 (210)

18 (180)

15 (150)

12 (120)

11 (110)

10 (100)

Крутящий момент, затяжки, Н · м (кгс · см)

минимальный

футорки

20 (200)

20 (200)

21 (210)

22 (220)

25 (250)

30 (300)

35 (350)

46 (460)

60 (600)

штуцера

10 (100)

12 (120)

13 (130)

17 (170)

21 (210)

24 (240)

30 (300)

34 (340)

40 (400)

максимальный

футорки

50 (500)

50 (500)

51 (510)

54 (540)

60 (600)

72 (720)

85 (850)

110 (1100)

160 (1600)

штуцера

14 (140)

17 (170)

20 (200)

28 (280)

37 (370)

52 (520)

68 (680)

85 (850)

104 (1040)

dв ³ 274,7 МПа (28 кгс/мм2)

Рабочее давление, МПа (кгс/см2), не более

39 (390)

37 (370)

35 (350)

31 (310)

27 (270)

22 (220)

18 (180)

16 (160)

15 (150)

Крутящий момент затяжки, Н · м (кгс · см)

минимальный

футорки

20 (200)

20 (200)

21 (210)

22 (220)

25 (250)

30 (300)

35 (350)

46 (460)

60 (600)

штуцера

10 (100)

12 (120)

13 (130)

17 (170)

21 (210)

24 (240)

30 (300)

34 (340)

40 (400)

максимальный

футорки

74 (740)

75 (750)

76 (760)

82 (820)

90 (900)

103 (1030)

120 (1200)

154 (1540)

240 (2400)

штуцера

26 (260)

30 (300)

34 (340)

42 (420)

55 (550)

76 (760)

100 (1000)

126 (1260)

155 (1550)

Сталь

Углеродистая

dв ³ 882,9 МПа (90 кгс/мм2)

Рабочее давление МПа (кгс/см2),

не более

40 (400)

Нержавеющая

Крутящий момент затяжки, Н · м (кгс · см)

минимальный

штуцера

12 (120)

16 (160)

20 (200)

30 (300)

40 (400)

50 (500)

60 (600)

75 (750)

90 (900)

гайки

максимальный

штуцера

18 (180)

30 (300)

43 (430)

70 (700)

105 (1050)

146 (1460)

195 (1950)

242 (2420)

297 (2970)

гайки


6. Рабочие температуры поворотных угольников и тройников должны соответствовать указанным в табл. 13.

Таблица 13

Марка стали и сплава

Рабочая температура, °C, не более

корпуса

футорки

штуцера

ниппеля поворотного

гайки глухой

кольца уплотнительного

глухого

проходного

поворотного

Алюминиевый сплав

Сталь 45

Д16Т

-

АК4-1

-

-

АД1М

150

-

АК4-1

38ХА

38ХА

-

-

25

38ХА

45

Сталь углеродистая

-

-

38ХА

38ХА

-

30ХГСА

12Х18Н10Т

250

-

25

Сталь нержавеющая

-

-

14Х17Н2

14Х17Н2

-

14Х17Н2

400

-

12Х18Н9Т

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Номер изменения

Номер листа (страницы)

Номер документа

Подпись

Дата внесения изм.

Дата введения изм.

измененного

замененного

нового

аннулированного

1

1, 3 - 9, 11 - 14

15

17

-

10510



17.07.87

























© 2013 Ёшкин Кот :-)
