ОТРАСЛЕВЫЕ СТАНДАРТЫ
ШТУЦЕРА ГЛУХИЕКонструкция и размеры |
ОСТ 112525-76 Взамен
5810А, 58 НА, Проверено в 1987 г. |
Распоряжением Министерства от 3 мая 1976 г. № 087-16 срок введения установлен с 1 января 1977 г.
Несоблюдение стандарта преследуется по закону
ГЛУХИЕ ШТУЦЕРА ПО ОСТ 1 12525-76 ВЗАИМОЗАМЕНЯЕМЫ С ГЛУХИМИ ШТУЦЕРАМИ ПО НОРМАЛЯМ 5810А, 5812А; ПО ОСТ 1 12526-76 - С ГЛУХИМИ ШТУЦЕРАМИ ПО НОРМАЛЯМ 5811А, 5813А
1. Настоящий стандарт распространяется на глухие штуцера, предназначенные для соединения футорки с поворотным ниппелем.
2. Конструкция и размеры глухих штуцеров должны соответствовать указанным на черт. 1 и 2 и в таблице.

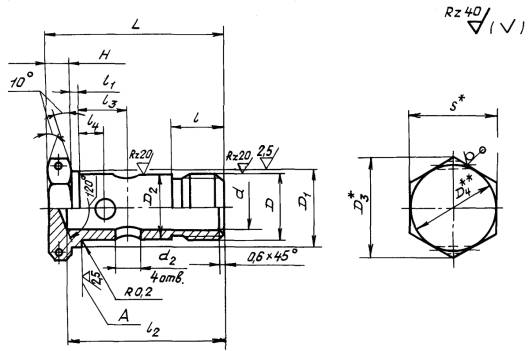

Для DН = 3 ÷ 8 мм
Черт. 1
* Размер для справок.
** D4 ≈ s

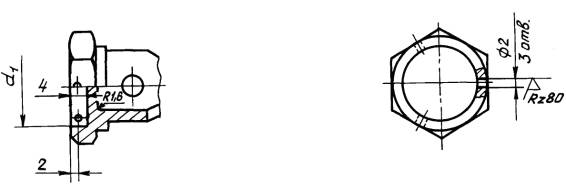

Для DН = 10 ÷ 18 мм
Остальное - см. черт. 1
Черт. 2
Размеры, мм
|
Типоразмер |
Наружный диаметр труб DН* |
Применяемость |
d |
d1 |
d2 |
D |
D1 |
D2 |
D3 |
s |
l |
l1 |
l2 |
l3 |
l4 |
L |
H |
Масса 100 шт., кг |
||
|
Д16Т |
38ХА |
Алюминиевый сплав |
Сталь |
|||||||||||||||||
|
1 |
3 |
|
|
1,7 |
- |
1,0 |
М8 |
11 |
8 |
16,2 |
14 |
11 |
2,5 |
31 |
6,0 |
4 |
35 |
6 |
0,55 |
1,58 |
|
2 |
4 |
|
|
2,7 |
2,0 |
6,5 |
0,51 |
1,47 |
||||||||||||
|
3 |
6 |
|
|
3,7 |
М10 |
13 |
10 |
19,6 |
17 |
12 |
32 |
36 |
0,77 |
2,22 |
||||||
|
4 |
|
|
М12´1,5 |
34 |
38 |
0,81 |
2,33 |
|||||||||||||
|
5 |
8 |
|
|
5,5 |
3,5 |
15 |
12 |
9,0 |
5 |
7 |
1,00 |
2,88 |
||||||||
|
6 |
|
|
36 |
40 |
1,05 |
3,02 |
||||||||||||||
|
7 |
10 |
|
|
7,5 |
13 |
4,5 |
M14´1,5 |
17 |
14 |
21,9 |
19 |
35 |
11,0 |
6 |
42 |
1,27 |
3,65 |
|||
|
8 |
|
|
36 |
1,33 |
3,82 |
|||||||||||||||
|
9 |
12 |
|
|
9,5 |
16 |
5,5 |
М16´1,5 |
19 |
16 |
25,4 |
22 |
37 |
12,0 |
7 |
44 |
1,58 |
4,55 |
|||
|
10 |
|
|
40 |
47 |
1,68 |
4,83 |
||||||||||||||
|
11 |
14 |
|
|
11,5 |
18 |
6,5 |
M18´1,5 |
21 |
18 |
27,7 |
24 |
14,0 |
8 |
48 |
1,96 |
5,64 |
||||
|
12 |
|
|
43 |
50 |
2,07 |
5,95 |
||||||||||||||
|
13 |
16 |
|
|
13,5 |
21 |
7,5 |
М20´1,5 |
23 |
20 |
31,2 |
27 |
15 |
44 |
15,0 |
51 |
2,47 |
7,05 |
|||
|
14 |
|
|
47 |
54 |
2,60 |
7,46 |
||||||||||||||
|
15 |
18 |
|
|
15,5 |
24 |
9,0 |
М22Х1,5 |
25 |
22 |
34,6 |
30 |
3,0 |
17,0 |
10 |
55 |
3,41 |
9,80 |
|||
|
16 |
|
|
50 |
58 |
3,56 |
10,20 |
||||||||||||||
* Размер для справок.
3. Материал: алюминиевый сплав Д16Т ГОСТ 21488-76 (повышенная точность) и сталь 38ХА ТУ 14-1-950-86.
4. Термическая обработка: 29,0 ... 35,5 HRCэ - для штуцеров из стали. Группа контроля 4 ОСТ 1 00021-78.
5. Резьба - по ОСТ 1 00105-83:
- для штуцеров из алюминиевого сплава поле допуска 6h;
- для штуцеров из стали поле допуска 6е.
6. Проточка и фаска резьбы - по ОСТ 1 00010-81.
7. Отверстия для контровки штуцеров для трубопроводов с DН = 3 ÷ 8 мм - по ОСТ 1 03815-76, исполнение 5.
8. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
9. Допуск радиального биения поверхности D1 относительно оси резьбы - не более 0,07 мм; допуск торцового биения поверхности А относительно оси резьбы - не более 0,05 мм.
10. Покрытие: Ан.Окс.хр - для штуцеров из алюминиевого сплава; Кд9.фос.окс - для штуцеров из стали.*
* По действующему в отрасли документу.
11. Маркировать и клеймить - по ОСТ 1 00804-76.
12. Таблица соответствия глухих штуцеров по настоящим стандартам глухим штуцерам по нормалям 5810А, 5811А, 5812А, 5513А приведена в справочном приложении.
13. Технические условия - по ОСТ 1 00804-76.
Пример наименования и обозначения глухого штуцера типоразмера 2 из алюминиевого сплава:
Штуцер глухой 2-ОСТ 1 12525-76
То же, из стали:
Штуцер глухой 2-ОСТ 1 12526-76
ПРИЛОЖЕНИЕ
Справочное
Таблица соответствия глухих штуцеров по настоящим стандартам глухим штуцерам по нормалям 5810А, 5811А, 5812А, 5813А
|
Обозначение |
|
|
по стандарту |
по нормали |
|
3-ОСТ 1 12525-76 |
5810А-4 |
|
5-ОСТ 1 12525-76 |
5810А-6 |
|
7-ОСТ 1 12525-76 |
5810А-8 |
|
9-ОСТ 1 12525-76 |
5810А-10 |
|
11-ОСТ 1 12525-76 |
5810А-12 |
|
13-ОСТ 1 12525-76 |
5810А-14 |
|
15-ОСТ 1 12525-76 |
5810А-16 |
|
3-ОСТ 1 12526-76 |
5811А-4 |
|
5-ОСТ 1 12526-76 |
5811А-6 |
|
7-ОСТ 1 12526-76 |
5811А-8 |
|
9-ОСТ 1 12526-76 |
5811А-10 |
|
11-ОСТ 1 12526-76 |
5811А-12 |
|
13-ОСТ 1 12526-76 |
5811А-14 |
|
15-ОСТ 1 12526-76 |
5811А-16 |
|
1-ОСТ 1 12525-76 |
5812А-2 |
|
2-ОСТ 1 12525-76 |
5812А-3 |
|
4-ОСТ 1 12525-76 |
5812А-4 |
|
6-ОСТ 1 12525-76 |
5812А-6 |
|
8-ОСТ 1 12525-76 |
5812А-8 |
|
10-ОСТ 1 12525-76 |
5812А-10 |
|
12-ОСТ 1 12525-76 |
5812А-12 |
|
14-ОСТ 1 12525-76 |
5812А-14 |
|
16-ОСТ 1 12525-76 |
5812А-16 |
|
1-ОСТ 1 12526-76 |
5813А-2 |
|
2-ОСТ 1 12526-76 |
5813А-3 |
|
4-ОСТ 1 12526-76 |
5813А-4 |
|
6-ОСТ 1 12526-76 |
5813А-6 |
|
8-ОСТ 1 12526-76 |
5813А-8 |
|
10-ОСТ 1 12526-76 |
5813А-10 |
|
12-ОСТ 1 12526-76 |
5813А-12 |
|
14-OСT 1 12526-76 |
5813А-14 |
|
16-ОСТ 1 12526-76 |
5813А-16 |
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
№ изм. |
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
|||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
1 |
1, 4 |
- |
6 |
- |
7537 |
|
11.12.78 |
1.07.79 г. |
|
2 |
1 - 4 |
- |
- |
- |
10510 |
|
17.07.87 |
1.01.89 г. |
|
3 |
1, 4 |
- |
- |
- |
11353 |
|
10.05.90 |
1.07.90 г. |
|
|
|
|
|
|
|
|
|
|
