ОТРАСЛЕВЫЕ СТАНДАРТЫ
ШТУЦЕРА ПОВОРОТНЫЕКонструкция и размеры |
ОСТ 112527-76 Взамен 5814А Проверено в 1987 г. |
Распоряжением Министерства от 3 мая 1976 г. № 087-16 срок введения установлен с 1 января 1977 г.
Несоблюдение стандарта преследуется по закону
ПОВОРОТНЫЕ ШТУЦЕРА ПО
ОСТ 1 12527-76, ОСТ 1 12528-76, ОСТ 1 12529-76 ВЗАИМОЗАМЕНЯЕМЫ С
ПОВОРОТНЫМИ ШТУЦЕРАМИ ПО НОРМАЛЯМ 5814А, 5815А, 5816А СООТВЕТСТВЕННО
1. Настоящий стандарт распространяется на поворотные штуцера, предназначенные для соединения поворотных угольников с трубопроводами жидкостных и газовых систем самолетов и вертолетов.
2. Конструкция и размеры поворотных штуцеров должны соответствовать указанным на черт. 1 и 2 и в таблице.

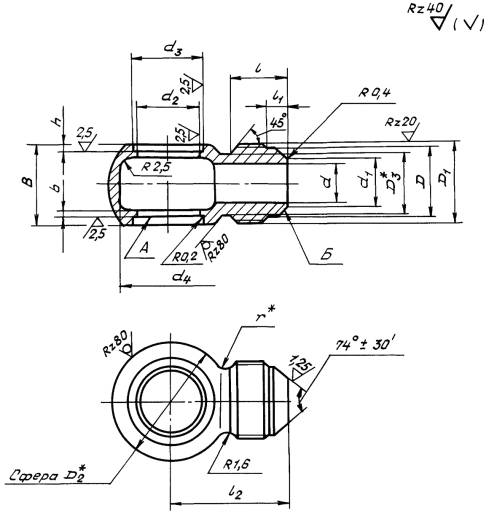

Для DН = 3 ÷ 8 мм
Черт. 1
Для DН = 10 ÷ 18 мм
Остальное - см. черт. 1
Черт. 2
* Размер для справок.
Размеры, мм
|
Наружный диаметр труб DН* |
Применяемость |
d |
d1 |
d2 |
d3 Пред. откл, Н11 |
d4 |
D |
D1 |
D2 |
D3 |
l |
l1 |
l2 |
h |
b |
В |
r |
Масса 100 шт., кг |
|||
|
АК4-1 |
38ХА |
14Х17Н2 |
Алюминиевый сплав |
Сталь |
|||||||||||||||||
|
3 |
|
|
|
1,7 |
2,6 |
8,2 |
11 |
16 |
6,5 |
M8´1 |
19 |
6 |
11 |
4,0 |
23 |
2,0 |
1,5 |
13 |
1,6 |
0,48 |
1,38 |
|
4 |
|
|
|
2,7 |
3,6 |
8,5 |
M10´1 |
8 |
12 |
4,5 |
25 |
0,54 |
1,53 |
||||||||
|
6 |
|
|
|
3,7 |
4,6 |
10,2 |
13 |
17 |
10,5 |
Ml2´1 |
21 |
10 |
13 |
5,5 |
26 |
14 |
0,75 |
2,16 |
|||
|
8 |
|
|
|
5,5 |
6,6 |
12,2 |
15 |
21 |
12,5 |
M14´1 |
25 |
12 |
28 |
16 |
1,18 |
3,38 |
|||||
|
10 |
|
|
|
7,5 |
8,8 |
14,2 |
17 |
24 |
14,5 |
M16´1 |
28 |
14 |
14 |
5,0 |
31 |
2,0 |
19 |
2,5 |
1,68 |
4,84 |
|
|
12 |
|
|
|
9,5 |
10,8 |
16,2 |
19 |
27 |
17,8 |
М20´1,5 |
31 |
16 |
17 |
6,5 |
35 |
21 |
2,38 |
6,83 |
|||
|
14 |
|
|
|
11,5 |
12,8 |
18,2 |
21 |
31 |
19,8 |
М22´1,5 |
35 |
18 |
6,0 |
24 |
2,99 |
8,60 |
|||||
|
16 |
|
|
|
13,5 |
14,8 |
20,2 |
23 |
33 |
21,8 |
М24´1,5 |
37 |
20 |
18 |
6,5 |
37 |
25 |
3,74 |
10,70 |
|||
|
18 |
|
|
|
15,5 |
16,8 |
22,2 |
25 |
37 |
24,8 |
М27´1,5 |
42 |
22 |
7,0 |
39 |
2,5 |
2,5 |
29 |
5,08 |
14,60 |
||
* Размер для справок.
3. Материал: штамповка из алюминиевого сплава АК4-1 ОСТ 1 90073-85, из стали 38ХА ОСТ 1 90085-82 и стали 14Х17Н2 (1Х17Н2) ОСТ 1 90176-75, группа контроля III.
4. Термическая обработка: Т1* - для штуцеров из алюминиевого сплава. Группа контроля 5 ОСТ 1 00021-78; 29,0 ... 35,5 HRCэ - для штуцеров из стали 38ХА; 23,0 ... 32,0 HRCэ - для штуцеров из стали 14X17Н2.* Группа контроля 4 ОСТ 1 00021-78.
* По действующему в отрасли документу.
5. Резьба - по ОСТ 1 00105-83:
- для штуцеров из алюминиевого сплава поле допуска 6h;
- для штуцеров из стали поле допуска 6е.
6. Фаска резьбы - по ОСТ 1 00010-81.
7. Предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
8. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
9. Допуск радиального биения поверхности d3 и допуск торцового биения поверхности А относительно оси поверхности d2 - не более 0,05 мм; допуск радиального биения поверхности Б относительно оси резьбы для деталей с резьбой до М24´1,5 - не более 0,05 мм, с резьбой М27´1,5 - не более 0,07 мм.
10. Покрытие: Ан.Окс.хр - для штуцеров из алюминиевого сплава; Кд9.фос.окс. - для штуцеров из стали 38ХА; Хим.Пас - для штуцеров из стали 14Х17Н2*.
* По действующему в отрасли документу.
11. Маркировать и клеймить - по ОСТ 1 00804-76.
12. Таблица соответствия поворотных штуцеров по настоящим стандартам поворотным штуцерам по нормалям 5814А, 5815А, 5816А приведена в справочном приложении.
13. Технические условия - по ОСТ 1 00804-76.
Пример наименования и обозначения поворотного штуцера к трубопроводу с DН = 8 мм из алюминиевого сплава:
Штуцер поворотный 8-ОСТ 1 12527-76
То же, из стали 38ХА:
Штуцер поворотный 8-ОСТ 1 12528-76
То же, из стали 14Х17Н2:
Штуцер поворотный 8-ОСТ 1 12529-76
ПРИЛОЖЕНИЕ
Справочное
Таблица соответствия поворотных штуцеров по настоящим стандартам поворотным штуцерам по нормалям 5814А, 5815А, 5816А
|
Обозначение |
|
|
по стандарту |
по нормали |
|
3-ОСТ 1 12527-76 |
5814А-2 |
|
4-ОСТ 1 12527-76 |
5814А-3 |
|
6-ОСТ 1 12527-76 |
5814А-4 |
|
8-ОСТ 1 12527-76 |
5814А-6 |
|
10-ОСТ 1 12527-76 |
5814А-8 |
|
12-ОСТ 1 12527-76 |
5814А-10 |
|
14-ОСТ 1 12527-76 |
5814А-12 |
|
16-ОСТ 1 12527-76 |
5814А-14 |
|
18-ОСТ 1 12527-76 |
5814А-16 |
|
3-ОСТ 1 12528-76 |
5815А-2 |
|
4-ОСТ 1 12528-76 |
5815А-3 |
|
6-ОСТ 1 12528-76 |
5815А-4 |
|
8-ОСТ 1 12528-76 |
5815А-6 |
|
10-ОСТ 1 12528-76 |
5815А-8 |
|
12-ОСТ 1 12528-76 |
5815А-10 |
|
14-ОСТ 1 12528-76 |
5815А-12 |
|
16-ОСТ 1 12528-76 |
5815А-14 |
|
18-ОСТ 1 12528-76 |
5815А-16 |
|
3-ОСТ 1 12529-76 |
5816А-2 |
|
4-ОСТ 1 12529-76 |
5816А-3 |
|
6-ОСТ 1 12529-76 |
5816А-4 |
|
8-ОСТ 1 12529-76 |
5816А-6 |
|
10-ОСТ 1 12529-76 |
5816А-8 |
|
12-ОСТ 1 12529-76 |
5816А-10 |
|
14-ОСТ 1 12529-76 |
5816А-12 |
|
16-ОСТ 1 12529-76 |
5816А-14 |
|
18-ОСТ 1 12529-76 |
5816А-16 |
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номер изменения |
Номер листа (страницы) |
Номер документа |
Подпись |
Дата внесения изм. |
Дата введения изм. |
|||
|
измененного |
замененного |
нового |
аннулированного |
|||||
|
1 |
1 - 4 |
- |
- |
- |
10510 |
|
17.05.87 |
1.01.88 г. |
|
2 |
1, 4 |
- |
- |
- |
11353 |
|
10.05.90 |
1.07.90 г. |
|
|
|
|
|
|
|
|
|
|
