ОТРАСЛЕВЫЕ СТАНДАРТЫ
ШТУЦЕРА ПОВОРОТНЫЕ СДВОЕННЫЕКонструкция и размеры |
ОСТ 1 12530-76 Взамен 5817А Проверено в 1987 г. |
Распоряжением Министерства от 3 мая 1976 г. № 087-16 срок введения установлен с 1 января 1977 г.
Несоблюдение стандарта преследуется по закону
ПОВОРОТНЫЕ СДВОЕННЫЕ ШТУЦЕРА ПО ОСТ 1 12530-76,
ОСТ 1 12531-76, ОСТ 1 12532-76 ВЗАИМОЗАМЕНЯЕМЫ
С ПОВОРОТНЫМИ СДВОЕННЫМИ ШТУЦЕРАМИ ПО НОРМАЛЯМ 5817А, 5818А, 5819А
СООТВЕТСТВЕННО
1. Настоящий стандарт распространяется на сдвоенные поворотные штуцера, предназначенные для соединения поворотных тройников с трубопроводами жидкостных и газовых систем самолетов и вертолетов.
2. Конструкция и размеры сдвоенных поворотных штуцеров должны соответствовать указанным на черт. 1 и 2 и в таблице.

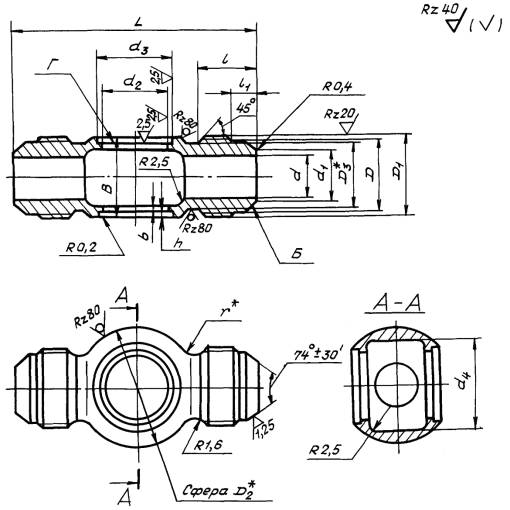

Для DН = 3 ÷ 8 мм
Черт. 1
Для DН = 10 ÷ 18 мм
Остальное - см. черт. 1
Черт. 2
______________
* Размер для справок.
Размеры, мм
|
Наружный диаметр труб DН* |
Применяемость |
d |
d1 |
d2 |
d3 Пред. откл. Н11 |
d4 |
D |
D1 |
D2 |
D3 |
l |
l1 |
L |
h |
b |
В |
r |
Масса 100 шт., кг |
|||
|
АК4-1 |
38ХА |
14Х17Н2 |
Алюминиевый сплав |
Сталь |
|||||||||||||||||
|
3 |
|
|
|
1,7 |
2,6 |
8,2 |
11 |
16 |
6,5 |
M8´1 |
19 |
6 |
11 |
4,0 |
46 |
2,0 |
1,5 |
13 |
1,6 |
0,57 |
1,64 |
|
4 |
|
|
|
2,7 |
3,6 |
8,5 |
M10´1 |
8 |
12 |
4,5 |
50 |
0,69 |
1,99 |
||||||||
|
6 |
|
|
|
3,7 |
4,6 |
10,2 |
13 |
17 |
10,5 |
M12´1 |
21 |
10 |
13 |
5,5 |
52 |
14 |
0,99 |
2,85 |
|||
|
8 |
|
|
|
5,5 |
6,6 |
12,2 |
15 |
21 |
12,5 |
М14´1 |
25 |
12 |
56 |
16 |
1,48 |
4,21 |
|||||
|
10 |
|
|
|
7,5 |
8,8 |
14,2 |
17 |
24 |
14,5 |
M16´1 |
28 |
14 |
14 |
5,0 |
62 |
2,0 |
19 |
2,5 |
2,06 |
5,94 |
|
|
12 |
|
|
|
9,5 |
103 |
16,2 |
19 |
27 |
17,8 |
М20´1,5 |
31 |
16 |
17 |
6,5 |
70 |
21 |
3,13 |
9,00 |
|||
|
14 |
|
|
|
11,5 |
12,8 |
18,2 |
21 |
31 |
19,8 |
M22´1,5 |
35 |
18 |
6,0 |
24 |
3,90 |
11,20 |
|||||
|
16 |
|
|
|
13,5 |
14,8 |
20,2 |
23 |
33 |
21,8 |
М24´1,5 |
37 |
20 |
18 |
6,5 |
74 |
25 |
4,78 |
13,80 |
|||
|
18 |
|
|
|
15,5 |
16,8 |
22,2 |
25 |
37 |
24,8 |
M27´1,5 |
42 |
22 |
7,0 |
78 |
2,5 |
2,5 |
29 |
6,32 |
18,10 |
||
______________
* Размер для справок.
3. Материал: штамповка из алюминиевого сплава АК4-1 ОСТ 1 90073-85, из стали 38ХА ОСТ 1 90085-82 и стали 14Х17Н2 (1Х17Н2) ОСТ 1 90176-75, группа контроля III.
4. Термическая обработка: Т1* - для штуцера из алюминиевого сплава. Группа контроля 5 ОСТ 1 00021-78; 29,0 ... 35,5 HRCэ - для штуцеров из стали 38ХА; 23,0 ... 32,0 HRCэ - для штуцеров из стали 14Х17Н2.* Группа контроля 4 ОСТ 1 00021-78.
______________
* По действующему в отрасли документу.
5. Резьба - по ОСТ 1 00105-83:
- для штуцеров из алюминиевого сплава поле допуска 6h;
- для штуцеров из стали поле допуска 6е.
6. Фаски резьбы - по ОСТ 1 00010-81.
7. Предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
8. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
9. Допуск радиального биения поверхности d3 и допуск торцового биения поверхности Г относительно оси поверхности d2 - не более 0,05 мм; допуск радиального биения поверхности Б относительно оси резьбы для деталей с резьбой М24´1,5 - не более 0,05 мм, с резьбой М27´1,5 - не более 0,07 мм.
10. Покрытие: Ан.Окс.хр - для штуцеров из алюминиевого сплава; Кд9.фос.окс - для штуцеров из стали 38ХА; Хим.Пас - для штуцеров из стали 14Х17Н2.*
______________
* По действующему в отрасли документу.
11. Маркировать и клеймить - по ОСТ 1 00804-76.
12. Таблица соответствия поворотных сдвоенных штуцеров по настоящим стандартам поворотным сдвоенным штуцерам по нормалям 5817А, 5818А, 5819А приведена в справочном приложении.
13. Технические условия - по ОСТ 1 00804-76.
Пример наименования и обозначения сдвоенного поворотного штуцера к трубопроводу с DH = 8 мм из алюминиевого сплава:
Штуцер поворотный сдвоенный 8-ОСТ 1 12530-76
То же, из стали 38ХА:
Штуцер поворотный сдвоенный 8-ОСТ 1 12531-76
То же, из стали 14Х17Н2:
Штуцер поворотный сдвоенный 8-ОСТ 1 12532-76
ПРИЛОЖЕНИЕ
Справочное
Таблица соответствия поворотных сдвоенных штуцеров по настоящим стандартам
поворотным сдвоенным штуцерам по нормалям 5817А, 5818А, 5819А
|
Обозначение |
|
|
по стандарту |
по нормали |
|
3-ОСТ 1 12530-76 |
5817А-2 |
|
4-ОСТ 1 12530-76 |
5817А-3 |
|
6-ОСТ 1 12530-76 |
5817А-4 |
|
8-ОСТ 1 12530-76 |
5817А-6 |
|
10-ОСТ 1 12530-76 |
5817А-8 |
|
12-ОСТ 1 12530-76 |
5817А-10 |
|
14-ОСТ 1 12530-76 |
5817А-12 |
|
16-ОСТ 1 12530-76 |
5817А-14 |
|
18-ОСТ 1 12530-76 |
5817А-16 |
|
3-ОСТ 1 12531-76 |
5818А-2 |
|
4-ОСТ 1 12531-76 |
5818А-3 |
|
6-ОСТ 1 12531-76 |
5818А-4 |
|
8-ОСТ 1 12531-76 |
5818А-6 |
|
10-ОСТ 1 12531-76 |
5818А-8 |
|
12-ОСТ 1 12531-76 |
5818А-10 |
|
14-ОСТ 1 12531-76 |
5818А-12 |
|
16-ОСТ 1 12531-76 |
5818А-14 |
|
18-ОСТ 1 12531-76 |
5818А-16 |
|
3-ОСТ 1 12532-76 |
5819А-2 |
|
4-ОСТ 1 12532-76 |
5819А-3 |
|
6-ОСТ 1 12532-76 |
5819А-4 |
|
8-ОСТ 1 12532-76 |
5819А-6 |
|
10-ОСТ 1 12532-76 |
5819А-8 |
|
12-ССТ 1 12532-76 |
5819А-10 |
|
14-ОСТ 1 12532-76 |
5819А-12 |
|
16-ОСТ 1 12532-76 |
5819А-14 |
|
18-ОСТ 1 12532-76 |
5819А-16 |
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номер изменения |
Номер листа (страницы) |
Номер документа |
Подпись |
Дата внесения изм. |
Дата введения изм. |
|||
|
измененного |
замененного |
нового |
аннулированного |
|||||
|
1 |
1, 3, 4 |
- |
- |
- |
10510 |
|
17.07.87 |
01.01.88 г. |
|
2 |
1, 4 |
- |
- |
- |
11353 |
|
10.05.90 |
01.07.90 г. |
|
|
|
|
|
|
|
|
|
|
