ОТРАСЛЕВЫЕ СТАНДАРТЫ
ШТУЦЕРА ПОВОРОТНЫЕКонструкция и размеры |
ОСТ 1 12533-76 Взамен 5820А, 5821А Проверено в 1987 г. |
Распоряжением Министерства от 3 мая 1976 г. № 087-16 срок введения установлен с 1 января 1977 г.
Несоблюдение стандарта преследуется по закону
ПОВОРОТНЫЕ ШТУЦЕРА ПО ОСТ 1 12533-76, ОСТ 1
12534-76 ВЗАИМОЗАМЕНЯЕМЫ С
ПОВОРОТНЫМИ ШТУЦЕРАМИ ПО НОРМАЛЯМ 5820А, 5821А СООТВЕТСТВЕННО
1. Настоящий стандарт распространяется на поворотные штуцера, предназначенные для соединения поворотных угольников с трубопроводами жидкостных и газовых систем самолетов и вертолетов.
2. Конструкция и размеры поворотных штуцеров должны соответствовать указанным на черт. 1 и 2 и в таблице.
Для DН = 6 ÷ 8 мм

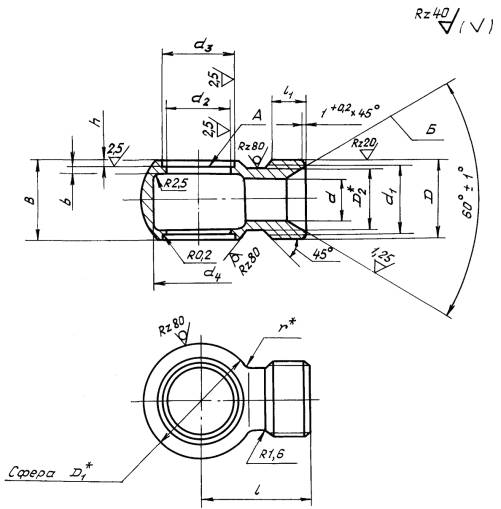

Черт. 1
Для DН = 10 ÷ 18 мм
Остальное - см. черт. 1
Черт. 2
_____________
* Размер для справок.
Размеры, мм
|
Наружный диаметр труб DН* |
Применяемость |
d |
d1 |
d2 |
d3 Пред. откл. Н11 |
d4 |
D |
D1 |
D2 |
l |
l1 |
h |
b |
В |
g |
Масса 100 шт., кг |
|
|
38XА |
14Х17Н2 |
||||||||||||||||
|
6 |
|
|
4 |
11,0 |
10,2 |
13 |
17 |
M14´1,5 |
21 |
9 |
25 |
9 |
2,0 |
1,5 |
14 |
1,6 |
2,25 |
|
8 |
|
|
6 |
13,0 |
12,2 |
15 |
21 |
M16´1,5 |
25 |
11 |
27 |
16 |
3,36 |
||||
|
10 |
|
|
8 |
15,0 |
14,2 |
17 |
24 |
M18´1,5 |
28 |
13 |
28 |
2,0 |
19 |
2,5 |
4,60 |
||
|
12 |
|
|
10 |
17,0 |
16,2 |
19 |
27 |
M20´1,5 |
31 |
15 |
30 |
21 |
5,83 |
||||
|
14 |
|
|
12 |
19,0 |
18,2 |
21 |
31 |
М22´1,5 |
35 |
17 |
31 |
24 |
7,18 |
||||
|
16 |
|
|
14 |
21,0 |
20,2 |
23 |
33 |
М24´1,5 |
37 |
19 |
34 |
11 |
25 |
9,40 |
|||
|
18 |
|
|
16 |
24,0 |
22,2 |
25 |
37 |
М27´1,5 |
42 |
22 |
36 |
2,5 |
2,5 |
29 |
13,31 |
||
_____________
* Размер для справок.
3. Материал: штамповка из стали 38ХА ОСТ 1 90085-82 и стали 14X17Н2 (1Х17Н2) ОСТ 1 90176-75, группа контроля III.
4. Термическая обработка: 29,0 ... 35,5 HRCэ - для штуцеров из стали 38ХА; 23,0 ... 32,0 HRCэ - для штуцеров из стали 14Х17Н2.* Группа контроля 4 ОСТ 1 00021-78.
5. Резьба - по ОСТ 1 00105-83, поле допуска 6е.
6. Предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
7. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
8. Допуск радиального биения поверхности d3 и допуск торцового биения поверхности А относительно оси поверхности d2 - не более 0,05 мм; допуск радиального биения поверхности Б относительно оси резьбы - не более 0,1 мм.
9. Покрытие: Кд 9.фос.окс - для штуцеров из стали 38ХА; Хим.Пас - для штуцеров из стали 14Х17Н2.*
_____________
* По действующему в отрасли документу.
10. Маркировать и клеймить - по ОСТ 1 00804-76.
11. Таблица соответствия поворотных штуцеров по настоящим стандартам поворотным штуцерам по нормалям 5820А, 5821А приведена в справочном приложении.
12. Технические условия - по ОСТ 1 00804-76.
Пример наименования и обозначения поворотного штуцера к трубопроводу с DН = 8 мм из стали 38ХА:
Штуцер поворотный 8-ОСТ 1 12533-76
То же, из стали 14Х17Н2:
Штуцер поворотный 8-ОСТ 1 12534-76
ПРИЛОЖЕНИЕ
Справочное
Таблица соответствия поворотных штуцеров по настоящим стандартам поворотным штуцерам по нормалям 5820А, 5821А
|
Обозначение |
|
|
по стандарту |
по нормали |
|
6-ОСТ 1 12533-76 |
5820А-4 |
|
8-ОСТ 1 12533-76 |
5820А-6 |
|
10-ОСТ 1 12533-76 |
5820А-8 |
|
12-ОСТ 1 12533-76 |
5820А-10 |
|
14-ОСТ 1 12533-76 |
5820А-12 |
|
16-ОСТ 1 12533-76 |
5820А-14 |
|
18-ОСТ 1 12533-76 |
5820А-16 |
|
6-ОСТ 1 12534-76 |
5821А-4 |
|
8-ОСТ 1 12534-76 |
5821А-6 |
|
10-ОСТ 1 12534-76 |
5821А-8 |
|
12-ОСТ 1 12534-76 |
5821А-10 |
|
14-ОСТ 1 12534-76 |
5821А-12 |
|
16-ОСТ 1 12534-76 |
5821А-14 |
|
18-ОСТ 1 12534-76 |
5821А-16 |
