ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
ШТУЦЕРА ПОВОРОТНЫЕ СДВОЕННЫЕ Конструкция и размеры |
ОСТ 112535-76 Взамен 5822А Проверено в 1987 г. |
Распоряжением Министерства от 3 мая 1976 г. № 087-16 срок введения установлен с 1 января 1977 г.
Несоблюдение стандарта преследуется по закону
ПОВОРОТНЫЕ СДВОЕННЫЕ ШТУЦЕРА ПО ОСТ 1 12535-76,
ОСТ 1 12536-76 ВЗАИМОЗАМЕНЯЕМЫ С
ПОВОРОТНЫМИ СДВОЕННЫМИ ШТУЦЕРАМИ ПО НОРМАЛЯМ 5822А, 5823А СООТВЕТСТВЕННО
1. Настоящий стандарт распространяется на сдвоенные поворотные штуцера, предназначенные для соединения поворотных тройников с трубопроводами жидкостных или газовых систем самолетов и вертолетов.
2. Конструкция и размеры сдвоенных поворотных штуцеров должны соответствовать указанным на черт. 1 и 2 и в таблице.

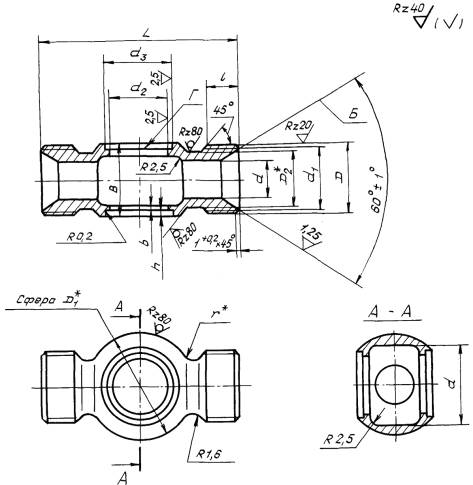

Для DН = 6 ÷ 8 мм
Черт. 1
Для DН = 10 ÷ 18 мм
Остальное см. черт. 1
Черт. 2
_____________
* Размер для справок.
Размеры, мм
|
Наружный диаметр труб DН* |
Применяемость |
d |
d1 |
d2 |
d3 Пред. откл. Н11 |
d4 |
D |
D1 |
D2 |
l |
L |
h |
b |
В |
g |
Масса 100 шт., кг |
|
|
38XА |
14Х17Н2 |
||||||||||||||||
|
6 |
|
|
4 |
11 |
10,2 |
13 |
17 |
М14´1,5 |
21 |
9 |
9 |
50 |
2,0 |
1,5 |
14 |
1,6 |
3,05 |
|
8 |
|
|
6 |
13 |
12,2 |
15 |
21 |
М16´1,5 |
25 |
11 |
54 |
16 |
4,23 |
||||
|
10 |
|
|
8 |
15 |
14,2 |
17 |
24 |
М18´1,5 |
28 |
13 |
56 |
2,0 |
19 |
2,5 |
5,81 |
||
|
12 |
|
|
10 |
17 |
16,2 |
19 |
27 |
M20´1,5 |
31 |
15 |
60 |
21 |
6,96 |
||||
|
14 |
|
|
12 |
19 |
18,2 |
21 |
31 |
М22´1,5 |
35 |
17 |
62 |
24 |
8,60 |
||||
|
16 |
|
|
14 |
21 |
20,2 |
23 |
33 |
М24´1,5 |
37 |
19 |
11 |
68 |
25 |
11,06 |
|||
|
18 |
|
|
16 |
24 |
22,2 |
25 |
37 |
М27´1,5 |
42 |
22 |
72 |
2,5 |
2,5 |
29 |
15,67 |
||
_____________
* Размер для справок.
3. Материал: штамповка из стали 38ХА ОСТ 1 90085-82 и стали 14Х17Н2 (1Х17Н2) ОСТ 1 90176-75, группа контроля III.
4. Термическая обработка: 29,0 ... 35,5 HRCэ - для штуцеров из стали 38ХА; 23,0 ... 32,0 HRCэ - для штуцеров из стали 14X17Н2.* Группа контроля 4 ОСТ 1 00021-78.
5. Резьба - по ОСТ 1 00105-83, поле допуска 6е.
6. Предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
7. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
8. Допуск радиального биения поверхности d3 и допуск торцового биения поверхности Г относительно оси поверхности d2 - не более 0,05 мм; допуск радиального биения поверхности Б относительно оси резьбы - не более 0,1 мм.
9. Покрытие: Кд9.фос.окс - для штуцеров из стали 38ХА; Хим.Пас - для штуцеров из стали 14X17Н2*.
_____________
* По действующему в отрасли документу.
10. Маркировать и клеймить - по ОСТ 1 00804-76.
11. Таблица соответствия поворотных сдвоенных штуцеров по настоящим стандартам поворотным сдвоенным штуцерам по нормалям 5822А, 5823А приведена в справочном приложении.
12. Технические условия - по ОСТ 1 00804-76.
Пример наименования и обозначения сдвоенного поворотного штуцера к трубопроводу с D4 = 8 мм из стали 38ХА:
Штуцер поворотный сдвоенный 8-ОСТ 1 12535-76
То же, из стали 14Х17Н2:
Штуцер поворотный сдвоенный 8-ОСТ 1 12536-76
ПРИЛОЖЕНИЕ
Справочное
Таблица соответствия поворотных сдвоенных штуцеров по настоящим стандартам
поворотным сдвоенным штуцерам по нормалям 5822А, 5823А
|
Обозначение |
|
|
по стандарту |
по нормали |
|
6-ОСТ 1 12535-76 |
5822А-4 |
|
8-ОСТ 1 12535-76 |
5822А-6 |
|
10-ОСТ 1 12535-76 |
5822А-8 |
|
12-ОСТ 1 12535-76 |
5822А-10 |
|
14-ОСТ 1 12535-76 |
5822А-12 |
|
16-ОСТ 1 12535-76 |
5822А-14 |
|
18-ОСТ 1 12535-76 |
5822А-16 |
|
6-ОСТ 1 12536-76 |
5823А-4 |
|
8-ОСТ 1 12536-76 |
5823А-6 |
|
10-ОСТ 1 12536-76 |
5823А-8 |
|
12-ОСТ 1 12536-76 |
5823А-10 |
|
14-ОСТ 1 12536-76 |
5823А-12 |
|
16-ОСТ 1 12536-76 |
5823А-14 |
|
18-ОСТ 1 12536-76 |
5823А-16 |
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номер изменения |
Номер листа (страницы) |
Номер документа |
Подпись |
Дата внесения изм. |
Дата введения изм. |
|||
|
измененного |
замененного |
нового |
аннулированного |
|||||
|
1 |
1 - 4 |
- |
- |
- |
10510 |
|
17.07.87 |
1.01.88 г. |
|
2 |
1, 4 |
- |
- |
- |
11353 |
|
10.05.90 |
01.07.90 г. |
|
|
|
|
|
|
|
|
|
|
