ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
НИППЕЛИ ПОВОРОТНЫЕ Конструкция и размеры |
ОСТ 12539-76 ОСТ 112540-76 Взамен 5826А 5827А Проверено в 1987 г. |
|
Распоряжением Министерства от 3 мая 1976 г. срок введения установлен с 1 января 1977 г. |
№ 087-16 |
Несоблюдение стандарта преследуется по закону
ПОВОРОТНЫЕ НИППЕЛИ ПО ОСТ 1 12539-76, ОСТ 1 12540-76
ВЗАИМОЗАМЕНЯЕМЫ
С ПОВОРОТНЫМИ НИППЕЛЯМИ ПО НОРМАЛЯМ 5826А, 5827А СООТВЕТСТВЕННО
1. Настоящий стандарт распространяется на поворотные ниппели, предназначенные для соединения поворотных угольников с трубопроводами жидкостных и газовых систем самолетов и вертолетов.
2. Конструкция и размеры поворотных ниппелей должны соответствовать указанным на черт. 1 и 2 и в таблице.

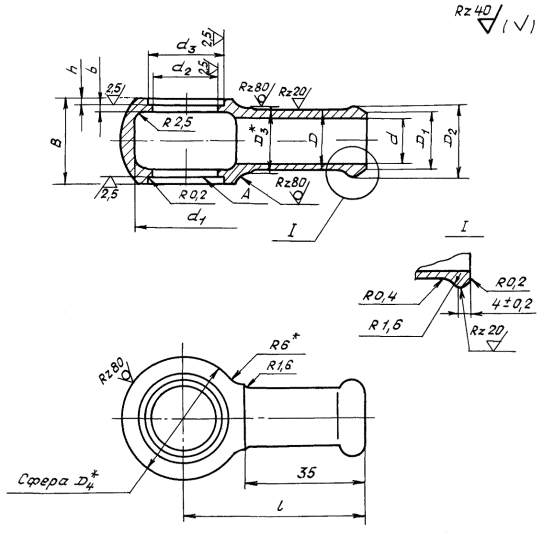

Для Dн = 8 мм
Черт. 1
Для Dн = 10 ÷ 18 мм
Остальное - см. черт. 1
Черт. 2
___________
* Размер для справок.
Размеры, мм
|
Наружный диаметр труб D*н |
Применяемость |
d |
d1 |
d2 |
d3 |
D |
D1 |
D2 |
D3 |
D4 |
l |
h |
b |
B |
Масса 100 шт., кг |
||
|
АК4-1 |
45 |
Алюминиевый сплав |
Сталь |
||||||||||||||
|
8 |
|
|
6 |
21 |
12,2 |
15 |
10 |
10 |
12 |
13 |
25 |
47,5 |
2,0 |
1,5 |
16 |
0,86 |
2,47 |
|
10 |
|
|
8 |
24 |
14,2 |
17 |
12 |
12 |
14 |
15 |
28 |
49,0 |
2,0 |
19 |
1,28 |
3,70 |
|
|
12 |
|
|
10 |
27 |
16,2 |
19 |
14 |
14 |
16 |
17 |
31 |
50,5 |
21 |
1,66 |
4,77 |
||
|
14 |
|
|
12 |
31 |
18,2 |
21 |
16 |
16 |
18 |
19 |
35 |
52,5 |
24 |
1,62 |
4,68 |
||
|
16 |
|
|
14 |
33 |
20,2 |
23 |
18 |
18 |
20 |
22 |
37 |
53,5 |
25 |
2,40 |
6,90 |
||
|
18 |
|
|
16 |
37 |
22,2 |
25 |
20 |
20 |
22 |
24 |
42 |
56,0 |
2,5 |
2,5 |
29 |
2,48 |
7,15 |
___________
* Размер для справок.
3. Материал: штамповка из алюминиевого сплава АК4-1 ОСТ 1 90073-85 и стали 45 ОСТ 1 90085-82, группа контроля III.
4. Термическая обработка: Т1* - для ниппелей из алюминиевого сплава; нормализовать - для ниппелей из стали. Группа контроля 5 ОСТ 1 00021-78.
5. Предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7. Допуск радиального биения поверхности d3 и допуск торцового биения поверхности А относительно оси поверхности d2 - не более 0,05 мм.
8. Покрытие: Ан.Окс.хр - для ниппелей из алюминиевого сплава; Кд9.фос.окс - для ниппелей из стали*.
____________
* По действующему в отрасли документу.
9. Маркировать и клеймить - по ОСТ 1 00804-76.
10. Таблица соответствия поворотных ниппелей по настоящим стандартам поворотным ниппелям по нормалям 5826А, 5827А приведена в справочном приложении.
11. Технические условия - по ОСТ 1 00804-76.
Пример наименования и обозначения поворотного ниппеля к трубопроводу с Dн = 8 мм из алюминиевого сплава:
Ниппель поворотный 8-ОСТ 1 12539-76
То же, из стали:
Ниппель поворотный 8-ОСТ 1 12540-76
ПРИЛОЖЕНИЕ
Справочное
Таблица соответствия поворотных ниппелей по настоящим стандартам поворотным ниппелям по нормалям 5826А, 5827А
|
Обозначение |
|
|
по стандарту |
по нормали |
|
8-ОСТ 1 12539-76 |
5826А-6 |
|
10-ОСТ 1 12539-76 |
5826А-8 |
|
12-ОСТ 1 12539-76 |
5826А-10 |
|
14-ОСТ 1 12539-76 |
5826А-12 |
|
16-ОСТ 1 12539-76 |
5826А-14 |
|
18-ОСТ 1 12539-76 |
5826А-16 |
|
8-ОСТ 1 12540-76 |
5827А-6 |
|
10-ОСТ 1 12540-76 |
5827А-8 |
|
12-ОСТ 1 12540-76 |
5827А-10 |
|
14-ОСТ 1 12540-76 |
5827А-12 |
|
16-ОСТ 1 12540-76 |
5827А-14 |
|
18-ОСТ 1 12540-76 |
5827А-16 |
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номер изменения |
Номер листа (страницы) |
Номер документа |
Подпись |
Дата внесения изм. |
Дата введения изм. |
|||
|
измененного |
замененного |
нового |
аннулированного |
|||||
|
1 |
1 - 4 |
- |
- |
- |
10510 |
|
17.07.87 |
01.01.88 |
|
2 |
1, 4 |
- |
- |
- |
11353 |
|
10.05.90 |
01.07.90 |
