ОТРАСЛЕВОЙ СТАНДАРТ
|
Конструкция и размеры |
ОСТ 112541-76 Взамен 5830А 5831А Проверено в 1987 г. |
|
Распоряжением Министерства от 3 мая 1976 г. |
№ 087-16 |
Несоблюдение стандарта преследуется по закону
ФУТОРКИ ПО ОСТ 1 12541-76 ВЗАИМОЗАМЕНЯЕМЫ С ФУТОРКАМИ ПО НОРМАЛЯМ 5830А, 5831А
1. Настоящий стандарт распространяется на футорки, предназначенные для соединения поворотных угольников и тройников с гнездами агрегатов жидкостных и газовых систем самолетов и вертолетов.

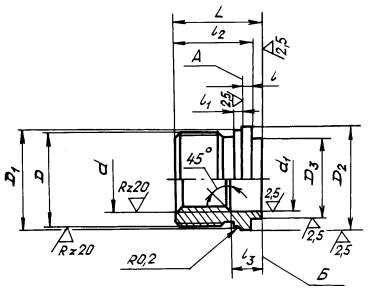

2. Конструкция и размеры футорок должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Наружный диаметр труб D*н |
Применяемость |
d |
d1 |
D |
D1 |
D2 |
D3 |
l |
l1 |
l2 |
l3 |
L |
Масса 100 шт., кг |
|
|
Пред. откл. d11 |
||||||||||||||
|
1 |
3 и 4 |
|
М8 |
8,2 |
M14×1,5 |
14,2 |
17 |
11 |
2,5 |
2,0 |
16,5 |
7 |
19 |
1,57 |
|
2 |
6 |
|
М10 |
10,2 |
М16×1,5 |
16,2 |
19 |
13 |
6 |
19 |
1,85 |
|||
|
3 |
8 |
21 |
1,96 |
|||||||||||
|
4 |
8 |
|
М12×1,5 |
12,2 |
М18×1,5 |
18,2 |
21 |
15 |
6 |
20 |
2,30 |
|||
|
5 |
8 |
21 |
2,36 |
|||||||||||
|
6 |
10 |
|
М14×1,5 |
14,2 |
М20×1,5 |
20,2 |
23 |
17 |
6 |
20 |
2,60 |
|||
|
7 |
8 |
21 |
2,67 |
|||||||||||
|
8 |
12 |
|
М16×1,5 |
16,2 |
М22×1,5 |
22,2 |
25 |
19 |
18,5 |
6 |
21 |
3,00 |
||
|
9 |
9 |
22 |
3,17 |
|||||||||||
|
10 |
14 |
|
М18×1,5 |
18,2 |
М24×1,5 |
24,2 |
27 |
21 |
6 |
21 |
3,42 |
|||
|
11 |
9 |
23 |
3,79 |
|||||||||||
|
12 |
16 |
|
М20×1,5 |
20,2 |
М27×1,5 |
27,2 |
30 |
23 |
20,0 |
6 |
23 |
4,94 |
||
|
13 |
9 |
25 |
5,22 |
|||||||||||
|
14 |
18 |
|
М22×1,5 |
22,2 |
М30×1,5 |
30,2 |
33 |
25 |
3,0 |
2,5 |
21,0 |
6 |
23 |
5,95 |
|
15 |
9 |
25 |
6,42 |
|||||||||||
_____________
* Размер для справок.
3. Материал: сталь 45 ТУ 14-1-2330-77.
4. Резьба - по ОСТ 1 00105-83:
- внутренней - поле допуска 5Н6Н;
- наружной - поле допуска 6е.
5. Проточка и фаски резьбы - по ОСТ 1 00010-81.
6. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7. Допуск радиального биения поверхности D2 относительно оси резьбы D - не более 0,07 мм, допуск торцового биения поверхности А относительно оси резьбы D - не более 0,05 мм.
Допуск радиального биения поверхности D3 относительно оси резьбы d - не более 0,07 мм, допуск торцового биения поверхности Б относительно оси резьбы d - не более 0,05 мм.
8. Покрытие: Кд9.фос.окс*.
* По действующему в отрасли документу.
9. Маркировать и клеймить - по ОСТ 1 00804-76.
10. Таблица соответствия футорок по настоящему стандарту футоркам по нормалям 5830А, 5831А приведена в справочном приложении.
11. Технические условия - по ОСТ 1 00804-76.
Пример наименования и обозначения футорки типоразмера 3:
Футорка 3-ОСТ 1 12541-76
ПРИЛОЖЕНИЕ
Справочное
Таблица соответствия футорок по настоящему стандарту
футоркам по нормалям 5830А, 5831А
|
по стандарту |
по нормали |
|
1-ОСТ 1 12541-76 |
5830А-1 |
|
3-ОСТ 1 12541-76 |
5830А-2 |
|
5-ОСТ 1 12541-76 |
5830А-3 |
|
7-ОСТ 1 12541-76 |
5830А-4 |
|
9-ОСТ 1 12541-76 |
5830А-5 |
|
11-ОСТ 1 12541-76 |
5830А-6 |
|
13-ОСТ 1 12541-76 |
5830А-7 |
|
15-ОСТ 1 12541-76 |
5830А-8 |
|
2-ОСТ 1 12541-76 |
5831А-1 |
|
4-ОСТ 1 12541-76 |
5831А-2 |
|
6-ОСТ 1 12541-76 |
5831А-3 |
|
8-ОСТ 1 12541-76 |
5831А-4 |
|
10-ОСТ 1 12541-76 |
5831А-5 |
|
12-ОСТ 1 12541-76 |
5831А-6 |
|
14-ОСТ 1 12541-76 |
5831А-7 |
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номер листа (страницы) |
Номер документа |
Подпись |
Дата внесения изм. |
Дата введения изм. |
||||
|
измененного |
замененного |
нового |
аннулированного |
|||||
|
1 |
1 - 4 |
- |
- |
- |
10510 |
|
17.07.87 |
1.01.88 |
