ОТРАСЛЕВЫЕ СТАНДАРТЫ
|
Конструкция и размеры |
ОСТ 112542-76 ОСТ 112543-76 Взамен 5828А 5829А Проверено в 1987 г. |
|
Распоряжением
Министерства от 3 мая 1976 г. |
№ 087-16 |
Несоблюдение стандарта преследуется по закону
ГЛУХИЕ ГАЙКИ ПО ОСТ 1
12542-76, ОСТ 1 12543-76 ВЗАИМОЗАМЕНЯЕМЫ С
ГЛУХИМИ ГАЙКАМИ ПО НОРМАЛЯМ 5828А, 5829А СООТВЕТСТВЕННО
1. Настоящий стандарт распространяется на глухие гайки, предназначенные для соединения проходных штуцеров с поворотными штуцерами и ниппелями.

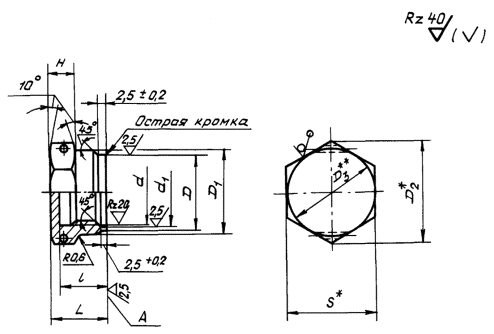

2. Конструкция и размеры глухих гаек должны соответствовать указанным на чертеже и в таблице.
_____________
* Размер для справок.
** D3 ≈ S.
Размеры, мм
|
Наружный диаметр труб D*н |
Применяемость |
d |
d1 Пред. откл. H11 |
D Пред. откл. d11 |
D1 |
D2 |
S |
l |
L |
H |
Масса 100 шт., кг |
||
|
30ХГСА |
14Х17Н2 |
||||||||||||
|
1 |
3 и 4 |
|
|
М8 |
8,2 |
11 |
12 |
16,2 |
14 |
12 |
15 |
5 |
0,92 |
|
2 |
6 |
|
|
М10 |
10,2 |
13 |
14 |
19,6 |
17 |
13 |
16 |
6 |
1,22 |
|
3 |
8 |
|
|
М12×1,5 |
12,2 |
15 |
16 |
1,28 |
|||||
|
4 |
10 |
|
|
М14×1,5 |
14,2 |
17 |
18 |
21,9 |
19 |
1,55 |
|||
|
5 |
12 |
|
|
М16×1,5 |
16,2 |
19 |
20 |
25,4 |
22 |
2,30 |
|||
|
6 |
14 |
|
|
М18×1,5 |
18,2 |
21 |
23 |
27,7 |
24 |
14 |
17 |
8 |
3,47 |
|
7 |
16 |
|
|
М20×1,5 |
20,2 |
23 |
25 |
31,2 |
27 |
4,27 |
|||
|
8 |
18 |
|
|
М22×1,5 |
22,2 |
25 |
28 |
34,6 |
30 |
4,50 |
|||
___________
* Размер для справок.
3. Материал: сталь 30ХГСА ТУ 14-1-950-86 и сталь 14Х17Н2 (1Х17Н2) ТУ 14-1-3957-85.
4. Термическая обработка: 29,0 … 35,5 НRСэ - для гаек из стали 30ХГСА; 23,0 … 32,0 НRСэ - для гаек из стали 14Х17Н2*. Группа контроля 4 ОСТ 1 00021-78.
5. Резьба - по ОСТ 1 00105-83, поле допуска 5Н6Н.
6. Проточка и фаска резьбы - по ОСТ 1 00010-81.
7. Отверстия для контровки - по ОСТ 1 03815-76, исполнение 5.
8. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
9. Допуск радиального биения поверхностей D и d1 относительно оси резьбы -не более 0,07 мм; допуск торцового биения поверхности А относительно оси резьбы - не более 0,05 мм.
10. Покрытие: Кд9.фос.окс - для гаек из стали 30ХГСА, Хим.Пас - для гаек из стали 14X17Н2.*
___________
* По действующему в отрасли документу.
11. Маркировать и клеймить - по ОСТ 1 00804-76.
12. Таблица соответствия глухих гаек по настоящим стандартам глухим гайкам по нормалям 5828А, 5829А приведена в справочном приложении.
13. Технические условия - по ОСТ 1 00804-76.
Пример наименования и обозначения глухой гайки типоразмера 3 из стали 30ХГСА:
Гайка глухая 3-ОСТ 1 12542-76
То же, из стали 14Х17Н2:
Гайка глухая 3-ОСТ 1 12543-76
ПРИЛОЖЕНИЕ
Справочное
Таблица соответствия глухих гаек по настоящим стандартам глухим гайкам по нормалям 5828А, 5829А
|
по стандарту |
по нормали |
|
1-ОСТ 1 12542-76 |
5828А-1 |
|
2-ОСТ 1 12542-76 |
5828А-2 |
|
3-ОСТ 1 12542-76 |
5828А-3 |
|
4-ОСТ 1 12542-76 |
5828А-4 |
|
5-ОСТ 1 12542-76 |
5828А-5 |
|
6-ОСТ 1 12542-76 |
5828А-6 |
|
7-ОСТ 1 12542-76 |
5828А-7 |
|
8-ОСТ 1 12542-76 |
5828А-8 |
|
1-ОСТ 1 12543-76 |
5829А-1 |
|
2-ОСТ 1 12543-76 |
5829А-2 |
|
3-ОСТ 1 12543-76 |
5829А-3 |
|
4-ОСТ 1 12543-76 |
5829А-4 |
|
5-ОСТ 1 12543-76 |
5829А-5 |
|
6-ОСТ 1 12543-76 |
5829А-6 |
|
7-ОСТ 1 12543-76 |
5829А-7 |
|
8-ОСТ 1 12543-76 |
5829А-8 |
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Номер листа (страницы) |
Номер документа |
Подпись |
Дата внесения изм. |
Дата введения изм. |
||||
|
измененного |
замененного |
нового |
аннулированного |
|||||
|
1 |
1 - 4 |
|
|
|
10510 |
|
|
|
|
2 |
1, 4 |
|
|
|
11353 |
Куликова |
|
|
