ОТРАСЛЕВОЙ СТАНДАРТ
|
КРОНШТЕЙНЫ КРЕПЕЖНЫЕ Конструкция и размеры |
ОСТ 1 13627-79 Введен впервые |
|
Распоряжением Министерства от 25 декабря 1979 г. срок введения установлен с 1 января 1981 г. |
№ 087-16 |
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на крепежные кронштейны из прессованных профилей.
2. Конструкция и размеры крепежных кронштейнов должны соответствовать указанным на черт. 1, 2 и в таблице.

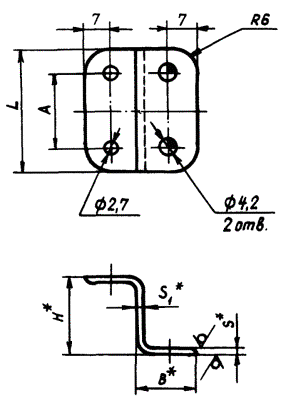

Исполнение 1
Черт. 1
Исполнение 2
Остальное - см. черт. 1
Черт. 2
Размеры, мм
|
Типоразмер |
Материал |
L |
А |
Н |
В |
S |
S1 |
Масса 100 шт., кг |
|
1 |
Профиль |
28 |
16 |
20 |
15 |
1,5 |
1,5 |
0,52 |
|
2 |
32 |
20 |
0,60 |
|||||
|
3 |
Профиль |
25 |
18 |
2,5 |
2,0 |
1,14 |
3. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
4. Покрытие
Грунтовка ФЛ-086 - по ГОСТ 16302-79.
______________
* Размер для справок.
** По действующему в отрасли документу.
5. Маркировать обозначение и клеймить окончательную приемку для партии деталей на бирке.
Пример наименования и обозначения крепежного кронштейна исполнения 1 типоразмера 2:
Кронштейн 1-2-ОСТ 1 13627-79
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
№ изм. |
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
|||
|
измененных |
замененных |
новых |
аннулированных |
|||||
|
Переиздан с учетом изменений № 1, 2, 3, 4. |
||||||||
