ОТРАСЛЕВОЙ СТАНДАРТ

СЕТИ ЭЛЕКТРИЧЕСКИЕ
АВИАЦИОННЫХ ДВИГАТЕЛЕЙ

Требования к прокладке проводов
и жгутов

ОСТ 1 00539-80

На 13 страницах
Взамен ОСТ 1 00539-71

Распоряжением Министерства от 25 декабря 1980 г. № 087-16
срок действия установлен с 1 января 1982 г.

до 1 января 1987 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт устанавливает требования к прокладке проводов и жгутов низковольтной электрической сети постоянного и переменного тока авиационных двигателей (в дальнейшем изложении - проводов и жгутов электрической сети), работающих в диапазоне температур от минус 60 до плюс 350 °С.

2. Прокладка проводов и жгутов электрической сети должна производиться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке, причем электрическая сеть должна выполняться двухпроводной без вывода минусового провода в сети постоянного тока, нулевого - в сети переменного тока источника питания и потребителя на корпус двигателя.

3. Провода и жгуты электрической сети должны быть проложены и закреплены так, чтобы была обеспечена:

- устойчивость к воздействию внешних факторов;

- невозможность механического повреждения проводов при эксплуатации;

- доступность для осмотра и обслуживания;

- ремонтопригодность;

- возможность проверки работоспособности электрооборудования с помощью средств наземного обслуживания.

4. Провода электрической сети должны выбираться исходя из условий эксплуатации в соответствии с техническими условиями на них.

В зависимости от допустимого температурного диапазона работы проводов, определяемого температурой окружающей среды и температурой разогрева под действием токовой нагрузки, следует применять провода с теплостойкой износоустойчивой и негорючей изоляцией. Марки проводов приведены в рекомендуемом приложении 1.

5. Подсоединение проводов к элементам электрической сети должно производиться при помощи электрических соединителей или наконечников.

6. Провода должны иметь трехкратный запас по длине с обеих сторон для обеспечения повторных заделок проводов в контакты электрических соединителей, наконечники или клеммы в случае ремонта сети. Наращивание проводов отдельными участками не допускается.

7. Вязку и защиту жгутов производить по ОСТ 1 03856-79.

При прокладке в экранирующих трубах или рукавах провода электрической сети допускается не вязать в жгуты.

8. Прокладку проводов и жгутов электрических цепей, являющихся источниками радиопомех (например, низковольтных электрических цепей системы зажигания), и цепей, чувствительных к радиопомехам, необходимо выполнять в зависимости от температурных условий: в алюминиевых трубах по ГОСТ 18475-82, в стальных трубах по ГОСТ 19277-73, в титановых трубах по ОСТ 1 90050-72, в экранирующих рукавах по ОСТ 1 11835-74, ОСТ 1 12571-76 или оплетках по ОСТ 1 11837-74, ПМЛ-Т по ТУ 22-3708-76 с обеспечением металлизации.

9. Прокладку проводов и жгутов электрических цепей, не указанных в п. 8, необходимо производить с учетом их защиты от механических повреждений, попадания влаги, топлива и масел.

Предпочтительным способом защиты жгутов является защита термоусаживаемыми трубками, выполненными в соответствии с типом 3 ОСТ 1 03856-79.

10. Совместная прокладка низковольтных и высоковольтных проводов систем зажигания не допускается.

11. При прокладке жгутов с числом проводов менее трех, защищенных термоусаживаемыми трубками, необходимо применять провода с медной жилой площадью сечения не менее 0,5 мм2 и провода с упрочненной жилой площадью сечения не менее 0,35 мм2.

12. При прокладке проводов электрической сети в экранирующих трубах в местах подсоединения к агрегатам должны использоваться экранирующие рукава и оплетки. Примеры прокладки проводов электрической сети приведены в справочном приложении 2.

13. Минимальные радиусы изгиба экранирующих труб должны выбираться по ОСТ 1 00154-74.

14. Экранирующие трубы, применяемые для прокладки проводов, должны быть разъемными. Соединение экранирующих труб и стыковка экранирующих рукавов должны производиться с помощью штуцеров или гаек, изготовленных в зависимости от температурных условий: из алюминиевых прутков по ГОСТ 21488-76, стальных прутков по ТУ 14-1-377-72 и из титановых сплавов по ОСТ 1 90173-75.

Примеры соединения экранирующих труб и рукавов приведены в справочном приложении 3.

15. При прокладке проводов и жгутов электрической сети на двигателе в зависимости от температурных условий необходимо применять рукава по ОСТ 1 12571-76 и ОСТ 1 11835-74.

16. Выбор внутренних диаметров экранирующих труб, рукавов и оплеток необходимо производить в зависимости от количества прокладываемых в них проводов и площади их сечения. При этом площадь внутреннего минимального сечения экранирующих труб, рукавов и оплеток должна быть больше суммарной площади сечения проложенного жгута не менее чем на 15 %.

17. Металлизацию экранирующих труб и рукавов двигателя и контроль качества металлизации производить по ОСТ 1 00738-74.

18. Установку хомутов крепления экранирующих труб и рукавов производить так, чтобы снятие их не вызывало демонтаж соседних деталей.

19. Расстояние между хомутами должно соответствовать значениям, указанным в таблице.

мм

Наружный диаметр трубы или рукава

Расстояние между хомутами, не более

До 10

300

Св. 10  до  20

350

«  20   «   30

400

«  30   «   40

500

«  40

550

20. При прокладке проводов и жгутов электрической сети зазоры между элементами конструкции двигателя и экранирующей и защитной арматурой электрической сети должны быть не менее 5 мм.

21. При прокладке проводов и жгутов электрической сети на двигателе должна быть обеспечена безопасность от случайного прикосновения к токоведущим деталям.

22. Крепление экранирующих труб и рукавов производить в соответствии со способами, приведенными в справочном приложении 4. Допускается групповое крепление экранирующих труб при помощи колодок по ОСТ 1 13115-78, ОСТ 1 13122-78, ОСТ 1 13123-78, ОСТ 1 13131-78 - ОСТ 1 13133-78, ОСТ 1 13140-78 - ОСТ 1 13142-78, ОСТ 1 13149-78 - ОСТ 1 13151-78, ОСТ 1 13158-78 - ОСТ 1 13160-78, ОСТ 1 13167-78 - ОСТ 1 13169-78, ОСТ 1 13188-78 - ОСТ 1 13190-78 и хомутов по ОСТ 1 10976-73 - ОСТ 1 10978-73.

23. При прокладке проводов и жгутов электрической сети электрические соединители должны устанавливаться на корпусе двигателя в зонах с виброперегрузками, не превышающими допустимый уровень виброперегрузок на соединители.

Прямые электрические соединители должны устанавливаться горизонтально.

24. Условия прокладки проводов и жгутов электрической сети должны исключать возможность попадания в электрические соединители и соединительные колодки для термопар масла, топлива, гидравлических смесей, образования продуктов износа и попадания посторонних предметов.

При этом должны быть обеспечены удобный подход к соединителям и возможность сочленения, контровки и расчленения соединителей.

25. В случае монтажа термопар и вибродатчиков после установки двигателя на изделии прокладка проводов от термопар и вибродатчиков выполняется по технической документации предприятия, устанавливающего термопары и вибродатчики на двигателе.

Примечание. При выполнении электрической сети компенсационными проводами или радиочастотными кабелями с индивидуальной экранировкой допускается прокладка их совместно с другими проводами с вводом в общую экранирующую трубку или рукав.

26. Маркировку проводов и жгутов производить по ОСТ 1 00031-79.

27. Заделку жгутов в низковольтные низкочастотные цилиндрические соединители производить по ОСТ 1 04013-83.

28. Заделку проводов в контакты электрических соединителей типа СНЦ методом обжатия производить по ОСТ 1 03867-77 и заделку в наконечники - по ОСТ 1 03967-81.

29. Герметизацию электрических соединителей производить по ОСТ 1 00912-78.

30. Контровку электрических соединителей производить по ОСТ 1 00247-77.

31. Контровку гаек экранирующих труб и рукавов производить проволокой 12Х18Н9Т по ГОСТ 18143-72.

32. Заделку экранирующей оплетки в футорки производить по ОСТ 1 12864-77.

33. Заделку проводов в муфты сращивания производить по ОСТ 1 03868-77.

34. Заделку изоляции и оплетки на концах проводов производить по ОСТ 1 03584-78.

ПРИЛОЖЕНИЕ 1
Рекомендуемое

Марки проводов

Диапазон рабочей температуры, °С

Марка провода

Обозначение документа

От минус 60 до плюс 105

БПДО

ТУ 16-505.941-76

«   60   «   200

БИН

ТУ 16-505.620-74



БИФ

ТУ 16-505.945-76

«   60   «   250

БФС

ТУ 16.705.014-77

«   60   «   350

БСА

ТУ 16.705.032-77

ПРИЛОЖЕНИЕ 2
Справочное

ПРИМЕРЫ ПРОКЛАДКИ ПРОВОДОВ ЭЛЕКТРИЧЕСКОЙ СЕТИ

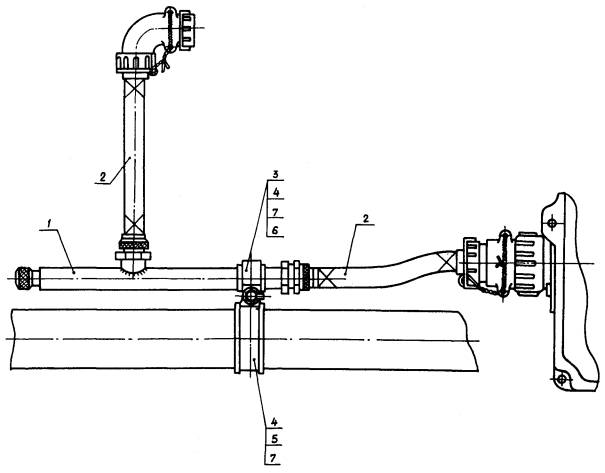

1. Прокладка проводов электрической сети с креплением к трубопроводу при помощи хомута и одинарной колодки приведена на черт. 1.

1 - труба экранирующая; 2 - рукав или оплетка экранирующая; 3 - колодка одинарная по ОСТ 1 11552-74, ОСТ 1 11553-74; 4 - шайба по ОСТ 1 34528-80; 5 - болт по ОСТ 1 31103-80; 6 - прокладка по ОСТ 1 11551-74; 7 - хомут по нормали 5154А

Черт. 1

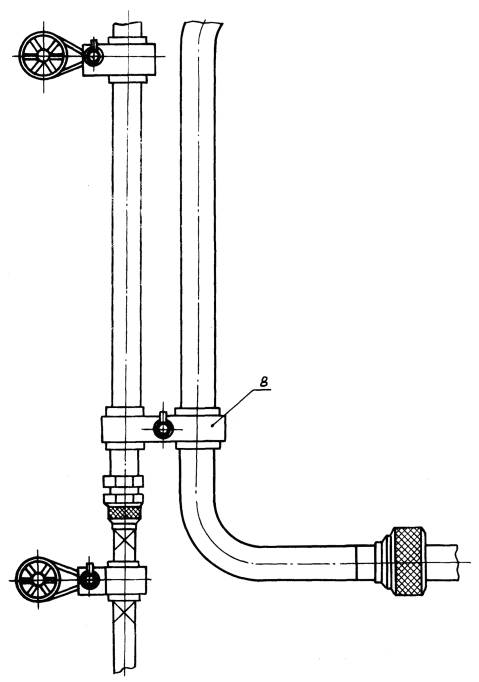

2. Прокладка проводов электрической сети с креплением к агрегатам при помощи парной колодки приведена на черт. 2.

Остальное - см. черт. 1

8 - колодка парная по ОСТ 1 11554-74, ОСТ 1 11555-74

Черт. 2

ПРИЛОЖЕНИЕ 3
Справочное

ПРИМЕРЫ СОЕДИНЕНИЯ ЭКРАНИРУЮЩИХ ТРУБ И РУКАВОВ

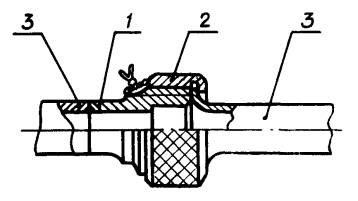

1. Соединение экранирующих труб приведено на черт. 1.

1 - штуцер; 2 - гайка; 3 - труба экранирующая

Черт. 1

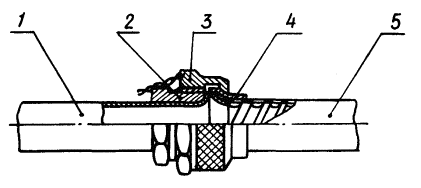

2. Соединение экранирующей трубы с экранирующим рукавом приведено на черт. 2.

1 - труба экранирующая; 2 - муфта; 3 - гайка; 4 - ниппель; 5 - рукав экранирующий

Черт. 2

ПРИЛОЖЕНИЕ 4
Справочное

СПОСОБЫ КРЕПЛЕНИЯ ЭКРАНИРУЮЩИХ ТРУБ И РУКАВОВ

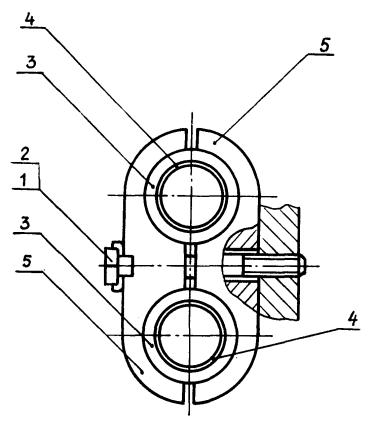

1. Крепление при помощи парной колодки к корпусу двигателя приведено на черт. 1.

1 - болт по ОСТ 1 31103-80; 2 - шайба по ОСТ 1 34526-80; 3 - прокладка по ОСТ 1 11551-74; 4 - рукав или труба экранирующая; 5 - колодки парные по ОСТ 1 11554-74, ОСТ 1 11555-74

Черт. 1

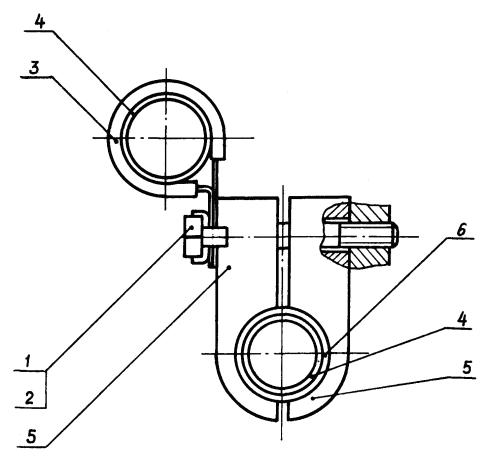

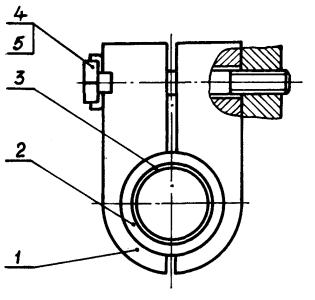

2. Крепление при помощи зажимного хомута с одинарной колодкой к корпусу двигателя, к кронштейну приведено на черт. 2.

1 - болт по ОСТ 1 31103-80; 2 - шайба по ОСТ 1 34526-80; 3 - хомут по нормали 5154А; 4 - рукав или труба экранирующая; 5 - колодка одинарная по ОСТ 1 11552-74, ОСТ 1 11553-74; 6 - прокладка по ОСТ 1 11551-74

Черт. 2

3. Крепление при помощи одинарной колодки к корпусу двигателя, к кронштейну приведено на черт. 3.

1 - колодка одинарная по ОСТ 1 11552-74, ОСТ 1 11553-74; 2 - прокладка по ОСТ 1 11551-74; 3 - рукав или труба экранирующая; 4 - болт по ОСТ 1 31103-80; 5 - шайба по ОСТ 1 34526-80

Черт. 3

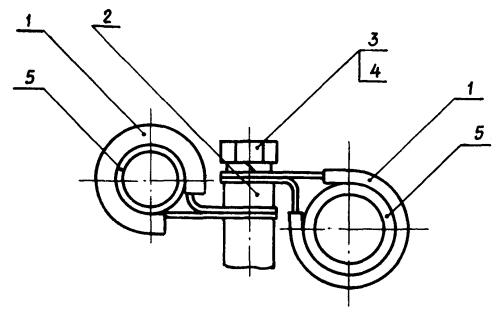

4. Крепление при помощи зажимных хомутов с обкладкой к корпусу двигателя, к кронштейну приведено на черт. 4.

1 - хомут по нормали 5154А; 2 - втулка; 3 - болт по ОСТ 1 31103-80; 4 - шайба по ГОСТ 6402-70; 5 - рукав или труба экранирующая

Черт. 4

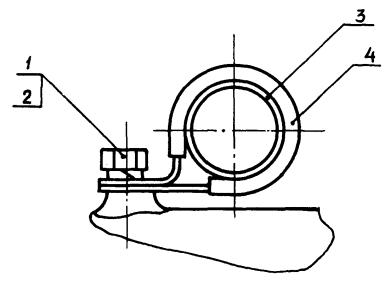

5. Крепление при помощи зажимного хомута с обкладкой к агрегату приведено на черт. 5.

1 - болт по ОСТ 1 31103-80; 2 - шайба по ГОСТ 6402-70; 3 - рукав или труба экранирующая; 4 - хомут по нормали 5154A

Черт. 5
