САМОЛЕТЫ И ВЕРТОЛЕТЫ

Номенклатура предъявительских документов

ОСТ 1 00357-92

На 23 страницах

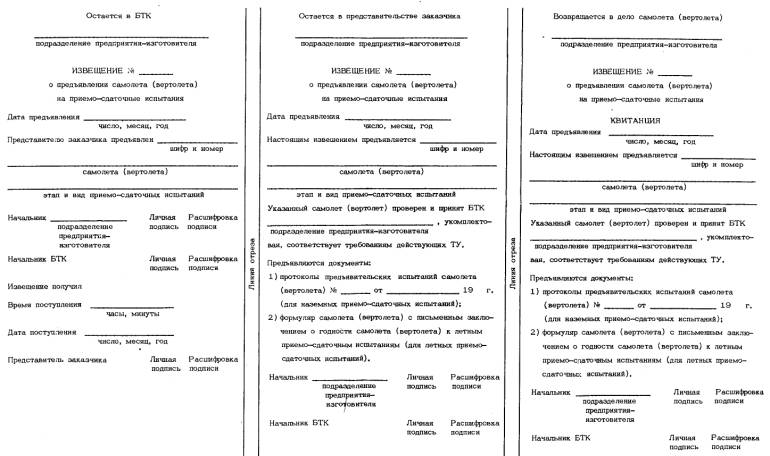

Извещение о предъявлении самолета (вертолета) на приемо-сдаточные испытания

Предназначено для предъявления в представительство заказчика от бюро технического контроля (БТК) подразделений предприятия-изготовителя самолета (вертолета) на различные этапы и виды приемо-сдаточных испытаний.

После оформления приемки самолета (вертолета) или отклонения его от приемки по какому-либо этапу (виду) приемо-сдаточных испытаний квитанция извещения возвращается в БТК с изложением на оборотной стороне извещения причин возврата самолета (вертолета).

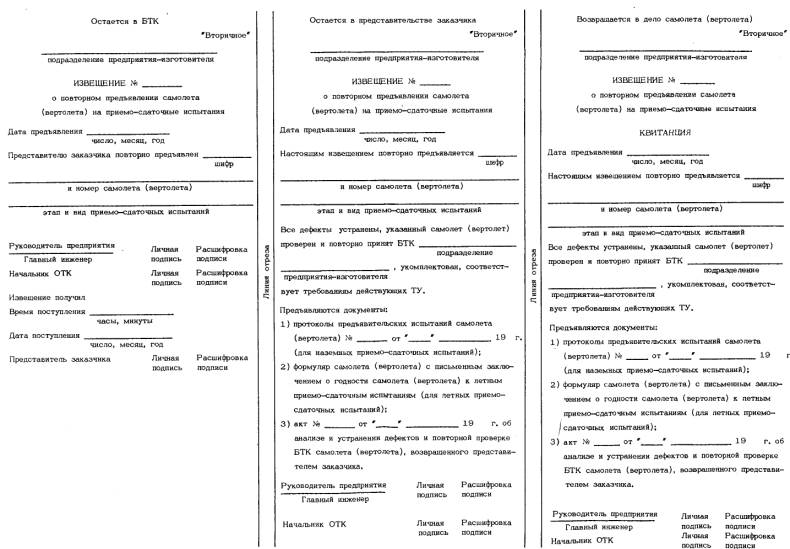

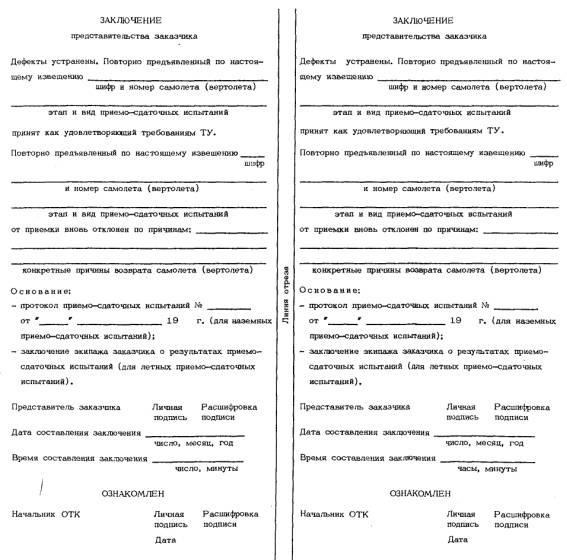

Повторное предъявление самолета (вертолета) на приемо-сдаточные испытания производится извещением с надписью «Вторичное»

Ведомость дефектов

Предназначена для оформления представителем заказчика дефектов при возврате предъявленного самолета (вертолета); составляется в случае, когда количество строк в извещении, отведенных для перечисления причин возврата самолета (вертолета), недостаточно, и в случае отклонения самолета (вертолета) от приемки по «готовности к эксплуатации».

Ведомость составляет представитель заказчика и вручает ее БТК вместе с квитанцией извещения (предъявления).

После устранения дефектов ведомость прилагается к извещению на повторные предъявительские испытания самолета (вертолета)

Протокол предъявительских испытаний самолета (вертолета)

Предназначен для оформления результатов наземных предъявительских испытаний самолета (вертолета); прилагается к извещению для предъявления самолета (вертолета) на наземные приемо-сдаточные испытания

Формуляр самолета (вертолета)

Является эксплуатационным документом, отражающим техническое состояние самолета (вертолета) после его изготовления, в процессе эксплуатации и ремонта; прилагается к извещению для предъявления самолета (вертолета) на летные приемосдаточные испытания

Протокол приемо-сдаточных испытаний самолета (вертолета)

Предназначен для оформления результатов наземных приемо-сдаточных испытаний; является приложением к заключению

Акт об анализе и устранении дефектов и их причин и перепроверке БТК самолета (вертолета), возвращенного представителем заказчика

Предназначен для изложения причин дефектов самолета (вертолета), выявленных при испытаниях, и принятых на предприятии-изготовителе мер по их устранению; является приложением к извещению при повторных предъявлениях самолета (вертолета) на приемо-сдаточные испытания; предъявляется при повторных периодических испытаниях самолета (вертолета).

Примечание. На предприятии-изготовителе по согласованию с представителем заказчика может разрабатываться иной документ аналогичного содержания

Полетный лист на испытательный полет

Предназначен для выдачи разрешения и задания на испытательный полет.

Полетный лист на полет экипажа предприятия-изготовителя при проведении летных предъявительских испытаний подписывает начальник летно-испытательной станции (ЛИС).

Полетный лист на полет экипажа заказчика при проведении летных приемо-сдаточных испытаний подписывает представитель заказчика на ЛИС.

К полетному листу должен быть приложен лист готовности самолета (вертолета) к полету

Ведомость замечаний, выявленных экипажем в полете

Предназначена для записи замечаний, выявленных на самолете (вертолете) во время испытательного полета; является приложением к полетному листу на испытательный полет

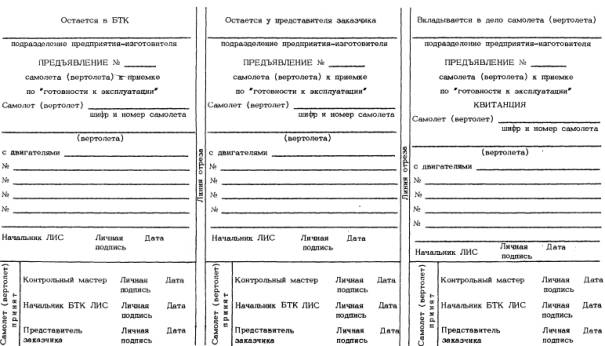

Предъявление самолета (вертолета) к приемке по «готовности к эксплуатации»

Предназначено для оформления приемки окончательно изготовленного самолета (вертолета) после завершения на нем полного цикла приемосдаточных испытаний, предусмотренных утвержденной программой.

В понятие «готовность к эксплуатации» входит следующее:

1) самолет (вертолет) полностью завершен производством, прошел весь цикл приемо-сдаточных испытаний, предусмотренных утвержденной программой, и готовность его приемки подтверждена предыдущими периодическими испытаниями;

2) документация, прикладываемая к самолету (вертолету), полностью ему соответствует и удовлетворяет всем требованиям государственных, отраслевых стандартов и другой нормативно-технической документации.

Начальник ЛИС подписывает все части предъявления при его выписке, начальник ВТК ЛИС - после приемки самолета (вертолета) от производства контрольным мастером, представитель заказчика - после окончательной приемки самолета (вертолета).

Предъявление не должно разрезаться на части до полного его оформления.

На оборотной стороне предъявления разрешается делать особые отметки.

При отклонении самолета (вертолета) от приемки из-за наличия в нем дефектов представитель заказчика передает ВТК ЛИС ведомость дефектов, при этом оформление предъявления по «готовности к эксплуатации» откладывается до полного устранения перечисленных в ведомости дефектов

Генеральное извещение на самолет (вертолет)

Предназначено для предъявления начальнику представительства заказчика самолета (вертолета), окончательно изготовленного производством, прошедшего полный цикл приемо-сдаточных испытаний по утвержденной программе и полностью укомплектованного необходимым имуществом согласно договору на поставку самолета (вертолета).

При отклонении самолета (вертолета) от приемки генеральное извещение возвращается предприятию-изготовителю с письменным изложением причин отклонения самолета (вертолета) от приемки

Генеральное извещение на имущество, прикладываемое к самолету (вертолету)

Предназначено для предъявления начальнику представительства заказчика имущества, изготовленного по договору

Удостоверение

Предназначено для удостоверения момента окончательной приемки самолета (вертолета) начальником представительства заказчика

Протокол периодических испытаний самолета (вертолета)

Предназначен для оформления результатов наземных периодических испытаний самолета (вертолета)

Акт (отчет) о результатах периодических испытаний самолета (вертолета)

Является итоговым документом по результатам периодических испытаний; к акту (отчету) прикладывается протокол периодических испытаний

Перечень дефектов, обнаруженных при периодических испытаниях самолета (вертолета), и мероприятий по устранению дефектов и их причин

Предназначен для изложения дефектов, обнаруженных при периодических испытаниях самолета (вертолета), их причин и мероприятий по устранению дефектов

Ведомость получил ________________________________

Представитель заказчика

Личная подпись

Расшифровка подписи

Дата поступления _________________________________

Дата

число, месяц, год

Начальник БТК

Личная подпись

Расшифровка подписи

Дата

ФОРМА АКТА ОБ АНАЛИЗЕ И УСТРАНЕНИИ ДЕФЕКТОВ И ИХ ПРИЧИН И ПЕРЕПРОВЕРКЕ БТК САМОЛЕТА (ВЕРТОЛЕТА), ВОЗВРАЩЕННОГО ПРЕДСТАВИТЕЛЕМ ЗАКАЗЧИКА

АКТ

об анализе и устранении дефектов и их причин и перепроверке БТК самолета (вертолета), возвращенного представителем заказчика

Настоящий акт составлен ________________ начальником ________________________

число, месяц, год                                                  подразделение

_______________________________ ___________________________, начальником БТК

предприятия-изготовителя                      фамилия, имя, отчество

_______________________ в том, что возвращенный представителем заказчика самолет

фамилия, имя, отчество

(вертолет) по извещению № ________ от _____________________ __________________

число, месяц, год                     шифр самолета

_________________ № _____________________________ перепроверен ВТК.

(вертолета)                              номер самолета (вертолета)

Установленные при первом предъявлении дефекты ____________________________

___________________________________________________________________________

дефекты, выявленные представителем заказчика

___________________________________________________________________________

подтвердились, и выявлены дополнительные дефекты: _________________________

___________________________________________________________________________

___________________________________________________________________________

дополнительные дефекты, обнаруженные при перепроверке БТК

Результаты анализа с указанием причин дефектов и их характерности (нехарактерности) для ранее выпущенных самолетов (вертолетов) с учетом повторяемости выявленных дефектов __________________________________________

___________________________________________________________________________

___________________________________________________________________________

Предприятием приняты меры предупреждения дефектов и проведены следующие мероприятия: _______________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

ФОРМА ГЕНЕРАЛЬНОГО ИЗВЕЩЕНИЯ НА САМОЛЕТ (ВЕРТОЛЕТ)

_______________________________________________

наименование предприятия-изготовителя

ГЕНЕРАЛЬНОЕ ИЗВЕЩЕНИЕ № ______

представителю заказчика

Предъявляется ___________________________________________________________

наименование, шифр и серийный номер самолета (вертолета)

___________________________________________________________________________

тип и количество двигателей, их серийный номер

Предъявленный самолет (вертолет) прошел испытание по утвержденной программе, полностью удовлетворяет требованиям конструкторской документации на 19 ____ г., укомплектован имуществом согласно договору № ______ от от ___________ и признан

число, месяц, год

годным к эксплуатации.

Указанный самолет (вертолет) вместе с комплектом имущества с момента получения от Вас удостоверения считается принятым предприятием-изготовителем на ответственное хранение.

Приложения:

1) предъявление к приемке самолета (вертолета) по «готовности к эксплуатации»;

2) заключение представительства заказчика о приемке имущества, прикладываемого к указанному самолету (вертолету) (оборотная сторона извещения, приложения 1, 2).

ФОРМА ГЕНЕРАЛЬНОГО ИЗВЕЩЕНИЯ НА САМОЛЕТ (ВЕРТОЛЕТ)

___________________________________________________________

наименование предприятия-изготовителя

ГЕНЕРАЛЬНОЕ ИЗВЕЩЕНИЕ № ____

представителю заказчика

Предъявляется ___________________________________________________________

наименование, шифр и серийный номер самолета (вертолета)

___________________________________________________________________________

тип и количество двигателей, их серийный номер

___________________________________________________________________________

Предъявленный самолет (вертолет) прошел испытание по утвержденной программе, полностью удовлетворяет требованиям конструкторской документации на 19 ____ г., укомплектован имуществом согласно договору № _______ от от __________ и признан

число, месяц, год

годным к эксплуатации.

Указанный самолет (вертолет) вместе с комплектом имущества с момента получения от Вас удостоверения считается принятым предприятием-изготовителем на ответственное хранение.

Приложения:

1) предъявление к приемке самолета (вертолета) по «готовности к эксплуатации»;

2) заключение представительства заказчика о приемке имущества, прикладываемого к указанному самолету (вертолету) (оборотная сторона извещения, приложения 1, 2).

ФОРМА ГЕНЕРАЛЬНОГО ИЗВЕЩЕНИЯ НА ИМУЩЕСТВО, ПРИКЛАДЫВАЕМОЕ К САМОЛЕТУ (ВЕРТОЛЕТУ)

_______________________________________________________

наименование предприятия-изготовителя

ГЕНЕРАЛЬНОЕ ИЗВЕЩЕНИЕ № _________

представителю заказчика

Предъявляется ___________________________________________________________

наименование имущества, номер комплекта, тип

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

производства предприятия ___________________________________________________

наименование предприятия-изготовителя

изготовленное по конструкторской документации договора (дополнительного соглашения) № _______ от ________________________________.

число, месяц, год

Указанное имущество с момента получения от Вас удостоверения считается принятым предприятием-изготовителем на ответственное хранение.

Приложение. Заключение представительства заказчика о приемке имущества, прикладываемого к указанному самолету (вертолету) (оборотная сторона извещения, приложения 1, 2).

Наименование параметра

Шифр документа номер пункта

Значение параметра

Данные испытаний, контроля

Подпись представителя заказчика

Дата

технич. требов.

метода испытания

номин.

пред. откл.

Начальник представительства заказчика

Личная подпись

Расшифровка подписи

Начальник ОТК

Личная подпись

Расшифровка подписи

Дата

Дата

ФОРМА АКТА (ОТЧЕТА) О РЕЗУЛЬТАТАХ ПЕРИОДИЧЕСКИХ ИСПЫТАНИЙ САМОЛЕТА (ВЕРТОЛЕТА)

АКТ (ОТЧЕТ)

о результатах периодических испытаний самолета (вертолета)

____________________________________________ за № _________________________,

наименование и индекс самолета (вертолета)                                номер самолета (вертолета)

изготовленный ________________________________________.

наименование предприятия-изготовителя

Данные результаты периодических испытаний распространяются на самолеты (вертолеты), выпускаемые до ____________, или на самолеты (вертолеты) __________

месяц, год

________________________________________.

количество самолетов (вертолетов)

Начало испытаний _________________. Окончание испытаний __________________

число, месяц, год                                                              число, месяц, год

Место проведения испытаний ______________________________________________

___________________________________________________________________________

1. Цели испытаний ________________________________________________________

___________________________________________________________________________

2. Результаты испытаний __________________________________________________

положительные или отрицательные результаты

___________________________________________________________________________

в целом; при отрицательных результатах перечисляют выявленные дефекты

___________________________________________________________________________

или делают ссылку на перечень дефектов

___________________________________________________________________________

3. Заключение ___________________________________________________________

выдержал или не выдержал самолет (вертолет)

__________________________________________________________________________

периодические испытания

___________________________________________________________________________

___________________________________________________________________________

4. Предложения __________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

5. Основание: протоколы периодических испытаний самолета (вертолета) №____ от «___» _______ 19___ г., №_____ от «___»_______ 19____ г.

Примечания:

1. При проведении испытаний в организации заказчика акт (отчет) подписывают:

- представители организации, проводящей испытания;

- представители предприятия-изготовителя;

- представитель заказчика на предприятии-изготовителе.

Акт (отчет) утверждает заказчик (или по его указанию руководитель организации заказчика).

2. При проведении испытаний на предприятии промышленности, не являющемся изготовителем самолета (вертолета), акт (отчет) подписывают:

- представитель предприятия промышленности, проводящего испытания;

- представитель заказчика на предприятии промышленности (при наличии);

- представители предприятия-изготовителя;

- представитель заказчика на предприятии-изготовителе.

Акт (отчет) утверждает заказчик.

Номер самолета (вертолета)

Описание обнаруженного дефекта

Когда и при каких испытаниях обнаружен дефект

Причины дефекта

Мероприятия по устранению дефекта и его причин

Представитель заказчика

Личная подпись

Расшифровка подписи

Главный инженер

Личная подпись

Расшифровка подписи

Дата

Дата

Начальник ОТК

Личная подпись

Расшифровка подписи

Дата

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 27692-88

2

Приложение 1. Форма извещения о предъявлении самолета (вертолета) на приемо-сдаточные испытания. 5

Приложение 2. Форма извещения о повторном предъявлении самолета (вертолета) на приемо-сдаточные испытания. 7

Приложение 3. форма ведомости дефектов. 9

Приложение 4. Форма протокола приемо-сдаточных испытаний самолета (вертолета) 9

Приложение 5. Форма акта об анализе и устранении дефектов и их причин и перепроверке бтк самолета (вертолета), возвращенного представителем заказчика. 11

Приложение 6. Форма предъявления самолета (вертолета) к приемке по «готовности к эксплуатации». 12

Приложение 7. Форма генерального извещения на самолет (вертолет) 13

Приложение 8. Форма генерального извещения на самолет (вертолет) 13

Приложение 8. Форма генерального извещения на имущество, прикладываемое к самолету (вертолету) 14

Приложение 9. Форма протокола периодических испытаний самолета (вертолета) 15

Приложение 10. Форма акта (отчета) о результатах периодических испытаний самолета (вертолета) 17

Приложение 11. Форма перечня дефектов, обнаруженных при периодических испытаниях самолета (вертолета), и мероприятий по устранению дефектов и их причин. 18
