ОТРАСЛЕВОЙ СТАНДАРТ

Распоряжением Министерства от 28 июня 1978 г. № 087-16 срок введения установлен с 1 июля 1979 г.

1. Настоящий стандарт устанавливает организационную структуру функционирования автоматизированной системы весового контроля (АСВК) в отрасли, формы внешней информации АСВК, порядок их заполнения и периодичность передач. (Под внешней информацией АСВК здесь и далее следует понимать информацию, циркулирующую между предприятиями и организациями отрасли, в отличие от внутренней информации АСВК, циркулирующей между различными подразделениями внутри предприятия.)

2. Организационная структура функционирования АСВК в отрасли призвана своевременно обеспечить головные ОКБ, разрабатывающие основные изделия (летательные аппараты и двигатели), массово-инерционными и центровочными характеристиками комплектующих (покупных и кооперированных) изделий, разрабатываемых и изготовляемых предприятиями-смежниками.

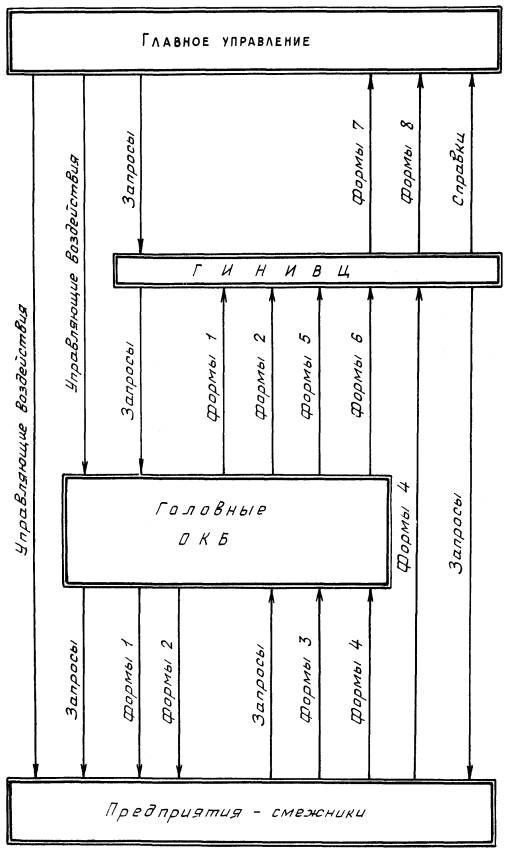

3. Передача внешней информации АСВК, показывающая направление потоков информации, а также управляющие связи, необходимые для функционирования системы в отрасли, представлены на схеме.

4. Передача информации осуществляется на всех стадиях разработки и изготовления основного изделия с помощью спецпочты, а также по телеграфным каналам связи.

5. Внешняя информация АСВК подразделяется на основную и сигнальную.

Основная информация составляется по формам 1 - 4.

Форма 1 (заглавный лист), форма 1а (последующий лист) - таблица с информацией об установленных лимитных массах комплектующих изделий.

Форма 2 - таблица с информацией о корректировке лимитных масс комплектующих изделий.

Форма 3 - таблица с информацией о текущих массово-инерционных и центровочных данных поставляемых изделий.

Форма 4 - таблица с информацией о фактических массово-инерционных и центровочных данных поставляемых изделий.

Сигнальная информация передается в виде сообщений и донесений и составляется по формам 5 - 8.

Форма 5 - сообщение (телетайпограмма) об отсутствии запланированных передач информации от предприятий-смежников. Примерная схема построения формы 5 приведена в рекомендуемом приложении 1.

Форма 6 - сообщение (телетайпограмма) о недопустимом превышении лимитной массы комплектующего изделия. Примерная схема построения формы 6 приведена в рекомендуемом приложении 2.

Форма 7 - донесение Главного информационного научно-исследовательского вычислительного центра (ГИНИВЦ) главным управлениям Министерства об отсутствии информации по комплектующим изделиям от предприятий-смежников. Примерная схема построения формы 7 приведена в рекомендуемом приложении 3.



Форма 8 - донесение ГИНИВЦ главным управлениям Министерства о превышении лимитной массы комплектующего изделия. Примерная схема построения формы 8 приведена в рекомендуемом приложении 4.

6. Форма 1 составляется головным ОКБ после установления лимитных масс комплектующих изделий и определения предприятий-разработчиков этих изделий.

Необходимость включения комплектующего изделия в форму 1 определяет Генеральный (Главный) конструктор головного ОКБ.

Форма 1 со сводными данными передается в ГИНИВЦ, а выдержки из сводных данных рассылаются предприятиям-смежникам (разработчикам и изготовителям покупных и кооперированных изделий) по принадлежности.

7. Форма 2 составляется в случае корректировки лимитных масс комплектующих изделий головным ОКБ и со сводными данными передается в ГИНИВЦ, а выдержки из сводных данных рассылаются предприятиям-смежникам по принадлежности.

8. Форма 3 составляется предприятием-смежником и передается в головное ОКБ на всех стадиях разработки и изготовления поставляемого изделия с периодичностью, указанной головным ОКБ в графе 7 формы 1.

9. Форма 4 составляется предприятием-смежником и передается в головное ОКБ не позднее, чем через 5 дней после проведения взвешивания полностью изготовленного поставляемого изделия. Форма 4 передается также в ГИНИВЦ с заполнением граф 1, а, б, в, г.

10. Форма 5 составляется головным ОКБ и передается в ГИНИВЦ по телеграфным каналам связи в случае отсутствия запланированных передач информации от предприятий-смежников.

11. Форма 6 составляется головным ОКБ и передается в ГИНИВЦ по телеграфным каналам связи при недопустимом превышении лимитной массы комплектующего изделия.

12. Формы 7, 8 составляются ГИНИВЦ и передаются в главные управления Министерства.

13. В графах формы 1 указывают:

в графе 1 - обозначение комплектующего изделия (код покупного изделия по отраслевому разделу «Общесоюзного классификатора продукции (ОКП)» или номер чертежа кооперированного изделия);

в графе 2 - код предприятия-смежника (разработчика покупного изделия или изготовителя кооперированного изделия) по «Отраслевому классификатору предприятий и организаций»;

в графе 3 - установленную лимитную массу комплектующего изделия;

в графе 4 - количество комплектующих изделий на основное изделие;

в графе 5 - срок начала разработки покупного изделия и изготовления кооперированного изделия (месяц, год);

в графе 6 - срок окончательного изготовления комплектующего изделия (месяц, год);

в графе 7 - периодичность передачи формы 3, которая в зависимости от типа комплектующего изделия, сроков его разработки и изготовления может быть ежемесячной, ежеквартальной, полугодовой, а также внеочередной (по запросам). По усмотрению головного ОКБ возможно и отсутствие передачи по форме 3;

в графе 8 - номера граф формы 3, обязательно заполняемые при передаче ее головному ОКБ;

в графе 9 - дополнительные сведения;

в графе «а» - код основного изделия по отраслевому разделу ОКП;

в графе «б» - код головного ОКБ по «Отраслевому классификатору предприятий и организаций»;

в графе «в» - дату подписания формы Генеральным (Главным) конструктором основного изделия.

14. В графах формы 2 указывают:

в графах 1, 2, 3, 9, а, б, в - аналогично форме 1;

в графе 10 - новую (скорректированную) лимитную массу комплектующего изделия;

в графе 11 - основание на проведение корректировки установленной лимитной массы комплектующего изделия (решение, протокол и т.п.).

15. В графах форм 3, 4 указывают:

в графе 1 - массу поставляемого изделия;

в графах 5, 6, 7 - координаты центра тяжести поставляемого изделия относительно принятой системы координат, указанной в графе 15;

в графах 8, 9, 10 - значения осевых моментов инерции поставляемого изделия относительно осей, проходящих через центр тяжести изделия и параллельных осям принятой системы координат^*;

в графах 11, 12, 13 - значения центробежных моментов инерции^*;

_______________

^* Фактические моменты инерции определяют либо прокачкой, либо рассчитываются по фактическим массам деталей.

в графе 14 - комплектацию поставляемого изделия;

в графе 15 - схему принятой системы координат для данного поставляемого изделия с указанием координат его центра тяжести;

в графе «а» - код покупного изделия по отраслевому разделу ОКП или номер чертежа кооперированного изделия;

в графе «б» - код предприятия-разработчика покупного изделия или предприятия-изготовителя кооперированного изделия по «Отраслевому классификатору предприятий и организаций»;

в графе «в» - код основного изделия по отраслевому разделу ОКП;

в графе «г» - дату подписания формы Главным конструктором поставляемого изделия.

16. В графах 2, 3, 4 формы 3 указывают отдельно фактическую, чертежную и лимитную массу поставляемого изделия, составляющих в сумме текущую массу, указанную в графе 1.

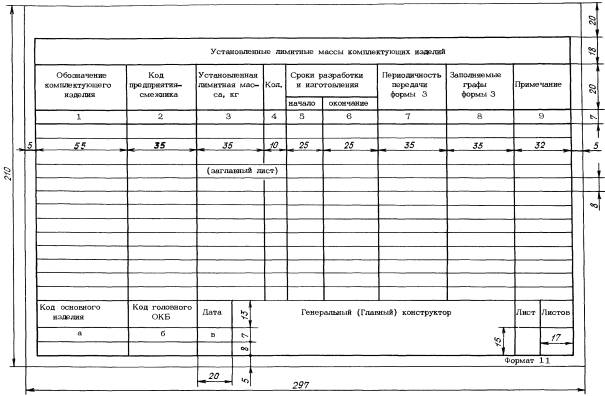

Форма 1

(по заполнении секретно)

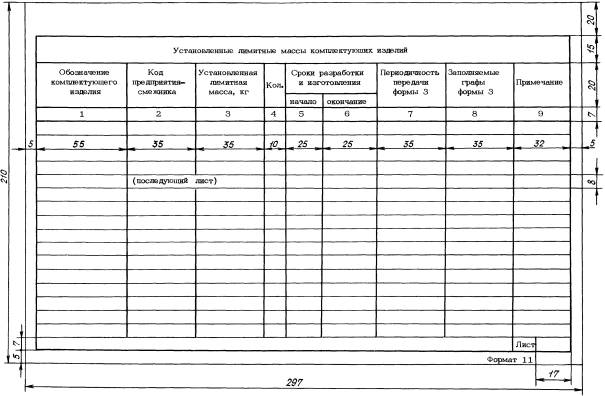

Форма 1а

(по заполнении секретно)

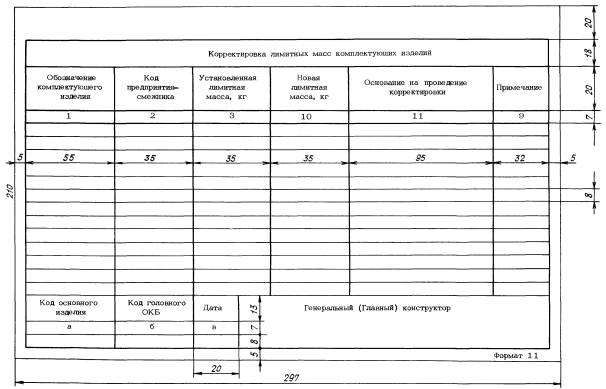

Форма 2

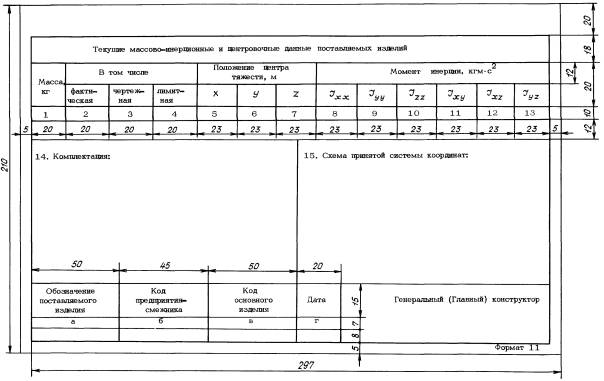

Форма 3

Форма 4

ПРИЛОЖЕНИЕ 1

Рекомендуемое

Форма 5

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Форма 6

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Форма 7

ПРИЛОЖЕНИЕ 4

Рекомендуемое

Форма 8
