ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)

К-1-20-2



РАЗБИВКА ОСЕЙ ФУНДАМЕНТА И МЕСТ ПОГРУЖЕНИЯ СВАЙ
УНИФИЦИРОВАННЫХ СТАЛЬНЫХ ОДНОСТОЕЧНЫХ ОПОР НА ОТТЯЖКАХ
ВЛ 35-500 кВ



1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта К-1-20-2 служит руководством при разбивке осей и мест погружения свай для фундаментов унифицированных стальных одностоечных опор на оттяжках, а также пособием для проектирования производства работ.

1.2. В состав работ, рассматриваемых картой, входят:

- разбивка осей фундаментов опоры;

- разбивка мест погружения свай;

- закрепление осей и центров на местности.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До начала работ по разбивке осей фундаментов и мест погружения свай должны быть выполнены работы, предусмотренные пунктом 0.2 "Общей части".

2.2. Технологическая последовательность производства работ (рис. 2-1):

а) установить теодолит на стоянку, совпадающую с центром опоры (пикетным столбом);

б) направить трубу теодолита последовательно на центры смежных опор и определить ось ВЛ для промежуточных опор или угол поворота ВЛ для анкерно-угловых опор;

в) определить ось траверсы опоры (для анкерно-угловых опор осью траверсы является биссектриса угла поворота ВЛ);

г) определить для анкерно-угловой опоры ось, перпендикулярную оси траверсы (Б-Б);

д) закрепить определенные оси на местности кольями;

е) закрепить центр фундаментного блока оттяжки, направленной по оси траверсы и расположенной от центра опоры на расстоянии "С" (рис. 2-1);

ж) закрепить для двух других оттяжек оси и центры фундаментных блоков, для чего в соответствии с установочными чертежами отложить по оси А-А расстояние "а"; параллельно оси Б-Б по обе стороны от центра опоры отложить расстояние "в" и провести параллельно А-А оси Г-Г (пересечение осей Г-Г и Д-Д соответствует центру фундаментного блока или месту погружения сваи для односвайного фундамента);

и) произвести закрепление мест погружения свай для двух- или четырехсвайных фундаментных блоков.

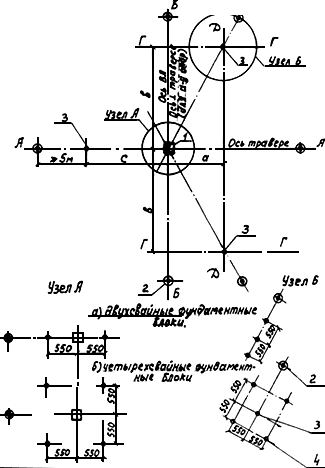

Рис. 2-1. Разбивка осей фундамента и мест погружения свай



1 - центр опоры (пикетный столб); 2 - колья для закрепления основных разбивочных осей;

3 - колья (шпильки) для фиксирования центра фундаментного блока;

4 - колья (шпильки) для фиксирования мест погружения свай





2.3. При разбивке осей фундамента и мест погружения свай отклонение их от проектного положения в плане не должно превышать 5 мм.



2.4. Калькуляция трудовых затрат



Основание	Наименование работ	Един. изм.	Объем работ	Норма времени на ед. изм., чел.-ч	Затраты труда на весь объем работ, чел.-дн.
1	2	3	4	5	6
ЕНиР, § Е23-3-1 пп.3б, 6б, 7б, 8б (нормы времени для количества свай, отличного от приведенного в таблице, вычислены по интерполяции)	Разбивка мест погружения свай на прямой   Состав фундаментных блоков:
	а) под стойку и оттяжки по одной свае	1 опора	1	1,50 1,73	0,18 0,21
	б) под стойку - одна свая под оттяжки - по две	1 опора	1	1,75 2,02	0,21 0,25
	в) под стойку - две сваи под оттяжки - по одной	1 опора	1	1,60 1,84	0,20 0,22
	г) под стойку и оттяжки по две сваи	1 опора	1	1,80 2,10	0,22 0,26
	д) под стойку - четыре сваи, под оттяжки - по две	1 опора	1	2,15 2,47	0,26 0,30
	е) под стойку - две сваи под оттяжки по четыре	1 опора	1	2,70 3,10	0,33 0,38
	ж) под стойку и оттяжки по четыре сваи	1 опора	1	2,9 3,34	0,35 0,41
ЕНиР, § Е23-3-1 п.п.3г, 6г, 7г (нормы времени для количества свай, отличного от приведенного в таблице, вычислены по интерполяции)	Разбивка мест погружения свай на повороте линии   Состав фундаментных блоков:
	а) под стойку и оттяжки по одной свае	1 опора	1	1,9 2,2	0,23 0,27
	б) под стойку - одна свая под оттяжки - по две	1 опора	1	2,8 3,25	0,34 0,40
	в) под стойку две сваи под оттяжки по одной	1 опора	1	2,2 2,55	0,27 0,31
	г) под стойку и оттяжки по две сваи	1 опора	1	3,1 3,6	0,38 0,44
	д) под стойку - четыре сваи под оттяжки по две	1 опора	1	3,75 4,35	0,46 0,53
	е) под стойку две сваи под оттяжки по четыре	1 опора	1	4,8 5,54	0,58 0,68
	ж) под стойку и оттяжки по четыре сваи	1 опора	1	5,4 6,22	0,66 0,76



Примечания:

В числителе приведены нормы времени и затраты труда при производстве работ в немерзлых грунтах, в знаменателе - в мерзлых.

Продолжительность рабочего дня - 8,2 часа.



3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ



Показатель	Участок трассы
	прямой														угол поворота
	количество свай в элементах фундамента, шт.
	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки	стойка	оттяжки
	1	1х3	1	2х3	2	1х3	2	2х3	4	2х3	2	4х3	4	4х3	1	1х3	1	2х3	2	1х3	2	2х3	4	2х3	2	4х3	4	4х3
	4		7		5		8		10		14		16		4		7		5		8		10		14		16
Трудоемкость, чел.-дн.	0,18 0,21		0,21 0,25		0,20 0,22		0,22 0,26		0,26 0,30		0,33 0,38		0,35 0,41		0,23 0,27		0,34 0,40		0,27 0,31		0,38 0,44		0,46 0,53		0,58 0,68		0,66 0,75
Численность звена, чел.	3		3		3		3		3		3		3		3		3		3		3		3		3		3
Продолжительность разбивки для одной опоры, смен	0,06 0,07		0,07 0,08		0,07 0,07		0,07 0,09		0,09 0,10		0,11 0,13		0,12 0,14		0,08 0,09		0,11 0,13		0,09 0,10		0,13 0,15		0,15 0,18		0,19 0,23		0,22 0,25
Производительность звена за смену, опор	16,7 14,2		14,2 11,9		14,9 13,7		13,7 11,6		11,6 10,0		9,1 7,9		8,5 7,3		13,0 11,1		8,9 7,5		11,1 9,7		7,9 6,8		6,5 5,6		5,2 4,4		4,5 4,0



Данные, приведенные в числителе, относятся к немерзлым грунтам, в знаменателе - к мерзлым.
