ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)

К-1-20-1



РАЗБИВКА ОСЕЙ ФУНДАМЕНТА И МЕСТ ПОГРУЖЕНИЯ СВАЙ
УНИФИЦИРОВАННЫХ СТАЛЬНЫХ ОДНОСТОЕЧНЫХ СВОБОДНОСТОЯЩИХ ОПОР
ВЛ 35-500 кВ



1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта К-1-20-1 служит руководством при разбивке осей и мест погружения свай для фундаментов унифицированных стальных одностоечных свободностоящих опор ВЛ 35-500 кВ, а также пособием для проектирования производства работ.

1.2. В состав работ, рассматриваемых картой, входят:

- разбивка осей фундамента опоры;

- разбивка мест погружения свай;

- закрепление осей и центров на местности.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До начала работ по разбивке осей фундамента и мест погружения свай должны быть выполнены работы, предусмотренные п. 0.2 Общей части настоящего раздела.

2.2. Технологическая последовательность производства работ (рис. 1-1):

а) установить теодолит на стоянку, совпадающую с центром опоры (пикетным столбом);

б) направить трубу теодолита последовательно на центры смежных опор и определить ось ВЛ для промежуточных опор или угол поворота ВЛ для анкерно-угловых опор;

в) определить ось траверс (для анкерно-угловых опор осью траверс является биссектриса угла поворота ВЛ);

г) определить для анкерно-угловой опоры ось, перпендикулярную оси траверсы;

д) закрепить оси на местности при помощи осевых кольев;

е) закрепить центры фундаментных блоков, для чего в соответствии с установочным чертежом отложить при помощи рулетки от центра опоры по оси А-А и оси Б-Б (рис. 1-1) соответственно размеры а/2 и в/2, равные половине раастояния между центрами фундаментных блоков (пересечение осей Г-Г и В-В соответствует центру фундаментного блока, а также по месту погружения свай для односвайного фундамента);

ж) произвести закрепление мест погружения свай для двух- или четырехсвайных фундаментов, ориентировка многосвайных фундаментных блоков относительно разбивочных осей в зависимости от способа закрепления опоры (на двух либо на четырех анкерных болтах) приведена на рис. 1-1 узел "А".

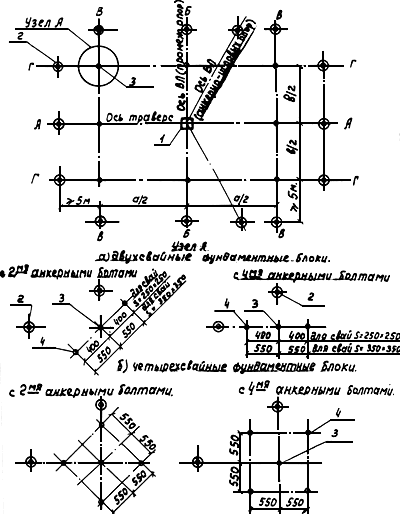

Рис. 1-1. Разбивка осей фундамента и мест погружения свай свободностоящих опор



1 - центр опоры (пикетный столб); 2 - колья для закрепления на местности основных разбивочных осей;
3 - колья (шпильки) закрепления на местности центра фундаментного блока;
4 - колья (шпильки) для фиксирования мест погружения свай





2.3. При разбивке осей фундамента и мест погружения свай отклонение их от проектного положения в плане не должно превышать 5 мм.



2.5. Калькуляция трудовых затрат



Основание	Наименование работ	Един. изм.	Объем работ	Норма времени на ед. изм., чел.-ч	Затраты труда на весь объем работ, чел.-дн.
ЕНиР, § Е23-3-1	Разбивка мест погружения свай на прямом участке ВЛ:
п.3б	четырехсвайный фундамент	1 опора	1	1,5 1,73	0,18 0,21
п.6б	восьмисвайный фундамент	1 опора	1	1,8 2,1	0,22 0,26
п.8б	шестнадцатисвайный фундамент Разбивка мест погружения свай на углах поворота ВЛ:	1 опора	1	2,9 3,34	0,35 0,41
п.3г	четырехсвайный фундамент	1 опора	1	1,9 2,2	0,23 0,27
п.6г	восьмисвайный фундамент	1 опора	1	3,1 3,6	0,38 0,44
	шестнадцатисвайный фундамент	1 опора	1	5,4 6,2	0,66 0,76



Примечания:

1. В числителе приведены нормы времени и затраты труда при производстве работ в немерзлых грунтах, в знаменателе - в мерзлых.

2. Продолжительность рабочего дня - 8,2 часа.



3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ



Показатель	Участок трассы
	прямой			угол поворота
	количество свай на фундамент, шт.
	4	8	16	4	8	16
Трудоемкость, чел.-дн.	0,18 0,21	0,22 0,26	0,35 0,41	0,23 0,27	0,38 0,44	0,66 0,75
Численность звена, чел.	3	3	3	3	3	3
Продолжительность разбивки для одной опоры, смен	0,06 0,07	0,073 0,086	0,116 0,137	0,077 0,09	0,127 0,147	0,22 0,25
Производительность звена за смену, опор	16,7 14,2	13,7 11,6	8,6 7,3	13,0 11,1	7,9 6,8	4,5 4,0



Данные, приведенные в числителе, относятся к немерзлым грунтам, в знаменателе - к мерзлым.
